福田康明斯ISF2.8 CM2220柴油发动机润滑系统技术规范

•          机油压力

–         低怠速（最低） 69 kPa [10 psi]

–         额定转速时（最低） 321 kPa [47 psi]

•          机油限压阀开启压力

–         320 kPa [46 psi]

•          使旁通阀打开的机油滤清器压差

–         310 至 379 kPa [45 至 55 psi]

•          机油滤清器容量

–         0.436 升 [0.461 夸脱]

•          标准福田康明斯ISF2.8 CM2220柴油发动机的机油容量

–         仅油底壳：5.0 升 [5.28 夸脱]

•          高低油位标记之间（机油标尺上）

–         1 升 [1.06 夸脱]

•          最大机油温度

–         136°C [275°F]

福田康明斯ISF2.8 CM2220柴油发动机机油泵

•          使用了一个转子式机油泵。

•          该泵位于前齿轮室盖内。

•          该泵由曲轴直接驱动。

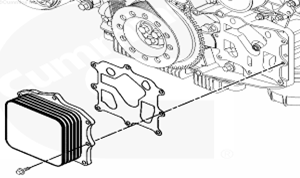

福田康明斯ISF2.8 CM2220柴油发动机机油冷却器

•          使用一个全流板式机油冷却器

•          机油冷却器安装在前齿轮室盖上

•          机油流过机油冷却器板，被福田康明斯ISF2.8 CM2220柴油发动机冷却液冷却

•          压力测试步骤(QSOL)

福田康明斯ISF2.8 CM2220柴油发动机机油滤清器

•          全流式机油滤清器

–         100% 可再生材料

–         底部的方孔有助于拆卸滤清器

•          位于福田康明斯ISF2.8 CM2220柴油发动机进气侧前端

•          复合结构

–         比传统的钢质旋装式机油滤清器有更好的抗变形能力

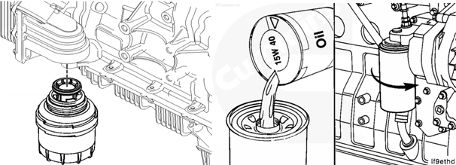

•          建议进行预加注，以防起动时机油压力不足

•          预加注时：

–         注意不要使污物随机油倒入滤清器中

–         如果使用带有金属或塑料密封件的机油滤清器，小心地将密封件剥出

–         用小刀或锋利的物品将密封件推入可能使润滑系统中出现碎屑

福田康明斯ISF2.8 CM2220柴油发动机机油限压阀

•          限压阀用来防止机油压力过高

•          限压阀位于排气侧的前齿轮室盖内

•          限压阀包括一个盖、弹簧和柱塞

•          当来自油泵的压力超过 320 kpa [46.4 psi] 时，该阀开启

•          多余的机油将流回油底壳

•          由于部件和油道的制造公差，福田康明斯ISF2.8 CM2220柴油发动机之间机油压力差别可能高达 69 kPa [10 psi]。

福田康明斯ISF2.8 CM2220柴油发动机机油滤清器旁通阀

•          机油滤清器旁通阀位于机油冷却器后。安装在前齿轮室盖内

•          机油滤清器前后的压差超过345 kPa [50 psi]时，旁通阀开启，使未经过滤的机油直接流入福田康明斯ISF2.8 CM2220柴油发动机润滑系统

•          开启压力可能有 ±34 kpa [5 psi] 的变化

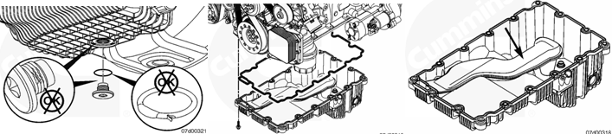

福田康明斯ISF2.8 CM2220柴油发动机油底壳

•         机油吸油管集成在油底壳内

•         油底壳由注模复合材料制成

•         表面的翼片有助于散热

•         为避免损坏油底壳，应特别注意放油螺塞的扭紧力矩（24N.m）

•         可选装浸入式加热器

–     如果需要安装机油加热器，必须更换专用的油底壳

•         油底壳密封垫检查合格，可继续使用

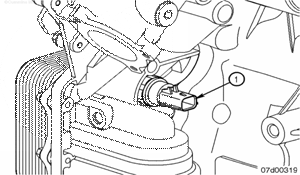

福田康明斯ISF2.8 CM2220柴油发动机机油压力开关

•          本福田康明斯ISF2.8 CM2220柴油发动机使用一个机油压力开关(1)监测机油压力

•          如果机油压力降至7 psi 以下，ECM就会记录一个故障，仪表板指示灯将会亮起通知操作员福田康明斯ISF2.8 CM2220柴油发动机有故障

•          机油压力开关位于前齿轮室盖的背面，机油滤清器座的上方

福田康明斯ISF2.8 CM2220柴油发动机润滑流程描述

•          来自机油滤清器的机油流过前齿轮室盖后面、缸体前部的一个油道供应至主油道

•          主油道将机油直接供应给：

–         主轴承

–         顶置机构部件

–         连杆

–         活塞

–         凸轮轴

–         曲轴

–         活塞冷却喷嘴

–         惰轮

•          曲轴向连杆瓦供应机油

•          后齿轮系和凸轮轴链条驱动装置通过缸盖上的一个孔进行飞溅润滑。

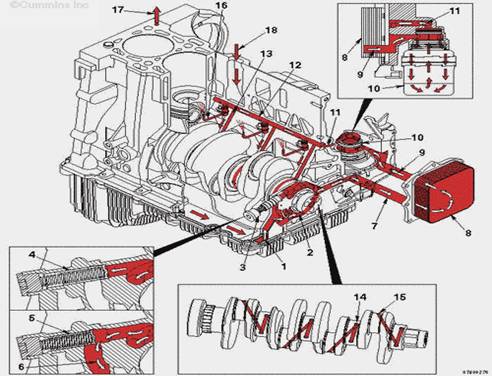

福田康明斯ISF2.8 CM2220柴油发动机润滑系统流程

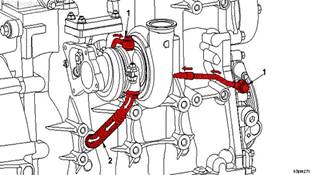

福田康明斯ISF2.8 CM2220柴油发动机涡轮增压器的润滑

•          通过连接在前齿轮室盖上的供油管，涡轮增压器是第一个接收经过加压、冷却和过滤的机油的部件

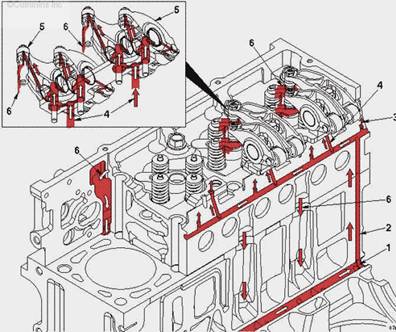

福田康明斯ISF2.8 CM2220柴油发动机顶置机构的润滑

•          顶置机构部件的润滑由缸体中独立的垂直油道提供。机油流过垂直油道并穿过缸垫中的油槽。

•          来自缸体的机油流入缸盖中的油道，分别流入摇臂轴座和凸轮轴轴颈

•          摇臂轴座中的内部油道为摇臂轴、摇臂滚轮和跨接压板提供机油

•          机体中的油道为凸轮轴链条涨紧器提供机油。

福田康明斯ISF2.8 CM2220柴油发动机真空泵的润滑
