卡特彼勒C32/3512C船用发动机307-7542/307-7541功率显示面板详解

卡特彼勒C32/3512C船用发动机307-7542/307-7541功率显示面板详解
一、产品基础信息

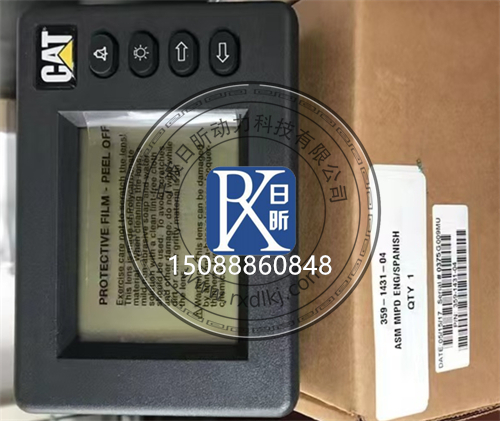

307-7542/307-7541是卡特彼勒（Caterpillar）原厂专用船用功率显示面板（Marine Power Display，简称MPD），属于卡特彼勒船用发动机监控系统的核心人机交互部件。该显示面板采用高亮度LCD液晶显示屏，专门针对船舶恶劣环境设计，具备防水、防震、抗盐雾腐蚀等特性，广泛应用于卡特彼勒C系列及3500系列船用推进发动机和辅助发电机组，是船舶驾驶舱监控发动机运行状态的重要设备。
核心参数速览：卡特件号307-7542（主显示器）/ 307-7541（副显示器），适配C7/C9/C12/C15/C18/C32/3508/3512B/3512C等船用发动机，LCD彩色显示屏，支持J1939/Cat Data Link通讯，船级社认证，防水防震设计。

二、功能介绍与应用场景
2.1 核心功能详解
307-7542/307-7541船用功率显示面板作为船舶发动机监控系统的核心显示终端，集成了丰富的监控与显示功能，为船员提供全面的发动机运行状态信息：
•多参数实时显示：可同时显示发动机转速、输出功率、冷却液温度、机油压力、燃油压力、增压压力、排气温度、运行小时数等数十项发动机运行参数，支持模拟指针、数字显示、柱状图等多种显示格式，用户可根据习惯自由选择。
•可自定义显示界面：支持用户自定义显示界面布局，可根据不同操作人员的需求配置不同的显示组合，最多支持15种不同的界面配置方案，满足船长、轮机长、驾驶员等不同岗位的监控需求。
•分级报警与保护提示：内置完善的报警系统，可根据故障严重程度分为警告、严重警告、停机保护三级报警，通过屏幕提示、声光报警等多种方式提醒操作人员，同时显示具体报警参数与故障代码，便于快速排查故障。
•多语言支持：支持英语、西班牙语、德语、法语、中文等多种语言界面切换，适应不同国家和地区的船员使用需求，界面采用ISO标准图形符号，便于非英语操作人员理解。
•多发动机集中监控：单台显示器最多可监控8台发动机，支持双机、四机等多机动力系统的集中监控，通过切换界面查看各台发动机的运行状态，适用于多机推进的大型船舶。
•变速箱参数监控：可同时监控船用变速箱的运行参数，包括输入转速、输出转速、滑差、油温、油压等，实现发动机与变速箱的一体化监控。
•数据通讯与传输：支持标准J1939通讯协议和卡特专用Data Link协议，可与发动机ECM、变速箱控制器、船舶监控系统等进行数据交互，实现数据共享与远程监控。
•历史数据记录：内置数据记录功能，可记录发动机运行历史数据与故障报警记录，便于事后分析故障原因、追溯运行状态，为设备维护提供数据支持。
•船级社认证：通过各大船级社型式认证，符合SOLAS等国际海事法规要求，可直接安装于各类商用船舶、公务船、游艇等船舶上。
2.2 适配机型与应用场景
该功率显示面板为卡特彼勒船用发动机专用配套设备，精准适配多款主流船用柴油发动机，核心适配型号及应用场景如下：
类别 具体内容
主力适配机型 C32系列船用推进发动机、3512C系列船用推进发动机
兼容拓展机型 C7、C9、C12、C15、C18、3508B、3508C、3512B、3516B、3516C等全系列卡特电喷船用发动机
商用船舶应用 货船、集装箱船、散货船、油船、客船等商用船舶的主推进发动机监控
工程船舶应用 挖泥船、起重船、打桩船、海洋工程船等工程船舶的动力系统监控
公务船舶应用 海警船、海事船、渔政船、引航船等公务船舶的动力监控
游艇与豪华邮轮 大型游艇、豪华邮轮的主机与辅机监控系统
船用发电机组 船舶辅助发电机组、应急发电机组的监控显示
三、原厂相关维修保养零配件明细
3.1 小保养常用零配件（500-1000小时周期）
小保养以定期检查清洁显示面板及周边系统为主，确保显示系统稳定运行：
零配件名称 原厂件号参考 功能说明
显示屏清洁保养套装 / 专用屏幕清洁剂与超细纤维布，清洁显示屏表面油污与灰尘
面板密封胶条检查 / 检查面板密封胶条是否老化开裂，防止水汽渗入
通讯线路检查 / 检查J1939通讯线路连接状态，清洁接头触点
电源线路检查 / 检查供电线路与保险丝，确保供电稳定
发动机机油滤清器 1R-0716 / 375-6391 过滤机油杂质，保护发动机润滑系统
发动机燃油滤清器 1R-0762 / 326-1652 二级燃油精滤，过滤燃油中细小杂质
发动机空气滤清器 6I-2501 / 4P-0710 主进气过滤，阻挡灰尘与颗粒物
船用海水滤器清洗 / 清洗海水冷却系统滤器，保证冷却效果
3.2 中保养常用零配件（3000-5000小时周期）
中保养在小保养基础上，增加对显示系统周边传感器、线路的检测与易损件更换：
零配件名称 原厂件号参考 功能说明
冷却液温度传感器 197-8391 / 415-2434 检测发动机冷却液温度，显示面板温度显示数据源
机油压力传感器 224-4535 / 274-6719 检测机油压力，显示面板压力显示数据源
转速传感器（磁电式） 188-7063 / 372-0971 检测发动机转速，显示面板转速显示数据源
增压压力传感器 191-6587 检测涡轮后增压压力，显示面板增压压力显示
排气温度热电偶 415-2434 / 372-0972 检测排气温度，显示面板排温显示数据源
液位传感器 372-0971 检测燃油箱、机油油底壳液位，显示面板液位显示
通讯终端电阻 274-6720 J1939总线终端电阻，保证通讯信号质量
显示面板固定支架 267-8623 显示面板安装固定支架，防震减震
发动机节温器 248-5512 / 270-5583 控制冷却液循环，保证发动机最佳工作温度
海水泵叶轮 421-8547 海水冷却泵叶轮，中保养时检查更换
3.3 大保养/大修常用零配件（8000-10000小时周期）
大保养/大修涉及显示系统全面检测与发动机深度检修，显示面板及相关系统需进行全面检测与必要更换：
零配件名称 原厂件号参考 功能说明
功率显示面板总成 307-7542 / 307-7541 船用功率显示面板主机，故障损坏时整体更换
显示面板背光模组 259-2170 显示屏背光模组，背光变暗或损坏时更换
显示面板主板 267-8623 显示面板控制主板，电路故障时更换
显示面板电源模块 459-1665 显示面板电源供电模块，电源故障时更换
发动机ECM控制模块 478-7932 / 372-2905 发动机电控核心，显示数据来源，故障时更换
发动机线束总成 281-7010 / 372-2906 发动机全车线束，老化破损时整体更换
喷油器总成（单缸） 254-4339 / 267-9710 燃油喷射执行器，大修时建议全套更换
高压油泵总成 319-0677 / 271-2265 燃油加压核心部件，提供高压共轨燃油
涡轮增压器总成 250-7696 / 274-6296 增压进气，提升发动机动力输出
主轴瓦套装 224-6638 曲轴主轴轴承，大修必换件
连杆瓦套装 224-6639 连杆轴承，大修必换件
缸套组件（四配套） 223-7366 缸套、活塞、活塞销、活塞环四配套
进排气门套装 224-7611 进排气门及导管座圈，大修必换件
海水泵总成 421-8547 船用海水冷却泵总成，大修时建议更换
热交换器芯子 372-0973 淡水-海水热交换器芯子，结垢严重时更换
四、销售批发供应商介绍
4.1 宁波日昕动力科技有限公司
企业概况：宁波日昕动力科技有限公司是卡特彼勒、珀金斯柴油发动机及发电机组***服务商，具有二十多年行业经验，是华东地区重要的卡特船用发动机配件供应商，常备307-7542/307-7541等船用显示面板及全系列配件现货。
•库存规模：实行电脑一体化仓储管理，库存配件规格上万种，常备C系列、3500系列船用发动机全品类配件，包括显示面板、传感器、海水泵、大修包等，可实现快速发货，满足船舶紧急维修需求。
•产品范围：供应卡特彼勒全系列船用发动机零配件，覆盖小功率到大功率全系列船用机型，包括推进主机、辅助发电机组、船用辅机等，涵盖显示面板、ECM、喷油器、高压油泵、增压器、滤清器、传感器、海水泵、热交换器等全品类配件，同时提供船用发动机维修、保养、改造等配套服务。
•技术能力：拥有***船用发动机技术团队，可提供显示面板故障检测、程序配置、通讯调试等技术服务，支持Cat ET诊断软件操作，能快速排查解决船用电控系统疑难故障，熟悉各大船级社检验要求。
•渠道优势：凭借宁波港口城市优势，直接报关进货，能为客户提供价格合理的原装进口配件，售后服务体系完善便捷，可提供上门安装调试服务。
•服务区域：立足宁波，辐射浙江全省及华东沿海地区，服务覆盖江苏、上海、福建、山东等沿海省市，客户群体涵盖航运公司、船舶管理公司、造船厂、海洋工程公司等。

4.2 湖南英珀威机械有限公司
企业概况：湖南英珀威机械有限公司是卡特彼勒旗下珀金斯（Perkins）发动机授权代理商，同时***经营卡特彼勒全系列配件，包括船用发动机配件。公司成立于2007年，经过近20年发展，在华中及华南地区拥有深厚的市场基础和良好口碑。
•原厂资质：珀金斯官方授权经销商，同时具备卡特配件正规进货渠道，确保配件品质纯正，可提供原厂质量保证与售后服务。
•维修能力：拥有***的技术维修团队，具备十几年卡特彼勒CAT设备及珀金斯产品设备维修经验，可提供显示面板检测维修、程序配置、故障码清除、参数标定等深度技术服务，支持307-7542/307-7541等型号显示面板的***维修与更换服务。
•产品范围：提供卡特、珀金斯全系列原装进口配件，包括船用发动机显示面板、ECM控制模块、涡轮增压器、喷油器、高压油泵、滤清器、传感器、海水泵、大修包等全品类配件，价格合理且配件齐全，常备大量现货。
•技术支持：提供技术咨询、安装指导、故障诊断、远程协助等一站式服务，可针对船用发动机显示系统提供***的故障排查、通讯调试、界面配置等技术支持，具备处理复杂电控故障的能力。
•服务区域：立足湖南长沙，辐射华中、华南地区，服务覆盖湖南、湖北、江西、广东、广西等省份，在工程机械、发电机组、船舶动力等领域拥有大量客户。
采购建议：307-7542/307-7541船用功率显示面板属于船用精密电子部件，且涉及船舶安全运行，建议优先选择原厂授权经销商采购，确保配件品质、程序匹配与售后技术支持。日昕动力科技与英珀威机械均为正规渠道，可提供原厂正品保障与***技术服务，避免购买劣质配件造成安全隐患。
五、故障原因分析与技术支持
5.1 显示面板常见故障现象与原因分析
307-7542/307-7541船用功率显示面板长期在船舶高温、高湿、高盐雾、强振动的恶劣环境下工作，可能出现各类故障，以下为常见故障现象及原因深度分析：
故障现象 可能原因 严重程度
显示屏黑屏、无法开机 电源供电故障、保险丝熔断、电源模块损坏、显示屏背光损坏、主板电源电路故障 ★★★★★
显示乱码、花屏、闪烁 显示屏排线接触不良、显示驱动电路故障、电磁干扰、电源纹波过大、主板芯片故障 ★★★★☆
数据链路错误、通讯中断 J1939通讯线路故障、终端电阻损坏、ECM软件版本不匹配、显示面板地址设置错误、CAN总线短路/断路 ★★★★☆
部分参数显示为横线（----） 对应传感器故障、传感器线路断路、ECM未输出该参数、显示面板参数配置错误、源地址设置不正确 ★★★☆☆
参数显示不准确、偏差大 传感器校准偏移、显示面板参数设置错误、信号线路干扰、ECM数据输出异常、传感器老化漂移 ★★★☆☆
触摸屏/按键失灵 按键/触摸面板老化、排线接触不良、面板进水腐蚀、按键电路故障、主板IO接口损坏 ★★★☆☆
报警功能失效、无声光提示 蜂鸣器损坏、报警灯故障、报警设置关闭、报警驱动电路故障、主板报警输出损坏 ★★★★☆
面板进水、受潮腐蚀 密封胶条老化开裂、面板安装密封不良、船舱湿度过大、冷凝水渗入、直接被水淋溅 ★★★★★
绝缘低报警 显示面板电源线路绝缘下降、电路板受潮漏电、接线端子受潮、电缆绝缘层破损 ★★★★☆
频繁死机、自动重启 电源电压不稳定、主板芯片过热、软件程序bug、内存故障、散热不良 ★★★★☆
5.2 常见故障码与报警信息对照表
以下为卡特船用功率显示面板常见报警信息及对应故障说明，便于快速诊断排查：
报警信息 故障描述 排查方向
Data Link Error 数据链路错误，通讯中断 检查J1939线路、终端电阻、ECM供电、通讯地址设置
No Engine Data 无发动机数据 检查ECM是否正常工作、通讯线路、发动机是否启动
Sensor Fault 传感器故障 检查对应传感器、传感器线路、传感器供电
High Coolant Temp 冷却液温度过高报警 检查冷却系统、节温器、水泵、热交换器、负荷
Low Oil Pressure 机油压力过低报警 检查机油油位、机油泵、机油滤清器、轴瓦间隙
High Exhaust Temp 排气温度过高报警 检查喷油正时、空燃比、增压器、排气系统、负荷
Low Fuel Pressure 燃油压力过低报警 检查燃油滤清器、输油泵、高压油泵、燃油管路
Over Speed 发动机超速报警 检查调速器、喷油系统、负载突变、ECM调速控制
Low Battery Voltage 电瓶电压过低 检查电瓶、充电发电机、充电系统、电源线路
ECM Mismatch ECM软件版本不匹配 检查ECM程序版本、重新刷写匹配程序、升级显示面板固件
5.3 故障排查流程与技术支持
【故障排查闭环方案】
1.故障现象确认与信息记录：详细记录故障现象、发生时间、发生条件、报警信息、故障代码等，确认是持续性故障还是间歇性故障，是否与特定工况相关。
2.电源系统检查：测量显示面板供电电压，正常范围应为24V±4V（船用多为24V系统），检查电源保险丝、电源开关、接线端子，排除供电异常导致的显示面板工作不正常；同时检查电源绝缘电阻，排除绝缘低故障。
3.通讯线路检查：检查J1939/CAN总线线路连接状态，测量总线两端终端电阻（正常应为60Ω左右），检查线路是否有短路、断路、接地等故障，排除通讯线路问题导致的数据传输异常。
4.显示面板配置检查：进入显示面板设置菜单，检查发动机源地址、参数配置、显示设置等是否正确，确认是否因配置错误导致参数显示异常或通讯失败。
5.发动机ECM检查：使用Cat ET诊断工具连接发动机ECM，读取ECM故障码与运行参数，确认ECM是否正常工作、数据输出是否正常，排除ECM故障导致的显示数据异常。
6.传感器与执行器检查：针对显示异常的具体参数，检查对应传感器及其线路，测量传感器输出信号，与标准值对比，判断是传感器本身故障还是显示面板显示问题。
7.显示面板替换验证：排除外围故障后，可使用已知良好的同型号显示面板进行替换测试，确认是否为显示面板本身故障；替换后需重新配置参数与地址。
8.故障修复与功能验证：修复故障后，通电测试显示面板各项功能，确认显示正常、通讯正常、报警正常，进行发动机运行验证，确认故障彻底排除。
【深度技术支持服务】
•显示面板程序配置与升级：新显示面板安装后需进行参数配置、地址设置、界面定制等，需使用专用配置软件完成，确保显示面板与发动机系统正确匹配。
•显示面板芯片级维修：部分显示面板故障（如电源模块损坏、接口芯片故障、背光驱动故障等）可进行芯片级维修，需***设备与技术人员操作，建议联系授权服务商处理，可大幅降低维修成本。
•远程诊断技术支持：日昕动力科技与英珀威机械均可提供远程技术协助，通过电话指导、视频指导等方式，帮助船员快速排查故障、确定维修方案。
•船级社检验支持：提供符合船级社要求的配件证书、检验报告等技术文件，支持船舶年度检验与特别检验。
•船员操作培训：提供显示面板操作使用培训，提升船员操作水平与故障应急处理能力。
六、安装调试与维保注意事项
6.1 安装调试规范
•安装位置应选择在驾驶舱或集控室便于观察操作的位置，避免阳光直射显示屏，避免安装在高温、高湿、易积水的位置。
•安装时确保面板密封胶条完好，安装面平整，紧固螺栓均匀受力，确保面板防水密封良好，防止水汽渗入。
•电源线路应使用船用阻燃电缆，单独设置保险丝与开关，避免与其他大功率设备共用电源，防止电磁干扰。
•通讯线路应使用专用屏蔽电缆，屏蔽层单端接地，远离动力电缆，避免电磁干扰影响通讯质量。
•安装完成后需进行通电测试，检查显示是否正常、通讯是否正常、报警功能是否正常。
•进行参数配置与地址设置，确保与发动机ECM正确匹配，配置完成后进行数据验证，确认各参数显示准确。
•进行报警功能测试，模拟报警条件，确认声光报警正常工作，报警阈值设置正确。
6.2 日常维护保养要点
•保持显示面板清洁，定期用专用屏幕清洁剂与超细纤维布清洁显示屏表面，避免使用有机溶剂或粗糙布料擦拭，防止损伤屏幕涂层。
•定期检查面板密封胶条是否老化开裂，发现密封不良及时更换胶条或重新打胶密封，防止水汽渗入损坏内部电路。
•定期检查各接线端子状态，发现氧化、锈蚀、松动及时清洁处理，涂抹导电膏保护触点，确保连接可靠。
•禁止用高压水***直接冲洗显示面板及周边，清洁驾驶舱时做好防护措施，避免进水损坏面板。
•定期检查通讯线路与电源线路绝缘情况，特别是船舶潮湿环境下，防止绝缘下降引发故障。
•定期备份显示面板配置参数，防止配置丢失后需要重新设置，节省故障恢复时间。
•长期停航时建议断开显示面板电源，避免长期通电加速元件老化；潮湿环境下定期通电驱潮。
6.3 安全使用注意事项
•显示面板是船舶安全运行的重要监控设备，出现故障应及时修复，不得带故障长时间运行，避免因监控失效引发安全事故。
•禁止非***人员随意拆卸显示面板或修改内部参数，不当操作可能导致显示异常或监控失效，甚至引发安全事故。
•显示面板出现故障后建议联系授权服务商进行检测维修，避免自行拆解造成更大损失，且可能失去保修资格。
•更换显示面板时建议同时检查相关传感器与线路，排除外围故障导致新面板再次损坏，特别是线路短路故障必须先排除。
•显示面板属于精密电子部件，储存时需注意防静电、防潮、防高温，避免长期存放导致性能下降。
•显示面板的报警阈值设置应符合发动机厂家要求，不得随意调高报警限值，防止失去保护作用。
•船舶进出港、狭水道航行等关键工况时，应加强对显示面板的监控，及时发现异常并采取措施。
