第一章 产品概述与技术参数
1.1 产品简介

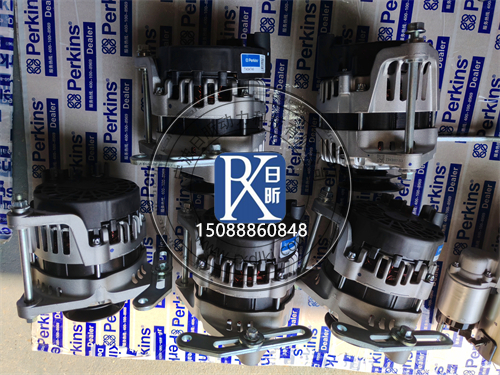

T434749是珀金斯（Perkins）原厂配套的皮带驱动交流充电发电机，专为400系列柴油发动机设计。该发电机采用集成式电压调节器，具有输出稳定、可靠性高、寿命长等特点，广泛应用于小型工程机械、发电机组、农用机械等领域。
原厂品质保证：所有珀金斯原厂发电机均经过数千小时台架耐久测试，安装尺寸与发动机完全匹配，可直接原位替换。
1.2 核心技术参数
参数项目
技术规格
零件号
T434749
产品类型
皮带驱动交流充电发电机
额定电压
12V DC
额定电流
65A
OEM副件号
185046501
旋转方向
顺时针（从皮带轮侧视）
电压调节器
集成式密封调节器，不可拆解维修
冷却方式
自带风扇风冷
安装方式
双支点安装支座
1.3 适配机型
珀金斯403系列
- 403D-11、403D-15、403D-15T、403D-17
- 403F-11、403F-15、403F-15T
- 403A-15、403C-15
珀金斯404系列
- 404D-22、404D-22T、404D-22TA
- 404C-22、404C-22T
- 404F-22、404F-22T
1.4 可互换替代件号
替代件号
说明
2871A306
Perkins原厂替代件
2871A301
Perkins早期型号
3943494 / 349-1368
卡特彼勒兼容件
T414270
Perkins同系列替代件
77609490
第三方优质替代件
1.5 典型应用场景
- 小型挖掘机、装载机、滑移装载机
- 移动柴油发电机组（10~30kVA）
- 园林机械、高空作业平台
- 农用拖拉机、收割机械
- 工业叉车、仓储设备
- 焊机机组、压缩机机组
第二章 常见故障分类与原因分析
2.1 不充电故障（充电指示灯常亮）
不充电是最常见的发电机故障，表现为发动机运转时充电指示灯不熄灭，蓄电池持续亏电。故障原因可按系统层级分类如下：
故障部位
具体原因
故障特征
传动系统
驱动皮带断裂
发电机完全不转，指示灯常亮

皮带严重打滑
高速时可能充电，怠速完全不充
线路连接
充电保险丝熔断
完全无输出，指示灯常亮

输出端子松动氧化
时好时坏，敲击后可能恢复

搭铁不良/励磁线路断路
无励磁电流，不发电
电压调节器
调节器内部烧毁/密封单元失效
励磁控制失效，完全不充电
发电机内部
电刷磨损过度/卡死
电刷与滑环不接触，无励磁

滑环严重烧蚀脏污
接触电阻过大，励磁不足

励磁绕组断路/短路
无磁场，完全不发电

定子绕组断路/整流二极管击穿
无电压输出
蓄电池侧
蓄电池严重亏电/极板硫化
端电压过低，无法建立励磁

蓄电池正负极接反
立即烧毁调节器和二极管
2.2 充电不足故障
充电不足表现为充电电流偏小，蓄电池经常亏电，启动困难，夜间使用灯光时电压下降明显。
故障部位
具体原因
故障特征
传动系统
皮带张紧度不足打滑
加速时皮带尖叫，充电不稳

皮带老化变硬
摩擦力下降，高速打滑
电气系统
调节器限压值偏低
充电电压始终低于标准值

接线端子接触不良
线路压降大，到蓄电池电压低
发电机内部
部分整流二极管损坏
一相或两相失效，输出降为1/2或2/3

电刷磨损接触不良
励磁电流不稳定，充电波动

滑环氧化接触电阻大
励磁不足，输出电流小

定子绕组局部短路
输出功率下降，发热严重
工况因素
发动机长期怠速运行
发电机转速低，输出不足

车载用电负载过大
新增大功率用电设备
2.3 充电过量故障
充电过量表现为充电电压过高，灯泡频繁烧坏，蓄电池电解液消耗过快、过充发热，严重时会烧毁车载电子设备。
故障部位
具体原因
故障特征
电压调节器
调节器失控/触点粘连
电压随转速升高而持续上升

调节器搭铁不良
控制信号异常，电压偏高

调节器型号不匹配
限压值设定过高
发电机内部
励磁绕组与搭铁短路
励磁电流不受控，满励磁

磁场线路搭铁
调节器失去控制作用
接线错误
蓄电池极性接反/调节器接线错误
调节器烧毁失控
2.4 异响故障
发电机异响是机械磨损的典型信号，需及时排查，避免进一步损坏。
异响类型
可能原因
判断要点
轴承异响
（嗡嗡/沙沙声）
前后轴承磨损缺油
轴承保持架损坏
转速越高异响越大
手摸端盖有振动感
皮带异响
（吱吱尖叫）
皮带过松打滑
皮带老化硬化
皮带轮不对中
冷车或加速时明显
浇水后异响暂时消失
内部摩擦异响
转子扫膛（轴承磨损偏心）
电刷弹簧异响
定子松动
金属摩擦声
伴随振动和发热
风扇异响
风扇叶片变形/松动
风扇与壳体干涉
周期性刮擦声
注意：发电机出现异响时应立即停机检查，继续运行可能导致转子扫膛、绕组烧毁等严重故障。
第三章 故障诊断流程与检测方法
3.1 故障诊断总流程
发电机故障诊断应遵循"由外到内、由简到繁、先机械后电气"的原则，按照以下步骤逐步排查：
诊断步骤：外观检查 → 电压检测 → 区分发电机/调节器故障 → 线路检测 → 拆解内部检测
3.2 第一步：基础外观检查
无需拆解，通过目视和简单操作即可完成的检查项目：
1. 检查驱动皮带状态
  - 目视检查皮带有无裂纹、磨损、缺边、油污
  - 检查皮带张紧度：在皮带中部用约10kg力按下，挠度应为10~15mm
  - 检查皮带轮是否对中，有无偏磨痕迹
2. 检查各接线端子
  - B+输出端子、励磁端子、搭铁端子有无松动、氧化、烧蚀
  - 线束有无破损、老化、磨破
  - 各插接器是否插到位，锁扣是否完好
3. 检查充电保险丝
  - 找到充电电路保险丝，目视或用万用表检测是否熔断
  - 检查保险丝座有无氧化、接触不良
4. 检查蓄电池
  - 蓄电池端子有无腐蚀、松动
  - 测量蓄电池静态电压，判断亏电程度
  - 检查蓄电池电解液液位（非免维护电池）
5. 检查发电机安装
  - 安装螺栓有无松动
  - 发电机壳体有无裂纹、漏油
  - 散热通风口是否堵塞
3.3 第二步：电压检测法
使用万用表测量充电电压是最基本、最有效的诊断方法，可快速判断充电系统是否正常。
3.3.1 测量标准
工况
正常电压范围
异常判断
发动机熄火（静态）
12.4 ~ 12.7V
<12.0V 蓄电池严重亏电
发动机怠速
13.5 ~ 14.5V
<13.5V 充电不足
>14.8V 充电过量
发动机中高速（2000rpm）
13.8 ~ 14.2V
电压应稳定，波动不超过±0.3V
开大灯+空调（满载）
≥13.5V
低于13.5V说明充电能力不足
3.3.2 测量方法
1. 将万用表调至直流电压档（20V量程）
2. 红表笔接蓄电池正极，黑表笔接蓄电池负极
3. 记录熄火时的静态电压
4. 启动发动机，分别记录怠速和2000rpm时的电压
5. 打开大灯、鼓风机等负载，观察电压下降情况
诊断技巧：若怠速电压低、高速电压正常，多为皮带打滑或发电机低速性能下降；若怠速和高速电压都低，多为调节器故障或内部元件损坏。

3.4 第三步：区分发电机与调节器故障
当确认充电系统有故障后，需要进一步判断是发电机本身故障还是电压调节器故障。
3.4.1 磁场短路试验法
1. 熄火，断开蓄电池负极
2. 找到发电机上的磁场接线端子（F端子）
3. 拆下磁场接线，用一根导线将发电机"B+"端子与"F"端子短接
4. 重新接好蓄电池负极，启动发动机
5. 测量充电电压，观察结果：
试验结果
故障判断
恢复充电，电压升高
发电机本身正常，故障在电压调节器
仍不充电或电压无变化
故障在发电机内部，需进一步拆解检查
安全警告：此试验时发动机转速不要过高，时间不要超过30秒，避免因无调节器控制导致电压过高损坏设备。
3.5 第四步：发电机内部元件检测
拆下发电机后，可使用万用表对内部各元件进行检测。
3.5.1 整流二极管检测
检测项目
检测方法
正常标准
正向电阻
万用表二极管档，红笔接二极管正极，黑笔接负极
显示0.5~0.7V压降（导通）
反向电阻
红笔接负极，黑笔接正极
显示"OL"或无穷大（截止）
判断标准
正反向都导通 → 击穿短路
正反向都不通 → 开路损坏
必须更换损坏的二极管
3.5.2 定子绕组检测
- 三相绕组电阻检测：分别测量三相绕组之间的电阻，三相阻值应基本相等（偏差不超过5%）
- 绝缘检测：测量绕组与定子铁芯之间的电阻，应大于1MΩ
- 断路判断：电阻无穷大说明绕组断路
3.5.3 转子（励磁绕组）检测
- 绕组电阻检测：测量两滑环之间的电阻，正常约3~5Ω（具体依型号）
- 绝缘检测：测量滑环与转子轴之间的电阻，应大于1MΩ
- 滑环表面检查：表面应光滑，无烧蚀、沟槽、偏磨
3.5.4 电刷与刷架检测
- 电刷长度测量：用游标卡尺测量电刷露出刷架的长度，磨损至原长度1/3时必须更换
- 电刷活动检查：电刷在刷握内应活动自如，无卡滞
- 弹簧压力检查：弹簧应无锈蚀、失效，压力均匀
3.5.5 轴承检测
- 转动检查：用手转动转子，应转动顺畅，无卡滞、异响
- 间隙检查：用手径向晃动皮带轮，无明显旷量
- 轴向检查：轴向窜动量应小于0.3mm
第四章 维修方法与操作规范
4.1 发电机拆卸与安装
4.1.1 拆卸步骤
1. 断电准备：先断开蓄电池负极电缆，防止短路
2. 记录接线：拍照或标记各接线位置，避免安装时接错
3. 拆下接线：依次拆下B+输出线、励磁线、插接器
4. 松开皮带：松开发电机调节螺栓和安装螺栓，将发电机推向发动机，取下皮带
5. 拆下发电机：拆下安装螺栓，取出发电机
4.1.2 安装步骤
1. 将发电机放到安装位置，穿入安装螺栓（暂不拧紧）
2. 套上驱动皮带，注意皮带走向正确
3. 调整皮带张紧度，拧紧调节螺栓
4. 按规定扭矩拧紧安装螺栓
5. 连接各接线端子，确保紧固可靠
6. 连接蓄电池负极
7. 启动发动机，检查充电电压和皮带运转情况
安装要点：皮带轮与曲轴皮带轮必须对中，偏差不超过0.5mm；接线端子建议涂导电膏防氧化。
4.2 电压调节器更换
4.2.1 更换说明
- T434749配套的电压调节器为密封集成式，内部灌封，不可拆解维修
- 调节器故障后必须整体更换，不可尝试修复
- 建议更换原厂或同规格优质替代件，避免参数不匹配
4.2.2 更换步骤
1. 拆下发电机后端盖
2. 拔下调节器与电刷架的连接线
3. 拆下调节器固定螺钉，取出旧调节器
4. 安装新调节器，注意安装到位，贴合紧密
5. 接好连接线，确保插接可靠
6. 装回后端盖
4.3 电刷更换
4.3.1 更换标准
- 电刷磨损至原长度的1/3时必须更换
- 电刷表面有严重烧蚀、碎裂时更换
- 电刷弹簧失效、压力不足时更换
4.3.2 更换步骤
1. 拆下后端盖，露出电刷架
2. 抬起电刷弹簧，取出旧电刷
3. 清洁刷握内部的碳粉和灰尘
4. 装入新电刷，检查活动是否自如
5. 安装电刷弹簧，调整压力
6. 研磨电刷弧度，确保与滑环接触面≥80%
7. 装回后端盖
磨合要求：更换新电刷后，建议空载低速磨合10~15分钟，使电刷与滑环充分贴合后再带负载运行。
4.4 滑环维修
4.4.1 滑环常见问题
- 表面氧化、烧蚀、发黑
- 表面磨损出现沟槽、偏磨
- 滑环与转轴绝缘下降
4.4.2 维修方法
损坏程度
维修方法
操作要点
轻微氧化烧蚀
砂纸打磨抛光
先用00号砂纸打磨，再用金相砂纸精抛，最后用无水酒精清洁
中度沟槽/偏磨
车床精车修复
车削量尽量小，保证圆度≤0.02mm，表面粗糙度Ra≤0.8μm
严重磨损/绝缘失效
更换滑环总成
注意滑环与转轴的绝缘，压装时受力均匀
4.4.3 滑环绝缘检测
维修后应检测滑环与转轴之间的绝缘电阻，应≥1MΩ。绝缘下降时需检查绝缘套是否损坏。
4.5 轴承更换
4.5.1 更换标准
- 轴承出现异响、发热
- 径向间隙明显过大（手晃有旷量）
- 轴承密封损坏、润滑脂泄漏
- 运行时间超过3000小时
4.5.2 更换步骤
1. 拆解发电机，分离前后端盖和转子
2. 用拉马拆下前后轴承
3. 清洁轴承座和轴颈
4. 给新轴承加注润滑脂（约轴承空腔的2/3）
5. 用套筒压入轴承，禁止敲击轴承外圈
6. 安装轴承盖或挡圈
7. 复装发电机，检查转动是否顺畅
注意事项：润滑脂不可加注过多，否则会导致轴承发热；建议前后轴承成对更换。
4.5.3 润滑脂选用
- 必须使用耐高温电机专用润滑脂（如锂基脂2号）
- 工作温度范围：-30℃ ~ +150℃
- 禁止使用普通黄油或劣质润滑脂
4.6 整流二极管更换
4.6.1 更换原则
- 发现二极管击穿或开路时更换
- 建议整桥更换，保证各二极管参数一致性
- 只更换单只时，必须选用同型号、同规格的二极管
4.6.2 更换注意事项
1. 注意二极管正负极性，不可装反
2. 压装时受力均匀，避免二极管受应力
3. 焊接时使用低温焊锡，时间不宜过长，防止过热损坏
4. 更换后必须检测所有二极管正反向电阻
4.7 绕组维修
4.7.1 定子绕组维修
- 局部绝缘损坏：可涂绝缘漆烘干修复
- 绕组断路/严重短路：需重新绕制或更换定子总成
- 绕组绝缘下降：可进行浸漆烘干处理
4.7.2 转子绕组维修
- 引线脱焊：重新焊接并做好绝缘
- 绕组断路/短路：需重新绕制或更换转子总成
经济性建议：绕组严重损坏时，考虑到维修成本和工艺要求，建议直接更换发电机总成。
第五章 保养周期与项目清单
5.1 保养总则
定期保养是保证发电机长期可靠运行的关键。珀金斯原厂建议按照发动机保养周期同步进行发电机检查，遵循"预防为主、定期检测、及时维护"的原则。
保养目标：延长发电机使用寿命，降低故障率，避免突发停机造成的生产损失。
5.2 日常检查（每次启动前/每周）
无需工具，操作人员可自行完成的目视检查项目：
序号
检查项目
检查标准与要求
1
充电指示灯
点火开关ON时灯亮，启动发动机后灯灭；灯不亮或常亮均为异常
2
驱动皮带
无裂纹、无缺边、无油污、无明显磨损
3
发电机外观
壳体无裂纹、无明显油污、通风口无堵塞
4
安装螺栓
无松动，发电机安装牢固
5
接线端子
无松动、无烧蚀、线束无破损
6
运行异响
启动后听发电机有无异常噪音
5.3 一级保养（每250小时或6个月）
对应发动机B级保养，需进行简单工具的检查和调整：
序号
保养项目
操作内容与标准
1
皮带张紧度检查调整
皮带中部用10kg力按下，挠度10~15mm；过松则调整张紧螺栓
2
接线端子检查紧固
检查各接线端子，重新紧固，清洁氧化层，涂导电膏
3
充电电压检测
万用表测量怠速和高速充电电压，应在13.5~14.5V范围内
4
发电机清洁
清除外表油污和灰尘，疏通散热通风口
5
蓄电池检查
检查蓄电池端子、电解液液位（非免维护），清洁端子腐蚀
5.4 二级保养（每1000小时或12个月）
对应发动机C级保养，需拆解部分部件进行深入检查：
序号
保养项目
操作内容与标准
1
电刷长度检查
拆下后端盖，测量电刷露出长度，磨损至原长1/3时更换
2
滑环清洁检查
清洁滑环表面碳粉，检查有无烧蚀、沟槽，轻微的用砂纸打磨
3
轴承状态检查
手转动转子检查有无异响、卡滞，检查径向间隙
4
轴承补充润滑脂
对有注油嘴的轴承补充耐高温润滑脂（注意不要过量）
5
调节器性能检测
检测调节器限压值是否在标准范围内
6
绝缘电阻检测
检测定子、转子绕组对地绝缘电阻，应≥1MΩ
7
皮带更换评估
检查皮带老化程度，必要时提前更换
5.5 三级保养（每2000~3000小时或2年）
对应发动机D级保养，需全面拆解检修：
序号
保养项目
操作内容与标准
1
更换前后轴承
成对更换新轴承，加注规定量的耐高温润滑脂
2
更换电刷
更换全新电刷，研磨弧度，保证接触面≥80%
3
滑环修复或更换
车削修复磨损的滑环，严重的更换滑环总成
4
整流二极管检测
逐个检测二极管正反向电阻，性能下降的更换
5
绕组全面检测
检测定子、转子绕组电阻和绝缘，必要时浸漆烘干
6
调节器更换
建议预防性更换电压调节器
7
全面清洁组装
清洁所有部件，按规定扭矩组装，台架测试性能
5.6 易损件更换周期
易损件名称
建议更换周期
备注
驱动皮带
2000小时或2年
出现裂纹、老化提前更换
电刷
2000~3000小时
根据磨损情况，磨损1/3即换
轴承
3000小时或3年
出现异响立即更换
电压调节器
3000~5000小时
故障时更换，建议预防性更换
整流二极管
5000小时以上
故障时更换，建议整桥更换
滑环
10000小时以上
根据磨损情况修复或更换
更换原则：以上周期为参考值，实际更换应根据使用工况、环境条件和检测结果灵活调整。多粉尘、高湿度、高温环境下应适当缩短保养周期。

5.7 季节性保养要点
夏季高温保养
- 加强散热系统检查，确保通风口畅通
- 注意检查轴承温度，避免高温下润滑脂失效
- 检查皮带张紧度，高温下皮带易伸长打滑
冬季低温保养
- 注意蓄电池保温，低温下蓄电池容量下降，充电负担加重
- 启动后怠速预热，待温度上升后再加负载
- 检查电刷弹簧压力，低温下弹簧弹性可能下降
雨季/潮湿环境保养
- 加强绝缘检测，防止绕组受潮绝缘下降
- 检查接线端子防水密封，防止进水腐蚀
- 长期停机后使用前应先测量绝缘电阻
第六章 安全注意事项与快速排查表
6.1 安全操作规范
6.1.1 电气安全
高压警告：发电机运行时输出端子带有电压，严禁带电触摸接线端子，防止触电。
- 断电操作：拆卸发电机前必须先断开蓄电池负极电缆，防止短路
- 禁止搭铁试火：严禁用"搭铁试火"方式检查发电机是否发电，会瞬间烧毁二极管和调节器
- 禁止兆欧表检测：严禁用兆欧表（摇表）直接检测发电机绕组，高压会击穿半导体元件
- 极性正确：蓄电池极性切勿接反，接反会立即烧毁电压调节器和整流二极管
- 禁止空载高速：严禁发电机在空载状态下高速运转，电压失控会烧毁车载电器
6.1.2 机械安全
- 发动机运转时，严禁靠近旋转的皮带轮和皮带，防止衣物、工具卷入
- 调整皮带张紧度时必须熄火操作
- 拆卸发电机时注意防止掉落砸伤
- 使用拉马拆卸轴承时，受力点要正确，防止零件飞出伤人
6.1.3 消防安全
- 维修现场严禁吸烟，配备灭火器
- 蓄电池附近禁止明火，防止氢气爆炸
- 焊接作业时断开所有电气连接
6.2 使用禁忌
禁忌项目
危害后果
正确做法
蓄电池极性接反
立即烧毁调节器和二极管
接线前确认正负极标记
搭铁试火检查
瞬间大电流烧毁二极管
用万用表电压档检测
空载高速运转
电压失控烧毁电器
必须接蓄电池负载
用兆欧表测绕组
高压击穿半导体元件
用万用表电阻档检测
皮带过紧运行
加速轴承磨损，轴承早期损坏
按标准挠度调整
单根更换多楔带
新带受力过大断裂
成套更换皮带
润滑脂加注过多
轴承发热，润滑脂泄漏
加注空腔2/3即可
6.3 快速故障排查表
现场快速诊断参考，按故障现象查找最可能的原因：
6.3.1 不充电故障速查
故障现象
首先检查
最可能原因（按概率排序）
完全不充电，指示灯常亮
保险丝 → 皮带 → 接线
1. 充电保险丝熔断
2. 驱动皮带断裂
3. 电压调节器损坏
4. 电刷磨损过度
怠速不充电，高速充电
皮带张紧度 → 怠速转速
1. 皮带打滑
2. 怠速过低
3. 电刷接触不良
时充时不充
接线端子 → 电刷
1. 接线端子松动氧化
2. 电刷卡滞
3. 皮带时滑时不滑
新换发电机仍不充电
接线 → 保险丝 → 蓄电池
1. 接线错误/漏接
2. 线路保险丝熔断
3. 蓄电池严重亏电
6.3.2 充电异常速查
故障现象
首先检查
最可能原因（按概率排序）
充电电压偏低，蓄电池亏电
皮带 → 接线 → 调节器
1. 皮带打滑
2. 接线压降大
3. 调节器限压低
4. 部分二极管损坏
充电电压过高，灯泡易烧
调节器 → 搭铁
1. 电压调节器失控
2. 调节器搭铁不良
3. 励磁线路搭铁
充电电流波动大
皮带 → 电刷 → 滑环
1. 皮带打滑
2. 电刷接触不良
3. 滑环不圆
蓄电池过充，电解液消耗快
充电电压 → 调节器
1. 调节器电压过高
2. 蓄电池本身故障
6.3.3 异响故障速查
异响类型
判断方法
最可能原因
吱吱尖叫声
浇水后消失 → 皮带
皮带打滑、老化、张紧度不足
嗡嗡持续声
转速越高越响 → 轴承
轴承磨损缺油、保持架损坏
金属摩擦声
伴随振动发热 → 扫膛
轴承磨损导致转子偏心扫膛
周期性刮擦声
时有时无 → 风扇
风扇叶片变形、与壳体干涉
6.4 维修质量验收标准
发电机维修后应达到以下标准方可投入使用：
验收项目
验收标准
空载充电电压
发动机2000rpm时，电压稳定在13.8~14.2V
满载充电电压
开大灯+鼓风机等满载负载时，电压≥13.5V
充电指示灯
点火ON时亮，启动后立即熄灭，无闪烁
运行噪音
运转平稳，无异响，轴承温度正常（温升≤40℃）
皮带运行
皮带运转平稳，无跳动、打滑、异响
绝缘电阻
各绕组对地绝缘电阻≥1MΩ
外观
清洁无油污，接线整齐牢固，无松动部件
6.5 应急处理措施
6.5.1 行驶中发电机故障应急
1. 立即关闭所有非必要用电设备（大灯、空调、音响等）
2. 尽量保持发动机中低速运转，减少耗电
3. 尽快开到维修点，避免熄火后无法启动
4. 如蓄电池已亏电无法启动，可用搭电方式启动
6.5.2 发电机起火应急
1. 立即停机，断开蓄电池
2. 使用干粉或二氧化碳灭火器灭火
3. 严禁用水扑救电气火灾
4. 查明原因后再修复
文档说明：本手册基于珀金斯原厂技术资料和行业通用维修标准编制，仅供维修技术人员参考。具体维修操作请结合实际机型和现场情况，遵守相关安全规范。
