福田康明斯ISF2.8 CM2220柴油发动机冷却系统

福田康明斯ISF2.8 CM2220柴油发动机冷却系统

福田康明斯ISF2.8 CM2220柴油发动机冷却系统技术规范

•          冷却液容量 6 升

•          节温器调制范围 82~95 ºC

•          出水口最高允许温度107 ºC

•          建议的最低工作温度 71 ºC

•          推荐的压力盖最低压力100 kPa [15PSI]

福田康明斯ISF2.8 CM2220柴油发动机水泵

•          涡壳集成在滤清器模块上

•          泵体与涡壳之间有模压密封垫

•          外部泄漏孔帮助确定冷却液泵的水封故障

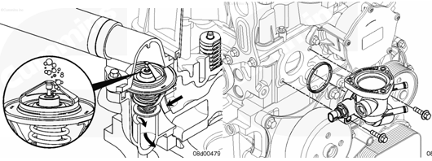

福田康明斯ISF2.8 CM2220柴油发动机节温器和节温器壳体

•          车用型节温器

–         节温器调制范围 82 ~95 ºC

–         在正常运转时关闭旁通管路

•          节温器壳体为复合材料。

•          与缸盖之间通过O形圈密封

•          冷却液温度传感器安装在节温器壳体上

福田康明斯ISF2.8 CM2220柴油发动机节温器旁通管

•          允许冷却液不经过散热水箱，而直接流回冷却液泵、福田康明斯ISF2.8 CM2220柴油发动机水套，以提高暖机速度

•          完全处于机体外部（不同于大多数康明斯福田康明斯ISF2.8 CM2220柴油发动机）

•          每一端都用 O 形圈密封

•          将冷却液引导至冷却液泵的进口

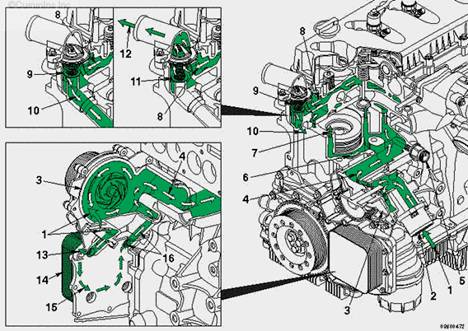

福田康明斯ISF2.8 CM2220柴油发动机冷却系统流程

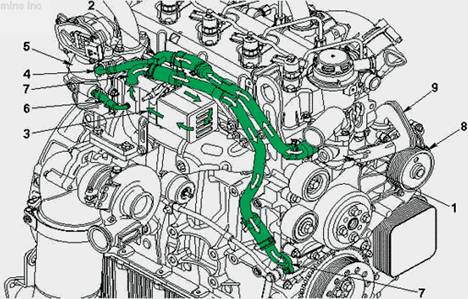

福田康明斯ISF2.8 CM2220柴油发动机废气再循环部件的冷却
