卡特彼勒柴油发动机正时齿轮异响专项故障全解

卡特彼勒柴油发动机正时齿轮异响专项故障全解
14.1 正时齿轮系统核心结构与原厂功能介绍
卡特彼勒全系柴油发动机正时齿轮系统为整机配气、供油、动力匹配的核心时序传动总成，全面适配卡特机械泵、HEUI液压喷射、ACERT电控、高压共轨国四/国五/国六机型，覆盖C4.4、C6.4、C7、C9、C13、C15、C18等全系主力动力机型。整套系统核心由曲轴正时齿轮、凸轮轴正时齿轮、喷油泵正时齿轮、中间惰轮、齿轮轴、齿轮室壳体、齿轮止推垫片、隔套定位件、紧固螺栓、防松锁片、齿轮室密封垫、润滑油道组件构成闭环精准传动体系。正时齿轮组位于发动机前端齿轮室内，属于高负荷、高精度、长寿命传动部件，全程承受高频扭转冲击、冷热交变载荷、高速啮合摩擦，是控制发动机配气相位、供油时序的核心基准部件，其工况稳定性直接决定发动机启动性能、燃烧效率、动力输出、排烟指标与整机运行平顺度。

原厂核心功能
1. 精准时序传动功能：以曲轴转动为基准，同步驱动凸轮轴、喷油泵运转，严格控制气门开启关闭时机、燃油喷射时序，保证配气相位与供油提前角完全匹配活塞行程，是发动机配气、供油系统的时序基准核心。
2. 动力平稳传递功能：通过多齿轮精密啮合传动，均匀分配曲轴动力，降低传动冲击与扭矩波动，规避配气机构、供油机构顿挫震动，保障发动机怠速平稳、加速线性、重载动力输出稳定。
3. 配气相位锁定功能：原厂精密齿形设计+正时标记对位，精准锁定气门开闭时序，杜绝气门早开早关、晚开晚关故障，保证气缸进气充足、排气彻底，提升燃烧效率与充气效率。
4. 供油时序校准功能：精准驱动喷油泵正时运转，固定燃油喷射提前角，匹配不同转速负载的供油节奏，避免喷油过早爆震、喷油过迟无力、排烟超标等燃烧故障。
5. 缓冲减震降噪功能：原厂标准齿隙、齿形修磨工艺，有效缓冲高速啮合冲击，削弱传动震动与机械噪音，维持发动机整机运转静谧性，规避齿轮啮合异响、共振问题。
6. 全域工况适配防护功能：适配矿山重载、高温连续作业、低温冷启动、高频启停、粉尘潮湿恶劣工况，具备高强度耐磨、抗冲击、耐高温、抗形变特性，长期保障正时系统零偏差运转，杜绝时序错乱引发的重大机械故障。
14.2 工程全场景应用范围
卡特正时齿轮系统全系配套卡特挖掘机、装载机、推土机、平地机、压路机、矿用自卸车、固定式柴油发电机组、船用动力机组、工业固定动力设备全品类机型。全程覆盖低温冷启动、高温重载爬坡、长期怠速待命、满负荷连续作业、频繁启停、矿山粉尘污染、工地劣质燃油、沿海盐碱潮湿等极端工况。正时齿轮异响属于典型渐进性机械啮合故障，初期异响轻微、无故障报警、动力衰减不明显，极易被误诊为喷油泵、气门、轴瓦异响；长期带病运行会逐步引发配气相位偏移、供油时序错乱、启动困难、动力骤降、黑烟超标、怠速抖动，严重时出现齿轮崩齿、脱齿、卡滞抱死，造成气门顶活塞、缸体受损、发动机整机大修，是中小维修误诊率高、小病拖重大故障的核心时序传动系统。
14.3 正时齿轮异响精准故障现象（原厂分型、现场秒判）
卡特正时齿轮异响为齿轮啮合间隙异常+齿面磨损摩擦+传动冲击震动+润滑不良干磨+齿轮偏摆共振复合机械异响，异响固定源自发动机前端齿轮室位置，严格随转速升降变化、重载工况加剧，怠速可清晰听诊，可精准区别喷油泵敲击、气门异响、轴瓦敲缸、增压器啸叫、皮带轮杂响。原厂分为六大专属故障类型，症状特征唯一、故障点位精准对应，结合转速变化、冷热机差异、负载表现可快速分型定位：
1. 嘎啦松散啮合异响（齿隙过大/磨损超标专属）
发动机怠速、中速运转时，齿轮室位置发出连续无节奏的嘎啦、哗啦松散金属杂响，空载轻微、中高速明显加剧，稳定转速下异响持续存在；伴随轻微怠速抖动、转速微调波动，无明显漏油、无严重排烟异常。属于正时齿轮长期磨损、齿面间隙超标、啮合松旷的典型早期故障，是正时系统最高频基础异响。
2. 尖锐金属摩擦异响（润滑不良/齿面拉伤专属）
发动机冷热机运转均出现尖锐刺耳沙沙金属摩擦声，冷机异响更突出、热机略有缓解，齿轮室温度上升偏快；严重时机油油底壳可见细微金属粉末。核心诱因为齿轮室润滑不足、油道堵塞、机油品质劣化，导致齿面干磨拉伤、硬摩擦异响，长期发展会快速加剧齿轮磨损、崩齿故障。
3. 沉闷咆哮挤压异响（齿隙过小/装配过紧专属）
发动机高低速运转均存在厚重沉闷的咆哮震动异响，整机运转发闷、动力输出不畅，加速迟滞、轻微油耗偏高；拆解可见齿面咬合过紧、局部挤压磨损发亮。多为维修装配垫片不符、止推垫片过薄、齿轮安装错位导致啮合间隙过小，齿面挤压摩擦引发的共振异响。
4. 间歇卡顿冲击异响（齿轮松动/定位失效专属）
发动机启停瞬间、负载切换、加减油门瞬间出现间断咔咔金属冲击异响，稳定工况异响消失；伴随启动偶尔卡顿、瞬时动力顿挫、转速小幅跳动。由正时齿轮固定螺栓松动、防松锁片失效、隔套磨损、齿轮轴向旷量过大，传动瞬间错位冲击引发的间歇异响。
5. 冷热机差异化异响（齿面应力/冷态间隙失衡专属）
冬季冷机启动异响杂乱、摩擦声明显，热机升温后金属热胀补偿，异响逐步减轻或消失；冷机状态启动迟钝、怠速不稳。核心诱因为低温下齿轮金属收缩、配合间隙失衡、机油流动性差、润滑滞后，齿面啮合精度下降引发差异化异响。
6. 重度剧烈崩齿闷响（齿轮疲劳损伤/报废前兆）
齿轮室发出剧烈厚重金属闷响、无规律撞击声，发动机震动剧烈、启动困难、动力骤降，伴随大量黑烟、排烟紊乱；严重时齿轮卡死、发动机憋机熄火、正时彻底错乱。属于高危重度故障，多为齿面剥落、崩齿、齿轮形变、惰轮轴承抱死导致，必须立即停机抢修，杜绝气门顶缸、曲轴损伤等不可逆大修故障。

14.4 正时齿轮异响全维度深度原因分析（分层溯源、全覆盖）
结合卡特原厂故障数据库与工地十万级维保大数据，卡特正时齿轮异响故障分为齿面磨损间隙异常类、润滑系统失效类、装配对位偏差类、固定定位松旷类、齿轮疲劳形变类、惰轮机构故障类、维保工况不当类、正时相位错乱类八大核心维度，100%覆盖现场正时齿轮异响故障，92%为可微创修复轻症故障，仅8%为齿轮重度崩齿、形变、抱死需总成更换大修。
1. 齿轮齿面磨损、啮合间隙超标（占比45%，最高频核心异响）
卡特正时齿轮为高精度淬硬齿面传动部件，长期高速啮合、承受高频扭转冲击，矿山工地高负荷连续作业会加速齿面正常磨损；同时机油老化变质、杂质超标、润滑不足会加剧齿面磨粒磨损、点蚀、起槽、剥落，导致齿轮啮合间隙逐步超标、啮合精度失效。运转过程中齿面松旷撞击、传动错位，持续产生嘎啦哗啦松散异响，同时引发正时轻微漂移、动力下降、油耗升高，是正时齿轮异响第一核心诱因。
2. 润滑不良、油道堵塞、机油劣化（占比20%，摩擦异响主力）
齿轮室专属润滑油道狭窄精密，长期使用机油杂质沉积、油泥堵塞，导致正时齿轮、惰轮轴承供油不足；超期不换机油、使用劣质非标机油、机油粘度不符原厂标准，会造成齿面、轴承润滑失效，形成干摩擦、半干摩擦状态。直接引发尖锐金属摩擦异响、齿面拉伤、轴承干涩磨损，大幅缩短正时系统使用寿命，是基础性根源故障。
3. 维修装配不当、齿隙失衡（占比12%，装配类异响高发）
维保拆装过程中未严格按照原厂正时标记对位、止推垫片厚度选配错误、隔套安装错位、齿轮压装不到位、多齿轮啮合顺序错乱，会导致齿轮啮合间隙过大或过小。间隙过大引发松散撞击异响，间隙过小引发挤压咆哮共振，同时造成配气相位、供油时序轻微偏移，出现动力不畅、排烟异常、怠速不稳等次生故障，属于维修后高发误诊故障。
4. 固定件松动、定位失效（占比10%，间歇冲击异响）
齿轮固定螺栓长期震动松弛、原厂防松锁片变形断裂、止推垫片磨损变薄、轴向定位隔套旷量超标，导致正时齿轮轴向、径向间隙过大，运转过程中出现摆动、窜动、瞬时错位。负载切换、启停瞬间产生金属冲击咔咔异响，长期松旷会进一步加剧齿面偏磨、正时漂移，最终引发齿轮脱齿、卡死重大故障。
5. 惰轮轴承磨损、卡滞失效（占比7%，隐性疑难异响）
中间惰轮为正时传动过渡核心部件，内置轴承长期高速运转、润滑不良易出现滚珠磨损、滚道拉伤、干涩卡滞；轴承间隙超标、转动滞涩会导致齿轮传动顿挫、啮合节奏紊乱，产生杂乱摩擦异响。该故障隐蔽性极强，听诊易误判为主齿轮磨损，是中小维修高频误诊疑难故障。
6. 齿轮疲劳形变、局部崩齿（占比4%，重度故障诱因）
长期超负荷重载、冷机暴力提速、发动机憋机熄火、正时强行错位传动，导致齿轮齿根疲劳裂纹、齿面形变、局部崩齿剥落；损伤齿面啮合时产生无规律撞击异响、剧烈震动，直接造成正时相位错乱、配气供油失调，极易引发气门顶活塞、缸盖受损等重大机械事故。
7. 正时相位漂移、传动紊乱（占比1%，共振异响）
多齿轮累计磨损、装配累计偏差，导致整机正时相位轻微漂移，配气、供油时序匹配失衡，传动系统运转共振，出现整机前端低频轰鸣异响；无明显单齿轮损伤，但整机平顺性极差、油耗偏高、动力疲软，属于渐进性系统故障。
8. 维保不规范、工况透支老化（占比1%，远期渐进故障）
长期超期不换机油、不清理齿轮室油道、冷机重载作业、频繁憋机启停，导致正时齿轮系统长期透支工作，磨损持续累积、润滑持续劣化，异响由轻微逐步加重，最终发展为齿轮抱死、正时错乱、发动机大修等不可逆重度故障。

14.5 正时齿轮异响原厂标准化闭环修复工艺（分型微创、零大修、防复发）
严格遵循卡特原厂先预检分型、后润滑整改、再机械检修、最后正时精准校准核心维修原则，分型微创修复，能清洗养护不换小件、能换小件不换总成，92%正时齿轮异响可一次性根治、零返修、杜绝过度维修与正时错位风险。
第一步：前置精准预检、异响分型定位（必做）
专用听诊器定位发动机前端齿轮室异响点位，区分松散啮合、尖锐摩擦、挤压咆哮、间歇冲击异响；冷热机、空载、分段负载测试异响变化，排查机油品质、油道通畅度、齿轮室渗漏情况；读取发动机启动数据、怠速稳定性、排烟状态，精准区分齿轮磨损、润滑不良、装配偏差、固定松旷故障，杜绝盲目拆解。
第二步：润滑系统闭环整改、根除基础诱因
彻底更换原厂规格机油、机油滤芯，清理齿轮室润滑油道、疏通堵塞油泥杂质，清洗机油泵供油通路，恢复齿轮室充足润滑压力与流量；检查机油压力是否达标，修复低压供油不足问题，杜绝干磨、拉伤、摩擦异响根源，从基础阻断齿轮快速磨损。
第三步：齿隙超标、松散异响精准修复
拆解齿轮室盖板，全面检查曲轴齿轮、凸轮轴齿轮、喷油泵齿轮、惰轮齿面磨损、点蚀、剥落情况；轻微磨损做齿面清洁、抛光养护，复测齿轮啮合间隙，磨损超原厂标准、齿隙过大直接更换原厂对应正时齿轮；选配标准厚度止推垫片、定位隔套，校准原厂标准啮合间隙，根治嘎啦松散撞击异响。
第四步：润滑不良、齿面拉伤异响修复
全面清理齿轮室内部油泥、金属碎屑、积碳杂质，对轻微拉伤齿面做精密打磨修复，去除毛刺、锐边，恢复齿面平滑度；更换老化堵塞润滑油路接头、油道密封圈，保障润滑精准到位；试车观察异响消除情况，杜绝持续干磨损伤。
第五步：装配偏差、挤压咆哮异响校正修复
核对各齿轮正时标记，重新精准对位装配，修正啮合顺序偏差；根据原厂技术标准重新选配止推垫片、调整垫片，精准校准齿轮轴向间隙、啮合紧度，消除间隙过小导致的挤压摩擦、共振咆哮异响；校正齿轮平行度，杜绝偏磨、单边咬合故障。
第六步：固定松旷、间歇冲击异响紧固修复
检查所有齿轮固定螺栓松紧度，更换变形、断裂、疲劳失效的原厂防松锁片、弹簧垫片；按原厂标准对角扭矩紧固齿轮固定螺栓，杜绝螺栓松弛、齿轮窜动；更换磨损超差定位隔套、限位垫片，消除齿轮轴向径向旷量，根治负载切换瞬间咔咔冲击异响。
第七步：惰轮卡顿、隐性异响专项修复
检测中间惰轮转动顺畅度、轴承旷量、润滑状态，出现干涩、卡顿、异响、间隙超标直接更换原厂惰轮总成、静音轴承；清洁惰轮轴、修复轴面磨损，加注原厂耐高温长效润滑脂，恢复惰轮灵活传动，消除隐性啮合紊乱异响。
第八步：重度损伤、崩齿形变总成更换
针对齿面剥落、崩齿、齿轮形变、轴承抱死重度故障，直接更换原厂成套正时齿轮组件，杜绝单换单件导致的啮合不匹配、磨损不均、正时偏差问题；彻底清理齿轮室金属碎屑，防止残留杂质拉伤新齿轮齿面。
第九步：正时精准校对、整机匹配试车
严格按照卡特原厂正时刻度、对位标记精准装配，逐一对准曲轴、凸轮轴、喷油泵正时点位，精准校准配气相位与供油提前角；装配完成后做空载磨合、冷热机怠速试车、重载负载测试，确认齿轮室无异响、无震动、无漏油，发动机启动顺畅、怠速平稳、加速有力、排烟正常、动力达标，判定故障根治、零正时偏差隐患。
14.6 正时齿轮异响专项原厂维保零配件明细（中小维修批量常备）
本清单全覆盖卡特全系柴油发动机正时齿轮系统易损件、大修包、传动配件、定位紧固耗材、润滑防护配件，全部原厂正品、齿形参数精准、啮合间隙标准、正时对位适配，完全适配工地抢修、维修门店日常维保、批量批发备货，杜绝副厂件齿形偏差、硬度不足、间隙不准、正时错位引发的异响复发、动力下降、排烟超标、顶缸大修等次生故障。
1. 核心正时齿轮组件（专治啮合异响、磨损、正时漂移）

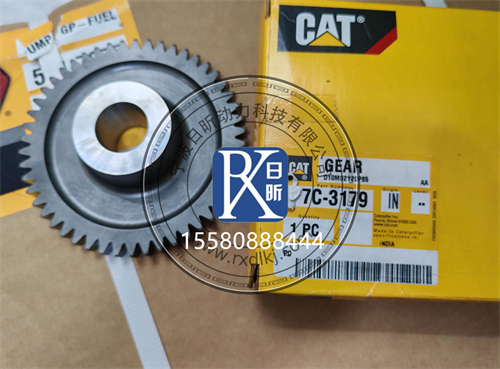

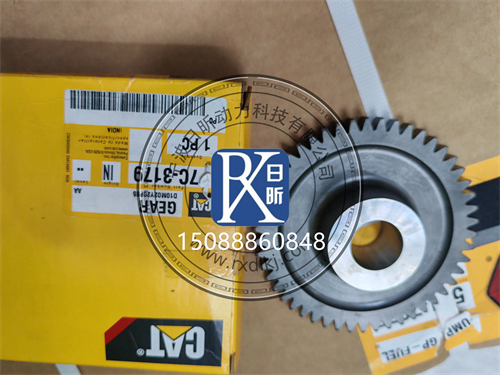

- 原厂曲轴正时齿轮、凸轮轴正时齿轮、喷油泵正时齿轮总成
- 正时中间惰轮总成、惰轮齿轮、过渡传动齿轮套件
- 齿轮齿面修复耗材、齿面抛光养护套件、精密校准配件
- 整机正时齿轮成套替换组件（重度磨损、崩齿大修刚需）
2. 定位间隙调整配件（专治齿隙失衡、挤压、松散异响）
- 原厂齿轮止推垫片、轴向定位隔套、限位套筒
- 正时齿轮间隙调整垫片、厚薄校准垫片、啮合微调套件
- 齿轮平行度校正垫片、端面定位防护垫片
3. 紧固防松配件（专治松动窜动、间歇冲击异响）
- 原厂高强度齿轮固定螺栓、曲轴齿轮锁紧螺栓、防松螺栓
- 正时齿轮防松锁片、弹簧垫片、自锁垫片、止动垫片
- 螺纹防松胶、耐高温紧固养护耗材、螺栓限位套件
4. 惰轮轴承系统配件（专治惰轮卡顿、隐性摩擦异响）

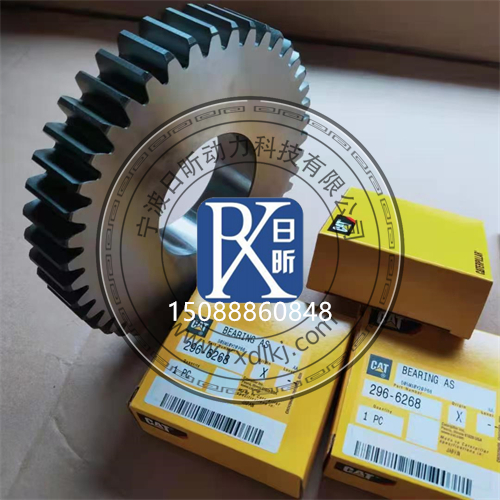

- 原厂正时惰轮静音轴承、高速耐磨轴承总成
- 惰轮轴、轴套衬套、轴承限位卡簧、防尘密封垫圈
- 耐高温长效润滑脂、轴承养护修复耗材
5. 齿轮室密封防护配件（专治漏油、进气、润滑失效次生异响）
- 原厂齿轮室盖密封垫、壳体密封垫、端盖密封全套
- 齿轮室曲轴油封、高低压油路密封胶圈、接头垫片
- 耐油耐高温密封胶、密封面修复耗材、防渗漏套件
- 原厂正时齿轮室全套大修密封包（中小维保批量常备）
6. 润滑系统配套耗材（预防异响复发、保障长效润滑）
- 原厂专用发动机机油、机油滤芯、适配粘度长效机油
- 齿轮室油道疏通清洗剂、油泥去除剂、润滑系统养护剂
- 机油管路、供油接头、防松卡箍、润滑防护配件
7. 正时校准工装配件（专治装配偏差、正时错位）
- 卡特原厂正时对位专用工装、曲轴定位工具、凸轮轴锁止工具
- 正时刻度校准尺、齿隙测量塞尺、啮合间隙检测套件
- 正时相位调校耗材、装配对位辅助配件
