一、4N‑2514飞轮齿圈结构参数、核心功能与失效机理

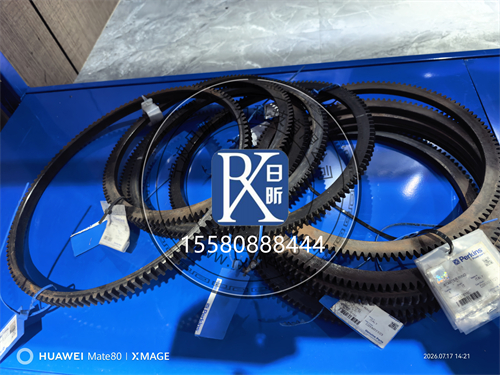

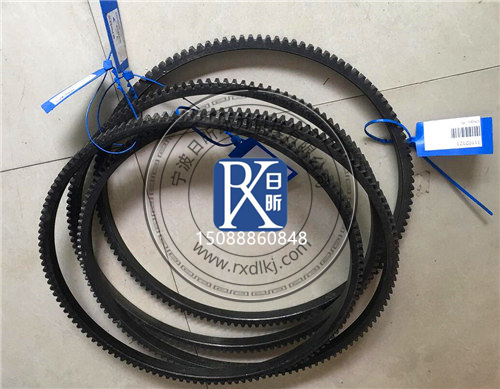

4N‑2514为卡特彼勒重型柴油发动机专用**113齿淬火合金钢飞轮齿圈**，等效替换件号421‑7283，采用热锻后高频淬火工艺，依靠过盈热压装配在飞轮外缘，不属于曲轴、起动机、离合器本体故障体系，是起动机驱动曲轴旋转起动的唯一啮合传动部件。核心参数：齿数113齿，材质合金结构钢，齿面高频淬火处理，装配方式热压过盈配合，适配配套飞轮件号2903280、4P8515、2569652等飞轮基体。
核心功能：起动机驱动齿轮与该齿圈啮合，将起动机扭矩传递至飞轮‑曲轴总成，实现发动机拖动起动；同时部分机型齿圈端面为曲轴转速传感器提供信号触发齿，参与ECU曲轴转速信号采集。该部件只承受起动瞬间冲击载荷，不参与发动机做功动力输出，故障全部集中在齿面啮合部位、齿圈与飞轮的过盈配合面两大位置。
专属失效机理分为三类：①起动冲击载荷造成齿面磨损、剥蚀、崩齿断齿；②过盈配合失效，齿圈相对飞轮打滑空转；③热处理损伤、过热退火，齿面硬度下降快速磨损。绝大多数损坏来源于起动机驱动齿轮回位不良、啮合错位、频繁强行打火冲击，少数来自飞轮基体配合面磨损变形。
故障逐级危害：一级轻症，局部齿面轻微磨损，偶发起动打齿异响；二级中症，部分轮齿剥蚀、倒角崩损，间歇性起动机空转；三级重症，局部连续断齿，多次起动失效、金属碎屑掉落；四级重度，齿圈相对飞轮周向打滑，起动完全无响应，转速信号错乱；五级终极损坏，大量轮齿碎裂，碎屑进入离合器壳体，造成起动机、离合器二次毁灭性损伤。

二、4N‑2514飞轮齿圈故障现象与分级甄别特征
将4N‑2514飞轮齿圈故障分为齿面磨损剥蚀型、轮齿崩断碎裂型、齿圈打滑移位型、热处理退火快速磨损失效型四大类别，区分起动机本体故障、飞轮本体故障，精准甄别齿圈本体缺陷。
2.1 齿面磨损剥蚀型
一级：起动瞬间间歇性金属打齿异响，发动机可以正常起动；二级：多组轮齿啮合面磨损倒角，起动机偶尔打滑空转；三级：齿面金属剥落、麻点凹坑，起动成功率明显下降；四级：齿厚大量损耗，大部分轮齿有效啮合高度不足；五级：齿形完全失效，起动机齿轮无法咬合，完全不能拖动曲轴。
2.2 轮齿崩断碎裂型（4N‑2514高发故障）
一级：个别轮齿边角崩缺，仅特定角度打火出现异响；二级：单颗轮齿完全断裂，壳体内部可发现金属碎粒；三级：连续2‑3颗轮齿断裂，部分位置完全无法啮合；四级：多处轮齿成片断裂，大部分角度起动都会打齿空转；五级：大量轮齿碎裂，碎块掉落离合器壳体内部，存在打坏离合器、壳体风险。判定阈值：连续断齿≥2颗，或单圈累计损坏轮齿超过12颗，禁止修补，必须更换齿圈。
2.3 齿圈打滑移位型（过盈配合失效）
一级：打火时起动机高速转动，曲轴偶尔不跟随转动，偶发打滑；二级：齿圈与飞轮发生周向相对位移，转速传感器信号紊乱，报曲轴位置故障码P0335；三级：打火时只有起动机转动，飞轮曲轴完全不动；四级：齿圈轴向窜动，运转出现周期性金属撞击异响；五级：齿圈彻底松脱，离合器壳内部出现剧烈撞击噪音。
2.4 热处理退火快速磨损失效型
一级：短时间使用后齿面快速磨损，无硬性撞击历史；二级：齿面无淬火硬度，极易出现压痕、塑性变形；三级：短周期内反复出现轮齿崩损，排除起动机故障仍然快速损坏；多为拆装加热温度超标，造成齿圈齿面退火，硬度丧失。
2.5 飞轮齿圈故障闭环逻辑
起动机齿轮回位卡滞、啮合错位→起动撞击打齿→齿圈磨损崩齿；拆装齿圈加热温度超过350℃→齿面退火硬度下降→快速磨损失效；飞轮配合圆表面磨损锈蚀→过盈预紧力不足→齿圈周向打滑移位；频繁冷机强行连续打火，反复冲击→加速轮齿疲劳断裂；齿圈碎裂产生金属碎屑→二次损坏起动机、离合器压盘、壳体。
三、4N‑2514飞轮齿圈故障深度原因剖析
3.1 齿面磨损、崩齿碎裂成因
起动机驱动齿轮回位弹簧失效，起动完成后齿轮不能退出，高速摩擦齿圈；起动机安装支架松动，齿轮与齿圈啮合错位，单边冲击轮齿；频繁短时间反复连续打火，高频冲击载荷造成轮齿疲劳；起动机驱动齿轮本身磨损，啮合间隙过大，每次起动发生撞击；离合器壳移位变形，造成起动机与飞轮同轴度偏差。
3.2 齿圈打滑周向移位成因
旧飞轮装配圆外径磨损、锈蚀、磕碰损伤，装配过盈量不足；齿圈热装时加热温度过高，材质回火，内圈尺寸永久变形；热装前飞轮装配表面油污、锈蚀未清理干净；冷却过程中发生偏移，没有完全到位；设备长期大冲击振动工况，逐步发生周向滑移。
3.3 退火快速磨损故障成因
拆卸旧齿圈时局部火焰长时间烘烤齿圈工作齿面，造成齿面淬火层退火；新齿圈装配加热温度大于350℃，齿面硬度下降；使用修复翻新齿圈，齿面未做高频淬火处理，硬度不达标。
3.4 次生关联故障诱因
未排查修复起动机本体缺陷，仅仅更换齿圈，新齿圈短期再次打坏；飞轮装配圆磕碰损伤，未修复直接压装新齿圈，很快发生打滑；离合器壳体变形，同轴偏差没有校正，反复冲击损坏齿圈。
四、4N‑2514飞轮齿圈原厂排查流程与分级修复工艺
4.1 标准化检测排查流程
1、工况采集：记录起动异响、空转发生条件，确认故障码有无曲轴位置信号异常；2、外观检视：拆解离合器壳观察孔，旋转飞轮逐圈检查全部113颗轮齿磨损、崩齿情况；3、标记齿圈与飞轮相对位置，判断是否发生周向移位；4、同步检测起动机驱动齿轮磨损、回位性能、起动机固定螺栓紧固状态；5、检查离合器壳体有无变形、安装位置偏移；6、拆下飞轮后，检测飞轮齿圈装配外圆尺寸，检查有无锈蚀、磕碰、磨损；7、分级判定方案：局部小崩角修整、翻面使用条件评估、直接更换4N‑2514齿圈，同时修复关联故障；8、装配完成后多次冷热机起动复测验证。
4.2 分级修复方案
4.2.1 齿面磨损剥蚀故障分级修复
一级：轻微局部磨损，仅打磨齿端毛刺倒角，同步检修起动机；二级：磨损范围小，可评估翻面安装（齿圈双面均可啮合前提下）；三级‑四级：齿厚损耗严重，禁止继续使用，更换全新4N‑2514齿圈；五级：直接更换齿圈，同时检查离合器内部有无金属碎屑，清理壳体。
4.2.2 轮齿崩断碎裂故障分级修复
一级：仅齿边角小崩缺，无裂纹，打磨毛刺，严格监控使用；二级及以上，出现完整断齿、连续断齿，不允许焊补修复，直接更换4N‑2514飞轮齿圈；五级故障，必须彻底清理离合器壳体内部金属碎块，排查起动机有无损伤。
4.2.3 齿圈打滑移位故障分级修复
一级‑二级：轻微移位，拆下齿圈，修复飞轮装配圆外径，保证过盈量；三级‑四级‑五级：飞轮装配圆磨损超差，优先修复飞轮基体，再热压全新4N‑2514齿圈；禁止在旧打滑齿圈上采用点焊、简单打销方式临时应急，短期会再次失效。
4.2.4 退火快速磨损失效故障修复
一经判定齿面退火硬度不足，直接更换全新原厂4N‑2514齿圈；拆装严格控制加热工艺，禁止火焰直接烘烤轮齿工作面。
4.2.5 4N‑2514齿圈拆装原厂工艺要点
拆卸：拆下飞轮总成，火焰仅加热齿圈非齿的外圈背部，温度控制280‑320℃，禁止火焰直烧轮齿，均匀加热后使用铜冲敲下旧齿圈，严禁敲击飞轮本体；装配：彻底清理飞轮装配外圆，去除锈蚀毛刺油污；新齿圈均匀加热至300‑340℃，不允许超过350℃，避免齿面退火；快速垂直压装到位，齿圈端面紧贴飞轮定位台阶，自然冷却，不得水冷急冷；冷却完成后检查齿圈无翘曲、无轴向窜动；对齿圈啮合入口倒角轻微修磨，保证起动机齿轮顺利导入啮合；同时完成飞轮端面、离合器壳体、起动机同轴度校验。过盈装配配合量控制在0.25‑0.60mm区间。
4.3 长效预防维保规范
定期检查起动机固定螺栓扭矩，检查驱动齿轮回位是否灵活，出现打齿异响及时停机排查，禁止反复强行打火；每2000小时通过离合器检视孔简易检查齿圈轮齿状态；拆装飞轮齿圈严格管控加热温度，不得直接烘烤轮齿工作面；更换齿圈必须同步排查起动机、离合器壳体同轴偏差，消除冲击诱因；设备大修时同步评估齿圈磨损，不要等到大量断齿后再维修；飞轮装配圆出现磕碰锈蚀要先修复，再装配新齿圈。

五、适配发动机型号与对应应用设备
件号4N‑2514飞轮齿圈，等效件421‑7283，适配卡特C9、C10、C11、C12、C13、C15、C18、3176、3406E发动机，113齿规格。
5.1 大型工程机械重载机型
适配设备：330C、330D、336D、336E、345C、345D、349D、374F挖掘机；621B、623B、627B铲运机；大型矿用工程机械；故障高发点：频繁重载起动、振动冲击大，容易出现崩齿、齿圈打滑。
5.2 工业发电机组与固定动力
适配设备：大功率卡特柴油发电机组、工业固定动力机组；故障高发点：频繁远程冷机起动，冲击载荷大，易发生齿面磨损。
5.3 道路重卡与特种车辆动力
适配设备：配置C13/C15发动机重型卡车、特种工程车辆；故障高发点：路面颠簸振动，起动机支架松动诱发打齿损坏。
六、4N‑2514飞轮齿圈配套大中小维修原厂零配件明细
针对4N‑2514飞轮齿圈故障，区分小保养隐患防控配件、中期维修专项配件、重度大修总成配件，适配齿圈更换、关联部件修复全套维保需求。
6.1 小保养隐患防控配件（一级‑二级轻症维护）
起动机驱动齿轮修理包；起动机固定螺栓、防松垫片；离合器壳体检视孔密封件；飞轮装配面清洁耗材；高温防卡剂；用于日常点检，提前消除啮合错位、螺栓松动隐患，保护齿圈。
6.2 中期维修专项配件（三级‑四级中度故障）
4N‑2514原厂飞轮齿圈（等效件421‑7283）；起动机总成/起动机单向器修理包；飞轮定位销；飞轮螺栓；离合器壳体修复垫片；同轴度调整垫片；飞轮装配圆修复耗材套件。适用于齿圈损坏，飞轮基体尚可修复，同步修复起动机啮合故障场景。
6.3 重度大修总成配件（五级重度损坏）
4N‑2514全新飞轮齿圈总成；适配飞轮基体总成（件号2903280、4P8515、2569652）；全套飞轮螺栓；起动机总成；离合器压盘、摩擦片全套大修包；离合器壳体总成；曲轴位置传感器。出现大量断齿、碎屑进入离合器内部，连带损坏起动机与离合器，做整套更换修复。
