沃尔沃遍达20500360单体泵（D5A/D7/TAD720/TAD730）故障甄别检修与原厂维保技术手册

沃尔沃遍达20500360单体泵（D5A/D7/TAD720/TAD730）故障甄别检修与原厂维保技术手册

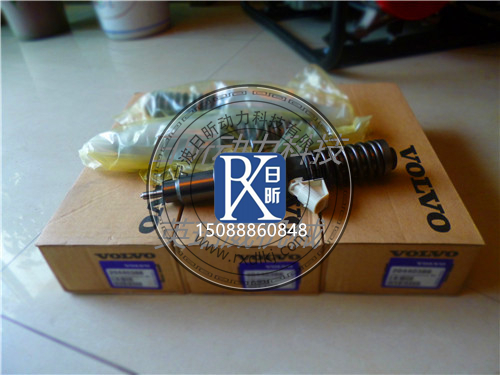

一、20500360单体泵基础参数、适配机型与配套件

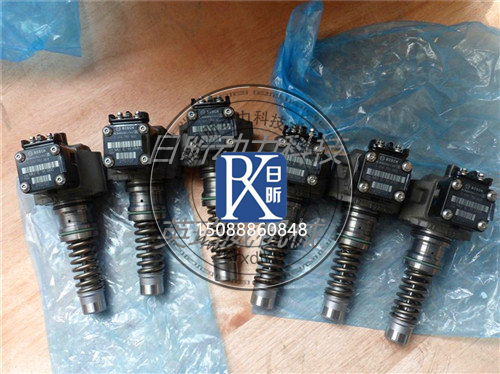

20500360（VOE20500360，博世互换件号0414401105）为沃尔沃遍达D5A/D7系列电控单体泵总成，适配D7A/D7C、TAD720/TAD730船机、发电机组EDC4电控发动机，是燃油供给系统高压建立核心精密偶件，独立单缸高压供油，精准控制供油正时、循环供油量，直接决定整机动力输出、怠速稳定性、排烟与油耗表现。本品为D7‑EDC4机型原配单体泵，与整套燃油、配气机构配件完全兼容：20502189喷油器、21896344进气门、21739130排气门、20459962进气门座圈、20459963排气门座圈、23935512气门导管、976013气门油封、24003284气门锁片。原厂采用高硬度柱塞‑套筒精密偶件，电控电磁阀控制供油始点，耐高压冲击、抗燃油介质腐蚀，适配船舶高盐雾潮湿、发电机组24h连续重载工况，严禁非标翻新总成、非配对柱塞偶件直接替代使用。
核心原厂结构参数：原厂件号20500360；电控电磁阀式单体泵；博世基础件号0414401105；单缸独立高压供油结构；柱塞‑套筒配对偶件不可单独互换；内置供油电磁阀、柱塞弹簧、滚轮挺柱组件；最大建立喷射压力1300‑1400bar；由凸轮轴驱动滚轮挺柱实现柱塞压油；六缸整机共计6支；大修必须全部上试验台校验，多缸参数偏差超差建议整组更换，禁止新旧混装、单支盲目替换；配套高压油管对接20502189机械喷油器，组成完整喷射链路。
精准适配动力机型：沃尔沃遍达船用主机辅机D5A‑T、D5A‑TA、D7A‑T、D7A‑TA、D7C‑TA；工业发电机组TAD520GE、TAD520VE、TAD720GE、TAD721GE、TAD722GE、TAD731GE‑EDC4、TAD732GE‑EDC4、TAD733GE‑EDC4；仅适配EDC4电控版本D5A/D7机型，不兼容机械泵版本D7、D11、D13共轨机型，无跨系列互换性。

二、核心功能与燃油系统防护作用
20500360单体泵安装于缸体侧面泵室内部，由发动机凸轮轴驱动，输出高压燃油经高压油管输送至20502189喷油器，完成单缸独立高压供油，是EDC4控制系统的核心执行部件，核心功能如下：
1、独立高压建压依靠凸轮轴‑滚轮‑柱塞机构，为每一缸独立建立喷射高压，摆脱共用高压油轨，各缸供油压力互不干扰，保障重载工况高压输出稳定。
2、电控控制供油正时与供油量ECU通过电磁阀通断时刻控制供油始点与供油持续时间，实现转速‑负荷动态调油，保障额定功率、扭矩输出，稳定怠速转速。
3、切断单缸供油保护电磁阀断电即可切断单缸高压供油，支持故障断缸保护、急停断油功能，规避失控飞车风险。
4、低压燃油充油回油低压柴油持续对单体泵内部进行冷却润滑，带走柱塞摩擦热量，回油同时排出内部空气，保障偶件工作温度稳定。
5、保障各缸做功均衡六支单体泵供油量、正时一致性直接决定各缸做功均匀度，避免怠速抖动、功率不足、排气温度不均衡、局部过热等连锁故障。
三、五级失效故障甄别（区分喷油器、进气、配气机构假性故障）
结合D7船机盐雾潮湿、发电机组长期满负荷连续运行工况，将20500360单体泵失效划分为五级故障，区分20502189喷油器故障、进气漏气、气门密封不良等相似故障，解决“更换喷油器故障依旧、动力不足油耗高”维修复发难题。
3.1 一级轻症：柱塞轻微磨损、供油量微量漂移（潜伏隐性故障）
甄别特征：冷启动正常，无明显排烟异常；整机动力小幅衰减，油耗缓慢上升；怠速存在轻微波动；无故障码或偶报供油偏差类故障；台架检测单缸供油量出现微量偏差，柱塞偶件轻微磨损；属于长期燃油杂质磨损潜伏故障，大修必须拆检校验，持续重载工况将快速恶化。
3.2 二级中症：偶发供油偏差、电磁阀响应滞后
甄别特征：冷机启动困难，冷态怠速抖动明显，热机工况有所改善；轻载黑烟，加速响应迟缓；偶发单缸做功不平衡；台架测试部分工况供油量偏移，电磁阀开闭响应时间超标；清洗可临时改善，短期运行再次复发，属于D7‑EDC4机型高发隐性通病。
3.3 三级重症：柱塞磨损内泄、回油量增大
甄别特征：冷热机启动困难；怠速剧烈抖动；大负荷动力严重不足；回油管路回油量显著增大；可报出各缸供油偏差故障码；台架检测柱塞内泄超标，高压建立不足；必须停机拆解校验更换单体泵总成。
3.4 四级重度：柱塞卡滞、电磁阀线圈损坏
甄别特征：严重缺缸，发动机剧烈抖动；单缸完全不做功；出现对应缸供油断路故障码；分为两种状态：柱塞卡死不建压，或者柱塞卡滞常开造成持续供油；极易出现排气超温、后燃，存在排气歧管起火风险，严禁重载运行。
3.5 五级终极：单体泵壳体开裂、燃油窜入机油恶性故障
甄别特征：机油油位异常升高、机油稀释；燃油窜入曲轴箱；泵壳体渗漏、泵室大量积柴油；存在机油稀释后润滑失效、整机抱轴高危风险；必须立即停机禁止启动。
3.6 故障闭环逻辑（D7‑EDC4机型专属）
柴油杂质、水分进入单体泵→柱塞‑套筒偶件磨粒磨损锈蚀→高压内泄增大、供油量漂移→动力下降、油耗升高、怠速抖动；偶件磨损加剧叠加电磁阀老化→单缸供油紊乱；只更换20502189喷油器，不校验单体泵，故障无法根除；单体泵供油紊乱→燃烧恶化，排气高温，加速喷油器烧蚀、气门活塞磨损，形成磨损‑供油失衡‑过热损坏的恶性循环。
四、故障深度成因专项剖析
4.1 燃油品质差，杂质水分侵入（首要诱因）
柴油杂质超标造成柱塞套筒磨粒磨损；燃油内部水分造成偶件锈蚀卡滞；劣质燃油胶质结焦，造成电磁阀阀芯卡滞，是单体泵早期失效最主要诱因；船用机组油箱冷凝进水极易加速单体泵损坏。
4.2 低压燃油过滤维护不到位
燃油滤芯超期服役、油水分离器未定期排水；滤芯破损、装配旁通，杂质不经过滤直接进入单体泵泵室，快速造成精密偶件损伤。
4.3 凸轮驱动机构异常
凸轮轴凸轮磨损、滚轮挺柱磨损碎裂，造成单体泵柱塞行程不足，高压建立不足；挺柱卡滞，造成柱塞往复运动受阻，引发供油紊乱、柱塞早期断裂损坏。
4.4 装配工艺不规范
泵室清洁不到位，残留金属碎屑杂质；密封O型圈漏装、重复使用、装配划伤；单体泵安装歪斜，滚轮与凸轮接触偏移，造成单侧偏磨；固定螺栓紧固力矩不均、力矩超标，造成壳体变形，柱塞卡滞；高压油管安装不对中，接头应力传导至单体泵壳体，造成壳体微裂渗漏。
4.5 次生连锁故障
单体泵柱塞磨损内泄→高压不足，燃烧恶化，黑烟大，油耗飙升；电磁阀卡滞、柱塞卡死→单缸不做功，整机剧烈抖动；壳体破损燃油窜入油底壳→机油稀释，润滑失效，存在曲轴、轴瓦抱瓦重大机械风险；供油正时紊乱→排气温度过高，烧毁20502189喷油器、烧蚀活塞、气门。
五、五级分级修复方案与原厂标准化装配工艺
5.1 五级故障分级处置标准
5.1.1 一级轻症（柱塞轻微磨损，供油量微量漂移）
整机大修，全部拆下20500360单体泵上专用单体泵试验台检测；校验各缸供油量、回油量、电磁阀响应时间；参数超差直接更换；全部更换全新O型密封圈；同步校验20502189喷油器；检修燃油过滤系统，排查燃油污染根源。
5.1.2 二级中症（偶发供油偏差，电磁阀响应滞后）
全部拆下单体泵台架校验；电磁阀失效、柱塞偶件磨损超差直接更换原厂20500360总成；全部更换泵体O型密封圈；校验高压油管，同步校验喷油器总成；更换全套燃油滤芯，排放油水分离器积水；试车验证怠速、加速、排烟恢复正常。
5.1.3 三级重症（柱塞磨损，回油量大）
磨损内泄超差单体泵直接报废，更换原厂20500360单体泵总成；六支全部台架比对，多缸参数偏差大建议整组更换；全新O型密封圈全部更换；检查凸轮轴凸轮、滚轮挺柱磨损状态；校验高压油管，校验20502189喷油器；彻底清洗燃油箱、燃油管路，排除燃油污染根源，满载试车验收。
5.1.4 四级重度（柱塞卡滞，电磁阀线圈损坏）
失效单体泵全部报废更换；拆解检查凸轮轴、滚轮挺柱有无碎裂损伤；彻底清洁缸体泵室内部金属碎屑；全部使用全新O型密封圈；同步校验喷油器，读取ECU故障码完成故障清除；多级负载试车，确认无缺缸、无故障码。
5.1.5 五级终极（壳体开裂，燃油窜入机油）
立即停机禁止启动；放出全部被稀释机油，检查轴瓦、曲轴有无磨损损伤；清理油底壳、泵室内部柴油；受损部件全部修复更换；整组更换20500360单体泵总成及全部密封件；清洗整套燃油系统，更换全部燃油滤芯；完成ECU故障清除，多轮试车消除高危隐患。

5.2 原厂标准化拆装、装配工艺（D7‑EDC4专属）
拆卸规范：1、冷机停机，断开整机电源，释放油路残余压力；2、标记各缸单体泵、高压油管、电磁阀插头对应缸位，严禁混装；3、拆卸高压油管、低压进回油管路，拆卸电磁阀线束接头；4、松开单体泵压紧固定螺栓，使用专用工具平稳取出20500360单体泵总成；5、彻底清理缸体泵室内部油污、金属碎屑，取出旧O型密封圈，禁止密封圈残屑残留泵室；6、检查泵室腔体无裂纹、无损伤，凸轮轴凸轮、滚轮挺柱磨损必须先行检修；单体泵做好缸位标记，做好防尘保护。
装配校准规范：1、核验件号20500360，确认适配D5A/D7‑EDC4电控机型；2、新单体泵做好防尘，装配前拆除保护堵头；3、全新原厂规格O型密封圈，涂抹少量洁净柴油，小心装入密封圈槽，禁止密封圈划伤、扭曲；4、确认凸轮轴凸轮位置，使滚轮挺柱处于下行位置，平稳垂直将单体泵装入泵室，禁止歪斜、撬动，防止密封圈剪切损伤；5、压紧螺栓分2‑3遍对角分次均匀紧固，严格遵循原厂规定力矩，禁止暴力一次性拧死；6、按标记复原低压进回油管、高压油管，高压油管接头铜垫片全部换新；7、复原电磁阀线束插头，插头锁紧到位；8、装配完成后手动盘车数圈，确认凸轮驱动机构运动无卡滞；9、燃油系统彻底排气，接通电源清除历史故障码；10、冷热机交替试车，怠速、各负载工况，读取ECU各缸供油参数，确认无故障码、无抖动、排烟正常，高压低压油路无渗漏。
六、精准适配机型与应用场景
6.1 精准适配发动机机型
沃尔沃遍达船用发动机：D5A‑T、D5A‑TA、D7A‑T、D7A‑TA、D7C‑TA（仅限EDC4电控版本）；沃尔沃工业发电机组：TAD520GE、TAD520VE、TAD720GE、TAD721GE、TAD722GE、TAD731GE‑EDC4、TAD732GE‑EDC4、TAD733GE‑EDC4；不兼容机械版D7、D11、D13共轨机型。
6.2 终端应用设备场景
工程船、渔船、商船船用主辅动力机组；野外固定式工业发电机组、应急备用电站；适配海上高盐雾、高湿度、持续高温、24小时满负荷连续运行、频繁变载启停严苛工况。
七、配套原厂维保配件清单
7.1 单体泵大修核心配对件
20500360单体泵总成、单体泵O型密封圈全套、高压油管总成、高压油管铜密封垫片、低压回油软管；配套喷油件：20502189喷油器总成；配套配气件：21896344进气门、21739130排气门、23935512气门导管、976013气门油封、24003284气门锁片、20459962/20459963进排气门座圈。
7.2 燃油系统过滤配件
864315燃油滤芯、油水分离器总成、燃油粗滤；大修同步检查凸轮轴、滚轮挺柱磨损状态。
7.3 缸盖及整机大修密封配件
24379458缸盖垫片、20725316气门室盖垫、进排气歧管密封垫全套；大修后必须更换全新沃尔沃原厂柴油机油、机油滤芯。
八、长效维保规范（杜绝单体泵磨损卡滞、窜油复发）
1、发动机大修时，20500360单体泵必须全部拆检上单体泵专用试验台校验；多缸供油量、回油量、电磁阀响应时间超差，建议整组更换，不建议只更换单支；2、每次拆卸单体泵，O型密封圈必须全部更换全新件，旧密封圈严禁重复复用；3、严格按期更换燃油滤芯、油水分离器，定期排放分离器积水，杜绝水分杂质进入单体泵泵室；4、严禁使用劣质柴油，杂质与水分是单体泵柱塞偶件早期失效首要诱因；5、拆装作业必须保证泵室绝对清洁，禁止金属碎屑残留，装配密封圈不得划伤扭曲；螺栓严格按照对角分次紧固，禁止暴力超力矩拧紧；6、检修单体泵故障，必须同步校验20502189喷油器，喷油器故障会反向加剧单体泵负载，只更换单体泵不处理喷油器故障极易复发；7、必须使用原厂20500360单体泵总成，翻新、副厂总成柱塞偶件精度不足，重载工况极易出现卡滞、壳体开裂，带来重大机械事故风险；8、机组避免长期低负荷怠速运行，低负荷容易造成燃油胶质沉积，电磁阀阀芯结胶卡滞，定期带额定负荷运行，维护燃油系统工况稳定；9、一旦出现机油油位不明升高，必须第一时间停机排查单体泵壳体渗漏，禁止继续运行，防止机油稀释造成抱轴损坏整机。
