沃尔沃遍达24768946海水泵（D7船机专属）故障甄别检修与原厂维保技术手册

沃尔沃遍达24768946海水泵（D7船机专属）故障甄别检修与原厂维保技术手册
一、24768946海水泵基础参数、替换件号与适配机型、配套件

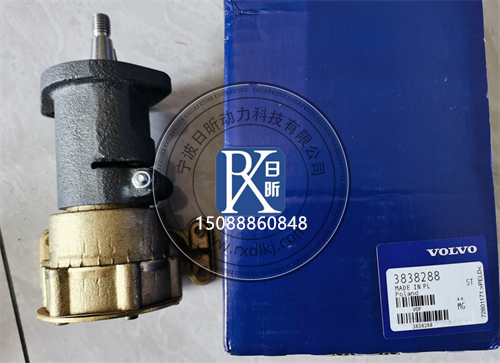

24768946（VOE24768946，通用互换件号3838288）为沃尔沃遍达D7船机专用外置海水泵（原水泵/舷外水泵），区别于发动机内置24318489防冻液淡水泵，专用于船舶工况海水抽吸、换热器散热循环，是船机专属二级冷却核心总成。本品为D7船用主机/辅机原配海水泵，与整机冷却系统、燃油系统、配气系统配件100%兼容适配，完美匹配前期全套维保配件体系：24318489淡水泵、20500360单体泵、20502189喷油器、24003284气门锁片、976013气门油封，是杜绝船机重载高温、换热器结垢、冷却失效、停机故障的关键部件。原厂采用防腐泵体、耐盐雾橡胶叶轮、密封轴承结构，专为海水高腐蚀、高杂质、潮汐交变工况设计，抗盐蚀、抗淤堵、耐频繁启停，严禁普通淡水水泵、劣质非标叶轮总成替代使用。
核心原厂结构参数：原厂主件号24768946；通用互换副件号3838288，两型号安装尺寸、流量、扬程、接口规格完全通用，可直接无损互换；船机外置独立海水泵，皮带驱动结构；内置柔性多叶耐盐橡胶叶轮、防腐泵腔、防水密封轴承；专属海水大流量设计，为板式换热器、机油冷却器提供循环水源；适配船舶海水杂质、泥沙、海藻混杂恶劣介质；工作适配海水温度-10℃～60℃；整体模块化总成设计，支持快速拆检更换；单台船机装配1只，属于船机高频损耗件，年度维保、中修必须检测更换叶轮，大修直接总成换新。
精准适配动力机型：沃尔沃遍达船用主机辅机D7A、D7C、D7A-T、D7A-TA全系船用机型；专属适配D7船机平台，不适配发电机组机型、无海水冷却系统的陆用机型，不兼容D4/D5/D9/D11系列船机，无跨系列通用互换性。

二、核心功能与船机整机防护作用
24768946海水泵独立安装于发动机前端外置支架，皮带驱动独立运转，抽吸船外海水进入整机冷却回路，流经海水换热器、机油冷却器，带走防冻液余热与机油高温，配合24318489内置淡水泵组成双级闭环散热系统，是船机独有、陆用机组无的核心散热总成，直接决定船舶重载续航稳定性，核心功能如下：
1、船机二级散热换热持续抽取舷外海水，通过板式换热器带走防冻液循环热量，实现整机恒温散热，杜绝船舶满载航行、长时间怠速停泊高温报警。
2、机油强制冷却稳压独立为机油冷却器提供海水循环，稳定机油工作温度，避免船机连续重载机油高温变稀、润滑失效，保护轴瓦、活塞、曲轴运转安全。
3、隔离海水与防冻液回路通过换热器物理隔离，杜绝海水进入发动机缸体水道，防止缸体、水道盐蚀结垢、管路堵塞，保护24318489淡水泵与整机水道长效洁净。
4、适配船舶恶劣工况散热针对海水泥沙、海藻、杂质多的工况设计，大流量抗堵结构，保障风浪航行、浅水作业、潮汐变载下散热不中断。
5、保障燃油配气系统稳定精准控制整机热平衡，避免20500360单体泵、20502189喷油器高温结胶卡滞、配气机构热变形、气门油封老化失效，稳定船机动力与油耗。
三、五级失效故障甄别（区分淡水泵、换热器、管路假性高温）
结合D7船机长期海水腐蚀、泥沙淤堵、24h航行作业、盐雾侵蚀工况，将24768946海水泵失效划分为五级故障，精准区分24318489淡水泵故障、换热器结垢堵塞、管路漏气、滤网堵塞等假性高温问题，解决“船机空载正常、航行重载必高温、换水不根治”的维修复发难题。
3.1 一级轻症：叶轮轻微老化、流量微衰（潜伏隐性故障）
甄别特征：整机空载、怠速水温正常；满载航行水温缓慢升高，无报警、无异响；海水出水流量略小于新机标准；拆解可见叶轮橡胶轻微硬化、细微裂纹、边缘轻微磨损，无断裂、无脱胶；属于海水盐蚀、长期交变负荷潜伏老化故障，年度维保必须更换叶轮，持续航行会快速恶化。
3.2 二级中症：流量不足、重载间歇性高温
甄别特征：停泊怠速温控正常，航行负载超60%水温快速飙升；海水出水口出水偏弱、水流断续；换热器表面温度偏高，机油温度同步上升；拆解可见叶轮局部磨损、变形、轻微粘连结垢，泵腔残留泥沙杂质；清洗管路可临时缓解，出海作业再次复发，属于D7船机最高发隐性通病。
3.3 三级重症：叶轮变形偏磨、出水不稳
甄别特征：冷热机航行均出现水温波动，频繁短暂高温预警；海水出水忽大忽小、水流紊乱；泵体轻微异响，皮带无打滑；拆解可见叶轮偏心变形、叶片磨损不均、局部塌陷，泵水效率大幅下降，必须停机拆检更换叶轮总成。
3.4 四级重度：叶轮破损、吸空漏水、持续高温
甄别特征：航行全程高温报警，无法满载作业；海水出水极小或断续出水；泵体进气异响、吸空噪音明显；泵轴密封轻微渗水、泵体周边潮湿；拆解可见叶轮叶片断裂、缺损、橡胶脱落，泵水功能基本失效，严禁重载航行。
3.5 五级终极：叶轮卡死、泵体失效、完全断水
甄别特征：海水泵卡死、皮带打滑冒烟、前端剧烈异响；完全无海水出水，开机瞬间极速高温；叶轮崩碎、脱落、卡死泵腔，杂质堵塞换热器管路；直接引发整机高温拉缸、冲缸垫、喷油器热失效，属于船舶高危停机故障，必须立即停机停航。
3.6 故障闭环逻辑（D7船机专属）
海水泥沙杂质、盐蚀老化→叶轮硬化磨损、轻微变形→海水流量下降→换热器换热不足→重载水温油温升高→燃油配气系统高温故障；叶轮磨损失衡→泵腔偏磨、密封渗水、进气吸空→出水紊乱、高温加剧；只清洗换热器、滤网，不更换老化海水泵叶轮→供水瓶颈未消除，航行高温反复复发，形成盐蚀-流量衰减-高温-整机损耗的恶性循环。
四、故障深度成因专项剖析
4.1 海水盐蚀、杂质淤堵（首要诱因）
船舶海水含泥沙、海藻、贝壳碎屑、盐分，长期冲刷侵蚀叶轮橡胶材质，造成橡胶硬化、老化、开裂；杂质进入泵腔淤积，磨损叶轮、堵塞泵水通道，大幅降低海水泵流量与效率，是海水泵早期失效的核心原因。
4.2 长期干湿交变、盐雾侵蚀老化
船机停机后泵腔海水残留蒸发结盐，再次启动海水冲刷冲击，长期干湿、盐雾交变工况，加速叶轮橡胶老化、密封件硬化失效，远快于陆用淡水泵损耗速度。
4.3 皮带张力异常、驱动偏心
皮带过紧加剧泵轴与轴承径向载荷，加速轴承磨损、密封件偏磨渗水；皮带过松打滑，水泵转速不足、海水流量偏低；皮带安装歪斜，导致叶轮偏心运转，快速引发叶片变形、断裂故障。
4.4 维保操作不规范
叶轮超期不换、旧叶轮重复复用；海水滤网长期不清理，杂质直入泵体；拆装暴力撬动，造成泵腔变形、叶轮装配错位；停机未排空泵腔残留海水，低温结冰胀裂叶轮、盐垢固结磨损配件。
4.5 次生连锁故障
海水泵流量不足→换热器换热失效→整机高温、机油高温稀释→轴瓦磨损、活塞过热；高温导致20500360单体泵、20502189喷油器结胶卡滞，燃烧恶化、黑烟大、动力衰减、油耗飙升；严重高温引发24318489淡水泵工况异常、缸盖变形、冲缸垫，造成船舶停航大修巨额损失。

五、五级分级修复方案与原厂标准化装配工艺
5.1 五级故障分级处置标准
5.1.1 一级轻症（叶轮老化、流量微衰）
年度常规维保、船机中修强制更换全新原厂海水泵叶轮；彻底清理泵腔盐垢、泥沙杂质；清洗海水滤网、进水管道与换热器；校准皮带张力，恢复标准海水流量，杜绝航行隐性高温隐患。
5.1.2 二级中症（重载高温、流量不足）
直接更换全新原厂适配叶轮；全面清洗海水进回管路、换热器芯体、滤网，疏通堵塞通道；检查泵腔磨损、密封状态，失效密封件同步更换；满载航行试车，验证重载水温、油温稳定。
5.1.3 三级重症（叶轮变形、出水不稳）
报废旧叶轮，更换全新原厂配件；检查泵腔内壁磨损、泵轴同轴度；检修皮带、涨紧轮工况，消除驱动偏心问题；彻底排空管路空气，杜绝吸空现象；航行试车无异响、出水稳定、温控正常。
5.1.4 四级重度（叶轮破损、渗水吸空）
整体检修海水泵总成，更换破损叶轮与老化密封套件；排查管路漏气、滤网破损、进水不足问题；深度清洗换热器结垢堵塞；校准皮带同轴度与张力，多级负载航行试车，杜绝高温渗水复发。
5.1.5 五级终极（叶轮卡死、完全断水）
立即停机停航，禁止再次启动；拆解清理泵腔残留碎叶、杂质，彻底疏通换热器与管路；检查泵体、泵轴是否变形损坏，损坏则直接更换24768946全新总成；全面排查整机高温热损伤部件，修复更换受损配件；满水试车、重载航行验收，消除高危故障隐患。
5.2 原厂标准化拆装、装配工艺（D7船机专属）
拆卸规范：1、停机熄火，关闭船外海水进水阀，排空泵体与管路残留海水；2、拆除前端传动皮带，标记皮带走向与安装位置；3、拆卸海水泵端盖固定螺栓，平稳取下泵端盖；4、徒手或使用专用工具轻柔取出叶轮，禁止暴力撬动划伤泵腔；5、彻底清理泵腔、端盖盐垢、泥沙、残留杂质；6、检查泵腔内壁、泵轴无拉伤、变形、锈蚀，损坏部件先行更换。
装配校准规范：1、核验件号24768946/3838288，确认适配D7船机机型；2、新叶轮外观检查，叶片完整、无裂纹、无变形、弹性良好；3、更换全新原厂端盖密封垫、轴封，禁止旧密封件复用；4、叶轮轻柔对位装配，确保贴合泵轴、转动顺畅无卡滞；5、对位安装泵端盖，螺栓分次对角均匀紧固，力矩均匀杜绝渗水漏气；6、复位传动皮带，精准校准皮带张力与同轴度，无偏移、无打滑；7、打开海水进水阀，管路满水排气，杜绝吸空进气；8、怠速运行观察海水出水顺畅、泵体无异响、无渗漏；9、近海空载、重载交替试车，全程监测水温油温，散热正常即为合格。
六、精准适配机型与应用场景
6.1 精准适配发动机机型
沃尔沃遍达船用发动机：D7A、D7C、D7A-T、D7A-TA全系船用主机、船用辅机；仅适配带海水冷却系统的船机版本，不适用D7陆用发电机组、无海水回路机型，不兼容D4/D5/D9等其他船机系列。
6.2 终端应用设备场景
工程作业船、渔船、运输商船、公务船舶D7动力机组；适配海上高盐雾、海水腐蚀、泥沙淤堵、24小时连续航行、满载变载启停的严苛船用工况，长效保障船机散热稳定、航行无故障。
七、配套原厂维保配件清单
7.1 海水泵大修核心配对件

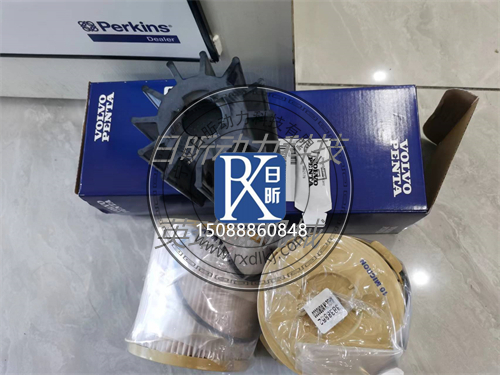

24768946海水泵总成、专用海水叶轮、端盖密封垫片、泵轴密封套件、传动皮带、皮带涨紧轮、惰轮；配套冷却系统件：24318489淡水泵、板式换热器、海水滤器；整机配套精密件：20500360单体泵、20502189喷油器、24003284气门锁片、976013气门油封。
7.2 海水冷却系统配套配件
海水进水滤网、海底阀、海水进出水管、管路卡箍、换热器密封垫、水温感应探头。
7.3 整机大修密封与耗材
24379458缸盖垫片、20725316气门室盖垫、进排气歧管密封垫；沃尔沃原厂柴油机油、机滤、空滤、柴滤、冷却系统清洗剂。
八、长效维保规范（杜绝海水泵老化、航行高温复发）
1、D7船机每年例行维保必须更换海水泵叶轮，中修强制检修泵体密封与轴承，大修直接更换24768946全新总成，叶轮盐蚀老化为不可逆损耗；2、每次拆装海水泵必须更换全新密封垫片与轴封，严禁旧密封件复用、残缺安装，杜绝渗水吸空；3、船舶每次作业归来、停泊前，清水冲洗海水滤网，定期深度清洗换热器盐垢泥沙，从根源减少泵体淤堵磨损；4、冬季停泊或长期停机，必须排空泵腔与管路残留海水，防止结冰胀裂叶轮、盐垢固结腐蚀配件；5、严格校准皮带张力与同轴度，避免偏心磨损、打滑丢转，减少海水泵驱动损耗；6、装配严禁暴力撬动，保证泵腔洁净、叶轮装配顺畅无卡滞，防止隐性变形损伤；7、必须使用原厂24768946/3838288海水泵及配套叶轮，副厂叶轮耐盐蚀性差、叶片精度不足，极易断裂卡死引发航行故障；8、禁止船舶长期浅水、浑浊水域超负荷航行，减少泥沙杂质吸入，降低海水泵工作负荷；9、日常航行巡检重点观察海水出水流量、泵体异响、水温变化，发现流量减弱、水温偏高立即检修，杜绝小故障演变为停机高温事故。
