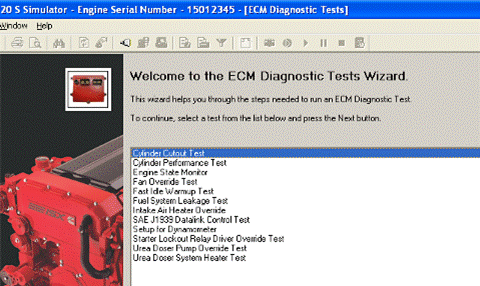

福田康明斯ISF2.8 CM2220柴油发动机ECM诊断测试功能INSITE诊断软件

福田康明斯ISF2.8 CM2220柴油发动机ECM诊断测试功能INSITE诊断软件

关于INSITE的版本要求

•          7.3或更高版本

•          对DEF控制器进行标定，需要升级至Feature Pack 2

福田康明斯ISF2.8 CM2220柴油发动机后处理高NOx含量重设

•         该测试用来确定福田康明斯ISF2.8 CM2220柴油发动机是否工作在重设高NOx含量所要求的工况下

•         需要汽车在底盘测功机上行驶，以验证经过了正确的维修，然后才能使故障代码1694, 2772 和 2773 变成非现行

•         可以使用INSITE来监测福田康明斯ISF2.8 CM2220柴油发动机是否满足故障代码变成非现行、熄灭MIL灯所要求的条件

福田康明斯ISF2.8 CM2220柴油发动机气缸断缸测试

•          通过断缸，寻找工作不正常的气缸

福田康明斯ISF2.8 CM2220柴油发动机气缸性能测试

•          该测试可帮助查找工作不正常的气缸

•          该测试自动依次断缸并计算，确定每个气缸对福田康明斯ISF2.8 CM2220柴油发动机性能的贡献程度

福田康明斯ISF2.8 CM2220柴油发动机排气处理液喷射单元超控测试

•          仅适用于ISF2.8/3.8 CM2220 AN 福田康明斯ISF2.8 CM2220柴油发动机

•          测试固定时间内柴油机排气处理液(DEF)的喷射量

•          测试时，必须从分解管上拆下DEF喷射阀

福田康明斯ISF2.8 CM2220柴油发动机排气处理液加热系统测试

•          仅适用于ISF2.8/3.8 CM2220 AN 福田康明斯ISF2.8 CM2220柴油发动机

•          该测试可以检查柴油机排气处理系统所有已安装的加热器

•          可以测试某个单独的加热器，也可以同时测试多个加热器

•          可以帮助诊断加热器或加热器继电器的故障

•          延时功能可以推迟测试开始的时间，使测试者有足够时间走到加热器前

福田康明斯ISF2.8 CM2220柴油发动机燃油系统泄漏测试

•          手动测试，使燃油系统加压

•          可以使福田康明斯ISF2.8 CM2220柴油发动机运行在高的油轨压力状态，在空载情况下模拟正常工作工况

•          与以前版本相比，INSITE 7.3 Feature Pack 2 或更高版本会使测试时的油轨压力更高

福田康明斯ISF2.8 CM2220柴油发动机开关和传感器的间歇性连接测试

•          该测试可以帮助确认福田康明斯ISF2.8 CM2220柴油发动机线束是否松脱或存在间歇性的连接、开路或短路等故障

•          该测试显示ECM读到的开关和传感器的读数

•          同时记录测试过程传感器信号电压的最大值，以及开关状态的变化

福田康明斯ISF2.8 CM2220柴油发动机电子控制系统故障诊断介绍

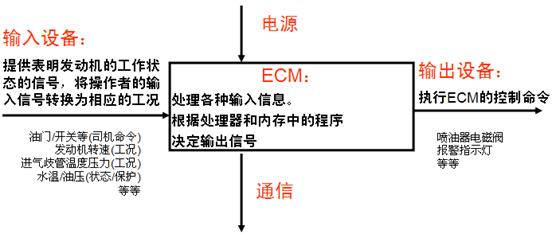

福田康明斯ISF2.8 CM2220柴油发动机电子控制系统原理

准确控制喷油量和喷油正时。降低排放，优化性能

福田康明斯ISF2.8 CM2220柴油发动机ECM电源介绍

•          三路组成：

–         不间断电源

–         经过钥匙开关的开关电源

–         ECM到电池负极的接地线

•          电源正常， ECM即可自检工作。

–         注意钥匙开关加电时，四个报警灯是否规律亮、灭

•          不间断电源在数据存储方面的重要性

–         ECM断电30秒后才可拔电源，储存数据用

•          钥匙门开关位置

–         附件/关闭/运行(点火)/起动(机)

福田康明斯ISF2.8 CM2220柴油发动机传感器介绍

•     温度传感器：

–     热敏电阻式，被动式两线(P10)。

–     温度升高，电阻降低；信号电压降低。

–     根据电路图技术规范，测量电阻判断好坏

•     压力传感器：

–     电容式：只能通过测试信号电压判断好坏

–     压电晶体式（Bosch）：测量电阻判断好坏

•     液位传感器：

–     OEM负责。未安装时，可能需要短接

•     速度传感器：福田康明斯ISF2.8 CM2220柴油发动机转速/位置、车速

–     VR：根据电路图技术规范，测量电阻判断好坏

–     霍尔效应：手动盘车，测量信号电压，0V和5V。

•     位置：油门踏板

福田康明斯ISF2.8 CM2220柴油发动机故障代码状态转变

•         ‘故障代码状态转变’是通过制造“相反”故障代码的过程，并通过其实际反映，来判断到底是传感器内部、线束还是ECM内部出现故障

•         通过插拔传感器接头或ECM接头的简单方式，来判断具体故障点

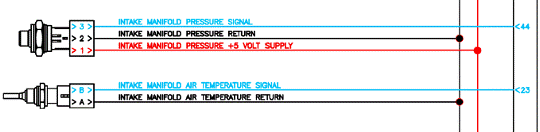

进气歧管压力传感器，进气歧管温度传感器的接线

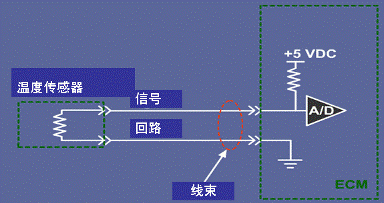

福田康明斯ISF2.8 CM2220柴油发动机温度传感器的工作原理

•          随着温度升高，信号电压降低

•          随着温度降低，信号电压升高

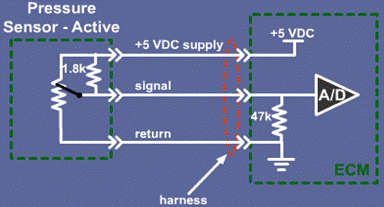

福田康明斯ISF2.8 CM2220柴油发动机压力传感器的工作原理

•          随着压力升高，信号电压升高

•          随着压力降低，信号电压降低

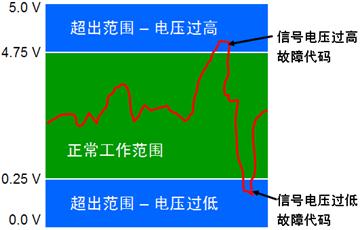

福田康明斯ISF2.8 CM2220柴油发动机信号电压工作范围和故障代码的产生

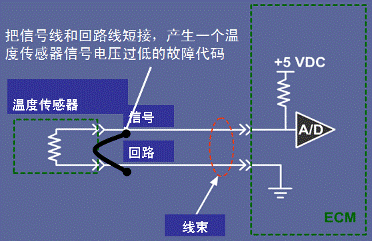

福田康明斯ISF2.8 CM2220柴油发动机温度传感器诊断

福田康明斯ISF2.8 CM2220柴油发动机压力传感器诊断

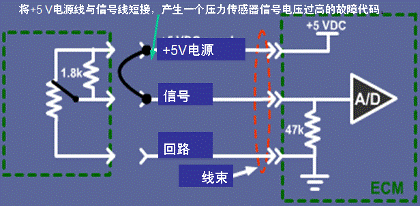

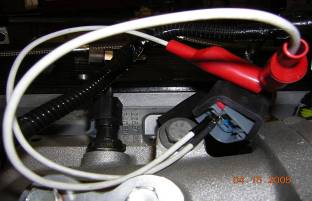

使用测试导线改变故障代码状态

福田康明斯ISF2.8 CM2220柴油发动机输出部分总结

•         执行器：根据ECM的控制指令，将阀调至要求的位置。

–     常开/常闭：(燃油切断、喷油器电磁阀、四极废气旁通阀)

–     位置变化控制福田康明斯ISF2.8 CM2220柴油发动机：（Bosch-EFC，变速风扇）。

•         ECM发出的控制命令：

–     通断信号

–     PWM信号

•         常开/常闭式：可用通断信号或PWM信号

•         位置变化式：只能使用PWM信号

福田康明斯ISF2.8 CM2220柴油发动机电控系统故障如何排除

•         连接Insite

•         读出故障代码（或由报警灯读出）

•         根据故障树(故障诊断与排除手册)，找出故障元件和故障原因

•         根据电路图，找出故障元件相关电路

•         根据技术规范，检查元件好坏

•         检查线束好坏：导通性/与地短路/与电源短路

•         检查插针好坏

•         输入/输出关系是机型课内容

福田康明斯ISF2.8 CM2220柴油发动机电子控制系统回顾

ECM 福田康明斯ISF2.8 CM2220柴油发动机线束接头有多少根触针？ ECM OEM线束接头有多少根触针？ 燃油油轨压力传感器有什么作用？ ISF3.8 福田康明斯ISF2.8 CM2220柴油发动机上配备有几个喷油器驱动器？ 福田康明斯ISF2.8 CM2220柴油发动机位置传感器位于何处？ 机油压力传感器是常 ______ 式的？
