一、飞轮系统结构原理与功能详解

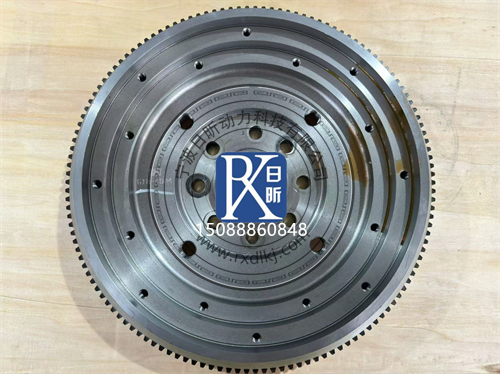

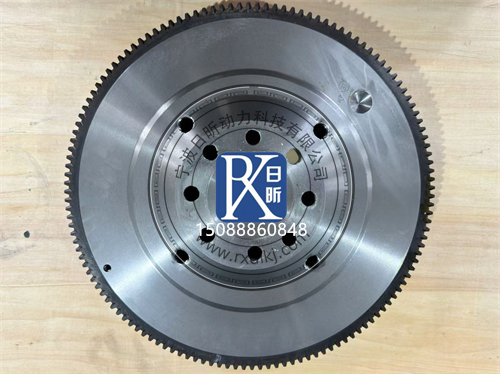

1.1 飞轮总成结构组成
沃尔沃柴油发动机飞轮总成由以下核心部件构成，各部件协同完成惯量储存、动力传递与信号采集功能：
表格
部件名称 结构特征 核心功能
飞轮本体 高强度铸铁 / 球墨铸铁圆盘，外缘加厚设计 储存旋转惯量，平抑转速波动
飞轮齿圈 中频淬火钢制齿圈，热压装配于飞轮外缘 与启动马达齿轮啮合，传递启动扭矩
飞轮螺栓 高强度 12.9 级六角法兰面螺栓，带防松设计 将飞轮紧固于曲轴输出法兰
定位销 圆柱定位销，过盈配合安装于法兰面 保证飞轮与曲轴的同轴度与相位定位
导向轴承 / 衬套 飞轮中心孔内滚针轴承或铜基衬套 支撑变速箱输入轴前端，保证对中
信号齿圈 / 磁钢 飞******面或外缘集成信号发生装置 为 ECU 提供曲轴转速与上止点信号
双质量飞轮组件（部分机型） 初级飞轮 + 次级飞轮 + 弧形弹簧阻尼系统 隔离曲轴扭转振动，降低传动系统冲击
1.2 飞轮核心功能深度解析
惯量补偿功能：飞轮利用自身质量矩储存做功冲程的动能，在排气、进气、压缩三个非做功冲程释放能量，将曲轴角速度波动控制在 ±5% 以内。沃尔沃 D13 系列飞轮惯量设计值约为 3.2-4.5kg・m²，确保怠速 600-700rpm 时运转平稳无明显抖动。
启动啮合功能：飞轮齿圈齿数随机型不同为 110-173 齿，模数通常为 3-4mm，齿面硬度 HRC50-58。启动马达驱动齿轮（通常 9-12 齿）伸出啮合时，传动比约为 1:12-1:18，将起动机 3000-5000rpm 减速至曲轴 250-400rpm 的启动转速。
动力输出基准功能：飞轮端面平面度公差≤0.05mm，端面跳动≤0.08mm，为离合器从动盘或弹性联轴器提供高精度贴合面。沃尔沃工业发动机飞轮接口符合 SAE J620 标准，分 SAE 00/0/1/2/3/4/5 多个规格，对应不同功率等级。
信号采集功能：飞******面集成 58-2（58 齿 + 2 缺齿）信号齿圈，ECU 通过缺齿位置识别第一缸上止点，转速信号精度达 ±1rpm，是共轨喷油系统正时控制的核心基准。

二、飞轮异响故障现象与工况图谱
2.1 异响类型与工况对应表
表格
异响类型 声音特征 出现工况 消失条件 疑似故障部位
怠速金属敲击声 清脆 "哒哒" 声，节奏与转速同步 怠速 600-800rpm，冷车明显 踩下离合器踏板后减弱 导向轴承磨损、飞轮螺栓松动、双质量飞轮内部间隙
启动打齿声 刺耳 "咔咔" 金属撞击声 钥匙启动瞬间（0.5-2 秒） 发动机着火后立即消失 齿圈断齿 / 磨损、马达齿轮回位不良、啮合间隙超标
加速摩擦啸叫 连续尖锐 "吱吱" 声，频率随转速升高 急加速、带负荷爬坡 收油滑行时减弱 飞轮端面偏摆超差、离合器从动盘偏磨、飞轮壳对中偏差
带载低频共振 沉闷 "嗡嗡" 声，伴随机身振动 固定负荷点（通常 1500-1800rpm） 越过该转速段后消失 飞轮动平衡失准、曲轴扭转减震器失效、双质量飞轮弹簧疲劳
起步顿挫撞击 "哐当" 金属撞击感 + 异响 离合器接合起步瞬间 匀速行驶后消失 双质量飞轮游隙超标、离合器减震弹簧断裂
持续啮合摩擦声 连续 "沙沙" 摩擦声 发动机运转全程 关闭发动机后仍有短暂余响 启动马达单向器卡滞、驱动齿轮不回位
2.2 异响定位诊断流程
第一步：区域听诊
使用机械听诊器（或长螺丝刀抵耳）分别抵靠：飞轮壳下部观察孔、启动马达壳体、离合器壳上部、曲轴皮带轮侧
记录各点位异响强度，异响最大点即为故障源区域
注意：飞轮异响在飞轮壳下部观察孔处通常最为清晰
第二步：工况排除法
踩下离合器踏板至底并保持：异响消失→离合器从动盘 / 导向轴承 / 双质量飞轮故障；异响无变化→飞轮螺栓 / 齿圈 / 曲轴本身故障
断缸测试（逐缸断喷油）：异响随断缸减弱→活塞连杆机构故障；异响无变化→飞轮端故障
启动瞬间异响：仅启动时异响→齿圈 / 启动马达系统；运转中持续异响→飞轮本体 / 轴承 / 螺栓
第三步：静态检查
打开飞轮壳观察孔，目视检查齿圈齿面磨损、断齿情况
用撬棍撬动飞轮，检测径向旷量（正常≤0.03mm）和轴向窜量（正常≤0.1mm）
手动盘转曲轴一圈以上，感受是否有卡滞点或异常阻力
三、故障根源机理与失效模式分析
3.1 飞轮齿圈失效模式
磨损失效：启动马达齿轮与齿圈啮合时存在滑动摩擦，频繁启动（尤其低温环境下启动阻力大）导致齿面材料逐渐磨损。磨损特征为齿顶变尖、齿面出现台阶状凹坑、啮合侧隙增大。当齿厚磨损量超过原齿厚 20% 时，啮合冲击显著增大，产生打齿异响。
断齿失效：齿圈轮齿受弯曲疲劳应力反复作用，齿根处产生疲劳裂纹并扩展，最终导致轮齿断裂。断齿常见原因包括：启动马达啮合冲击过大（马达继电器粘连导致反复啮合）、齿圈热处理质量不合格、飞轮螺栓松动导致飞轮偏摆加剧啮合冲击。断齿后启动时产生剧烈金属撞击声，严重时碎齿卡入马达齿轮导致启动系统卡死。
齿圈松动：齿圈与飞轮本体为过盈热压配合（过盈量通常 0.15-0.30mm），长期高温交变载荷下过盈量丧失，齿圈相对飞轮本体发生周向滑移，导致信号齿圈相位偏移，发动机出现启动困难或运转异常，同时产生摩擦异响。
3.2 飞轮本体失效模式
端面翘曲变形：飞轮受离合器反复接合冲击、大扭矩交变载荷作用，盘面发生翘曲。端面平面度超差后，离合器从动盘与飞轮面接触不良，高速旋转时产生偏磨和周期性摩擦异响。翘曲量超过 0.10mm 时必须进行校正或更换。
螺栓孔损伤：飞轮螺栓孔在反复拆装或螺栓断裂后，内螺纹产生拉伸变形、滑牙，导致螺栓预紧力不足，飞轮松动产生敲击异响。螺纹孔损伤超过原厂限值（通常螺纹有效啮合长度减少 20%）时需进行螺纹修复（镶套或加大尺寸）。
飞轮开裂：极端工况下（超速运转、严重螺栓松动后继续运行、外力撞击）飞轮本体出现径向或周向裂纹。裂纹扩展后飞轮动平衡严重失准，产生剧烈振动和异响，存在飞轮破裂飞出的重大安全隐患，发现裂纹必须立即停机更换。
3.3 飞轮螺栓失效模式
疲劳断裂：飞轮螺栓承受交变剪切应力和拉伸应力，长期运行后螺栓产生疲劳裂纹并最终断裂。断裂通常发生在螺栓头与杆部过渡圆角处或螺纹收尾处。单颗螺栓断裂后，剩余螺栓载荷骤增，引发连锁断裂，最终导致飞轮脱落。
预紧力衰减：螺栓未按规定扭矩和角度拧紧、未使用新螺栓（沃尔沃规定飞轮螺栓为一次性使用，拆装必须更换）、锁紧胶失效，导致预紧力随运行时间逐渐衰减，飞轮与曲轴法兰面出现微动磨损，产生敲击异响。
3.4 导向轴承失效模式
润滑失效磨损：导向轴承位于飞轮中心，润滑条件恶劣，长期运行后润滑脂干涸、滚针 / 滚道磨损，轴承径向间隙增大，变速箱输入轴前端失去支撑，运转时产生偏磨异响。轴承磨损后内圈与输入轴、外圈与飞轮孔配合松旷，加剧振动。
轴承卡死：轴承严重磨损后滚针碎裂、保持架损坏，导致轴承锁死，输入轴无法相对飞轮转动，离合器分离时产生异响和换挡困难。
3.5 双质量飞轮失效模式
弧形弹簧疲劳：双质量飞轮内部弧形弹簧承受反复扭转压缩，长期使用后弹簧刚度衰减、自由长度缩短，导致初级与次级飞轮间相对转角增大，扭矩传递时产生撞击异响。弹簧断裂后完全失去减震功能，异响和顿挫极为明显。
阻尼油脂泄漏：双质量飞轮内部填充专用阻尼油脂，密封失效后油脂泄漏，阻尼功能丧失，扭转振动直接传递至传动系统，产生共振异响。
法兰盘磨损：初级与次级飞轮接触面长期相对滑动摩擦，磨损后轴向间隙增大，运转时产生轴向窜动异响。

四、原厂检测标准与判定阈值
4.1 飞轮核心参数检测标准
表格
检测项目 检测工具 沃尔沃原厂标准 超限判定 处理方式
飞轮端面平面度 刀口尺 + 0.02mm 塞尺 ≤0.05mm（新机），使用极限≤0.10mm 超过 0.10mm 平面磨削校正（总磨量≤1.0mm）或更换
飞轮端面跳动 百分表 + 磁性表座 ≤0.08mm（距外缘 10mm 处） 超过 0.15mm 检查曲轴法兰 + 定位销，校正或更换飞轮
飞轮径向跳动 百分表 + 磁性表座 ≤0.10mm（飞轮外缘） 超过 0.20mm 检查曲轴轴承间隙 + 飞轮螺栓预紧力
齿圈齿厚磨损 齿轮游标卡尺 磨损量≤原齿厚 15% 超过 20% 更换齿圈
齿圈径向跳动 百分表 ≤0.15mm 超过 0.25mm 重新压装或更换齿圈
飞轮轴向窜量 百分表 ≤0.10mm 超过 0.20mm 检查曲轴止推片间隙
导向轴承径向间隙 百分表 / 塞尺 ≤0.05mm 超过 0.10mm 更换导向轴承
双质量飞轮周向游隙 角度尺 + 扭力扳手 15°-25°（视机型） 超过 30° 或有卡滞 更换双质量飞轮总成
双质量飞轮轴向间隙 百分表 ≤0.50mm 超过 1.0mm 更换双质量飞轮总成
飞轮螺栓孔螺纹 螺纹规 + 螺栓试拧 通规过、止规不过，螺栓手拧入≥3 扣 滑牙 / 有效螺纹减少 20% 镶套修复或更换飞轮
4.2 启动系统啮合参数标准
启动马达齿轮与齿圈啮合侧隙：0.30-0.60mm
马达齿轮伸入齿圈啮合深度：≥齿宽的 2/3
马达齿轮回位时间：断电后 0.5 秒内完全脱开
齿圈与马达中心距偏差：≤±0.20mm
五、分级修复工艺与分步操作规范
5.1 小修级：飞轮螺栓紧固与导向轴承更换
5.1.1 飞轮螺栓紧固更换操作
适用场景：飞轮螺栓松动异响、预防性更换、小修拆装后复装
工具清单：扭矩扳手（0-500N・m）、角度规、公斤扳手、飞轮锁定工具、内六角 / 梅花套筒组、钢丝刷、螺纹清洁剂、乐泰 243/262 螺纹锁固胶
分步操作：
断开电源：拆除蓄电池负极接线，防止启动系统误动作
锁定飞轮：安装飞轮锁定工具（沃尔沃专用工具号 9995352 或等效工具），插入齿圈齿槽固定飞轮，防止拧紧时曲轴转动
拆除旧螺栓：按对角线顺序分次松开（每次松开 1/4 圈），拆除全部飞轮螺栓。注意：沃尔沃飞轮螺栓为塑性域螺栓，一次性使用，禁止重复使用
清洁检查：用钢丝刷 + 螺纹清洁剂清洁曲轴法兰螺纹孔和飞轮螺栓孔，检查螺纹孔有无滑牙、拉伸变形；检查飞轮与法兰贴合面有无铁屑、油污、磕碰损伤
安装新螺栓：在新螺栓螺纹部位涂抹薄层乐泰 243（中强度）或按原厂要求涂胶，手动拧入全部螺栓至贴合
分次拧紧：
第一遍：按对角线顺序，拧至规定扭矩的 50%
第二遍：按对角线顺序，拧至规定扭矩的 100%（参考扭矩见 5.4 节）
第三遍：按对角线顺序，用角度规旋转规定角度（通常 60°-90°，塑性域拧紧法）
拆除锁定工具，手动盘转曲轴 2 圈，确认无卡滞
安装飞轮壳观察孔盖板，连接蓄电池
5.1.2 导向轴承更换操作
适用场景：导向轴承磨损异响、踩离合异响消失的故障
工具清单：内拉马（盲孔轴承拉拔器）、轴承冲子、手锤、润滑脂（耐高温锂基脂，滴点≥200℃）、游标卡尺
分步操作：
拆除变速箱 / 离合器总成，暴露飞轮端面
拆除旧轴承：将盲孔内拉马三爪伸入轴承内圈，均匀旋紧拉拔螺杆，将轴承从飞轮中心孔拉出。若轴承卡死，可在轴承内圈涂抹渗透润滑剂（WD-40），静置 10 分钟后再拉拔
检查轴承孔：用游标卡尺测量飞轮中心孔内径，检查孔壁有无磨损、沟槽。孔径磨损超过 0.05mm 时需刷镀修复或更换飞轮
安装新轴承：将新轴承（滚针轴承有字端朝外）平放在轴承孔口，用轴承冲子抵住轴承外圈，用手锤均匀敲入至孔底。注意：禁止敲击轴承内圈和保持架
润滑：在轴承滚针部位涂抹适量耐高温润滑脂（填充量约为轴承空腔的 1/3，过多会导致运转发热）
检查轴承转动灵活性，无卡滞即为合格
5.2 中修级：齿圈更换与飞轮端面校正
5.2.1 飞轮齿圈更换操作
适用场景：齿圈断齿、严重磨损、齿圈松动
工具清单：乙炔烤***（或感应加热器）、测温笔 / 红外测温仪、铜棒、手锤、压床、百分表、游标卡尺
分步操作：
将飞轮从曲轴上拆下，水平放置于工作台
拆除旧齿圈：
方法一（加热拆除法）：用乙炔烤枪均匀加热齿圈（温度控制在 150-200℃，不可超过 250℃以免退火），加热后用铜棒配合手锤从飞轮本体上敲下齿圈
方法二（切割拆除法）：在齿圈非工作面用角磨机切一个缺口（切至接近飞轮本体但不可伤到本体），然后用凿子撬开齿圈
清理配合面：用砂纸打磨飞轮外缘配合面，去除锈迹、毛刺和旧胶，用酒精擦拭干净。测量配合面外径，记录实际尺寸
检查新齿圈：核对新齿圈齿数、模数、内径与原厂零件号一致；测量新齿圈内径，计算过盈量（正常过盈量为配合直径的 0.10%-0.15%，即 Φ300mm 齿圈过盈 0.30-0.45mm）
加热新齿圈：将齿圈放入烘箱或用感应加热器均匀加热至 180-220℃（用测温笔确认温度），保温 5 分钟使温度均匀
压装齿圈：迅速将加热后的齿圈对准飞轮外缘定位台阶，用压床均匀压入到位（或用铜棒沿圆周均匀敲击到位）。全程操作时间不超过 30 秒，防止齿圈冷却收缩后无法到位
冷却检查：自然冷却至室温（禁止水冷急冷），检查齿圈与飞轮本体贴合面无间隙（0.03mm 塞尺不入）
检测跳动：用百分表检测齿圈径向跳动≤0.15mm，端面跳动≤0.10mm。超差时需重新压装
齿面润滑：在齿圈啮合面涂抹薄层二硫化钼润滑脂
5.2.2 飞轮端面磨削校正
适用场景：飞轮端面翘曲 0.10-0.30mm，无裂纹
操作要点：
磨削前检测飞轮原始厚度，记录基准值
在平面磨床上以飞轮内孔和背面定位，一次装夹完成端面磨削
单次磨削进刀量≤0.05mm，反复测量直至平面度≤0.05mm
总磨削量不得超过 1.0mm（或原厂规定的最小厚度减薄限值），超过则飞轮刚度不足必须更换
磨削后需重新进行动平衡校验，平衡精度≤G6.3 级
5.3 大修级：飞轮总成更换与系统校准
5.3.1 飞轮总成更换操作
适用场景：飞轮开裂、严重变形无法校正、双质量飞轮内部失效、螺栓孔严重损伤
分步操作：
按 5.1.1 步骤拆除旧飞轮总成
检查曲轴法兰：
清洁法兰面，检查有无磕碰、划伤、腐蚀
用百分表检测曲轴法兰端面跳动≤0.03mm，径向跳动≤0.02mm
检查定位销有无变形、弯曲，必要时更换定位销
检查曲轴轴向间隙（止推片间隙）：D13 系列标准 0.10-0.30mm，极限 0.40mm
新飞轮准备：
核对新飞轮零件号与发动机型号匹配
检查新飞轮端面平面度、跳动量符合出厂标准
清洁飞轮安装面和中心孔，禁止有任何油污和异物
安装定位：将新飞轮对准曲轴法兰定位销，平稳贴合至法兰面
安装螺栓：按 5.1.1 步骤安装新飞轮螺栓并按规定扭矩 + 角度拧紧
安装后检测：
检测飞轮端面跳动≤0.08mm
检测飞轮径向跳动≤0.10mm
手动盘转曲轴，确认运转顺滑无卡滞
动平衡校验（条件允许时）：整机启动后检测飞轮端振动速度≤4.5mm/s（ISO 10816 标准）
5.3.2 双质量飞轮更换注意事项
双质量飞轮为整体密封组件，不可拆解维修，内部弹簧 / 阻尼失效必须整体更换
更换双质量飞轮时，建议同步更换离合器压盘、从动盘和分离轴承，避免新旧部件匹配不良
安装时注意飞轮方向：初级飞轮（带齿圈一侧）朝向发动机，次级飞轮（离合器贴合面）朝向变速箱
双质量飞轮螺栓同样为一次性使用，必须更换新螺栓
5.4 沃尔沃主流机型飞轮螺栓扭矩参数表
表格
发动机型号 飞轮螺栓规格 第一遍扭矩 第二遍角度 螺栓数量 备注
D2.2 / D3.8 M10×1.25 45N·m 60° 6 颗 小型工业发动机
D5E / D6H M12×1.5 75N·m 60° 8 颗 中型工程机械
D7E / D7D M14×1.5 105N·m 60° 8 颗 中型卡车 / 客车
D9A / D9B M14×1.5 120N·m 90° 8 颗 重型工程机械
D11K / D11C M16×1.5 150N·m 60° 10 颗 重型卡车 / 发电机组
D13J / D13K M16×1.5 160N·m 90° 10 颗 重型卡车 / 工程机械
D16E / D16G M18×1.5 200N·m 90° 12 颗 矿用设备 / 大功率发电
注意：以上扭矩为参考值，实际操作必须以对应机型沃尔沃维修手册（Wiring/Service Manual）规定值为准。不同生产年份同型号发动机扭矩参数可能有差异，需确认发动机序列号对应的手册版本。

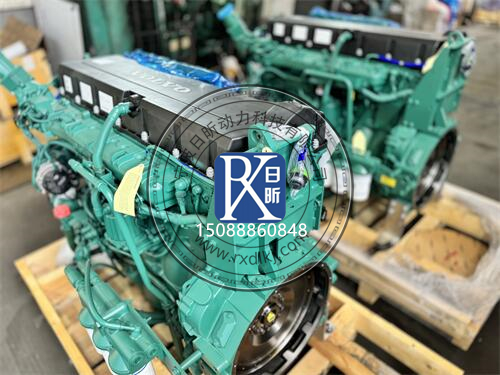

六、沃尔沃全系列发动机型号与应用设备详表
6.1 车用柴油发动机系列
表格
发动机型号 排量 (L) 功率范围 (kW) 扭矩范围 (N・m) 适配车辆 / 设备 飞轮规格 (SAE)
D3K 3.7 110-160 500-640 沃尔沃 FL 卡车、中型客车 SAE 3
D5K 5.1 160-240 700-900 沃尔沃 FE 卡车、中型客车 SAE 2
D7E 7.1 240-320 1050-1400 沃尔沃 FM 卡车、大型客车 SAE 1
D8K 7.7 250-350 1050-1500 沃尔沃 FE/FL、城市客车 SAE 1
D11K 10.8 330-450 1600-2150 沃尔沃 FM/FMX 卡车 SAE 0
D13K 12.8 420-540 2100-2600 沃尔沃 FH/FM 卡车 SAE 0
D16G 16.1 550-750 2800-3550 沃尔沃 FH16 重型卡车 SAE 00
6.2 工程机械柴油发动机系列
表格
发动机型号 排量 (L) 功率范围 (kW) 适配沃尔沃设备 其他品牌适配设备
D2.2 2.2 30-50 EC35/EC55 小型挖掘机 小型滑移装载机、小型摊铺机
D3.8 3.8 60-100 EC60/EC80 挖掘机 小型装载机、农用机械
D5E 5.1 100-160 EC140/EC160 挖掘机、L60 装载机 中型空压机、压路机
D6H 5.7 130-180 EC210/EC220 挖掘机、L90 装载机 中型摊铺机、平地机
D7E 7.1 160-220 EC250/EC300 挖掘机、L110 装载机 中型叉车、港口机械
D9A 9.4 200-300 EC330/EC360 挖掘机、L150 装载机 大型空压机、钻机
D11K 10.8 280-380 EC380/EC480 挖掘机、L180 装载机 重型推土机、矿用装载机
D13J 12.8 300-420 EC530/EC700 挖掘机、L220 装载机 矿用自卸车、大型起重机
D16E 16.1 400-560 EC750/EC950 大型挖掘机 矿用卡车、大型港口机械
6.3 工业发电用发动机系列（TAD 系列）
表格
发动机型号 排量 (L) 备用功率 (kW) 常用功率 (kW) 发电机组应用
TAD530GE 4.8 106 96 100kVA 级备用发电机组
TAD734GE 7.1 216 196 200kVA 级常用发电机组
TAD843GE 7.7 250 225 250kVA 级发电机组
TAD1344GE 12.8 400 360 400kVA 级主用发电机组
TAD1345GE 12.8 450 405 450kVA 级发电机组
TAD1643GE 16.1 600 540 600kVA 级大功率发电机组
TAD1642GE 16.1 550 500 550kVA 级发电机组
6.4 船用柴油发动机系列
表格
发动机型号 排量 (L) 功率范围 (kW) 应用船舶类型
D3-110/140/170/220 2.4 81-162 小型游艇、帆船辅助动力
D4-180/225/260/300 3.7 132-221 中型游艇、工作艇
D6-330/370/400/435 5.5 243-321 大型游艇、渔业船舶
D9-500/575 9.4 368-423 中型客船、工作船
D11-600/670/725 10.8 441-533 大型游艇、渡轮
D13-700/800/900/1000 12.8 515-735 大型船舶、高速客船
D16-700/850 16.1 515-625 大型渔业船、工程船
七、原厂关联零配件明细与零件号索引
7.1 飞轮系统核心零件号（以主流机型为例）
D13 系列发动机飞轮系统零件
表格
零件名称 沃尔沃原厂零件号 规格参数 适用机型
飞轮总成（单质量） 20490702 Φ430mm，143 齿，SAE 0 D13A/D13C/D13K
飞轮总成（双质量） 21191075 Φ430mm，双质量阻尼型 D13K 卡车用
飞轮齿圈 8170130 143 齿，模数 3.5，Φ420mm D13 全系列
飞轮螺栓 985117 M16×1.5×45mm，12.9 级 D11/D13 系列
飞轮定位销 967208 Φ10×20mm 圆柱销 D11/D13 系列
导向轴承（滚针） 1656340 HK5020，内径 50mm D13 卡车 / 工程机械
飞轮壳密封垫 20532091 飞轮壳与缸体间密封 D13 全系列
飞轮壳观察孔盖板 20711056 含密封垫 D13 全系列
D7 系列发动机飞轮系统零件
表格
零件名称 沃尔沃原厂零件号 规格参数 适用机型
飞轮总成 20450903 Φ380mm，127 齿，SAE 1 D7E/D7D
飞轮齿圈 8193188 127 齿，模数 3 D7 全系列
飞轮螺栓 985116 M14×1.5×40mm，12.9 级 D7 系列
导向轴承 1656339 HK4516，内径 45mm D7 系列
定位销 967207 Φ8×18mm D7 系列
D5E/D6H 系列发动机飞轮系统零件
表格
零件名称 沃尔沃原厂零件号 规格参数 适用机型
飞轮总成 20844351 Φ350mm，110 齿，SAE 2 D5E/D6H
飞轮齿圈 20844352 110 齿，模数 3 D5E/D6H
飞轮螺栓 20459941 M12×1.5×35mm D5E/D6H
导向衬套 20459942 铜基衬套，内径 35mm D5E/D6H
TAD 工业发电系列飞轮系统零件
表格
零件名称 沃尔沃原厂零件号 规格参数 适用机型
飞轮总成（TAD1344） 21261483 Φ430mm，143 齿，SAE 0，联轴器接口 TAD1343/1344/1345GE
飞轮总成（TAD1643） 3801269 Φ500mm，173 齿，SAE 00 TAD1641/1642/1643GE
飞轮齿圈（TAD1643） 3801270 173 齿，模数 4 TAD16 系列
弹性联轴器 3826615 高弹性联轴器，适配发电机端 TAD 系列工业发动机
注意：以上零件号为常见参考号，沃尔沃零件号随生产批次和发动机序列号可能有更新换代，实际采购需提供完整发动机序列号（Engine Serial Number）查询最新零件目录（Parts Catalog）确认。
7.2 大中小修配件包明细
小修包（飞轮端常规保养）
飞轮螺栓全套（含螺纹锁固胶）
飞轮壳密封垫
观察孔盖板密封垫
导向轴承 / 衬套
定位销（预防性更换）
齿圈专用二硫化钼润滑脂
中修包（齿圈更换 + 端面修复）
飞轮齿圈总成
飞轮螺栓全套
导向轴承 / 衬套
飞轮壳密封垫 + 定位销
离合器从动盘（如配套更换）
飞轮端面调整垫片组
螺纹修复工具（丝锥 + 牙套）
大修包（飞轮总成更换）
飞轮总成（单质量 / 双质量）
飞轮螺栓全套
飞轮齿圈（如非集成式）
导向轴承 / 衬套
定位销
飞轮壳密封垫全套
离合器三件套（压盘 + 从动盘 + 分离轴承，卡车 / 工程机械用）
曲轴后油封（拆装必换）
飞轮壳观察孔盖板 + 密封垫
7.3 关联系统易损配件
表格
配件名称 功能 更换周期建议
启动马达总成 驱动飞轮齿圈启动发动机 碳刷磨损 / 换向器烧蚀时更换
启动马达电磁开关 控制马达齿轮伸出与回位 卡滞 / 不回位时更换
启动马达驱动齿轮 与齿圈啮合的小齿轮 齿面磨损超过 15% 时更换
曲轴后油封 密封曲轴后端机油 每次拆装飞轮时建议更换
曲轴止推片 控制曲轴轴向间隙 轴向间隙超限时更换
离合器压盘 压紧从动盘传递扭矩 膜片弹簧疲劳 / 磨损时更换
离合器从动盘 摩擦传递扭矩 + 减震 摩擦片厚度小于极限时更换
分离轴承 分离离合器时旋转支撑 异响 / 卡滞时更换
扭转减震器（曲轴皮带轮） 吸收曲轴扭转振动 橡胶老化 / 开裂时更换
八、配件供应渠道与技术支持
8.1 批发销售服务商
日昕动力科技
***供应沃尔沃柴油发动机全系原厂配件，飞轮总成、齿圈、螺栓、导向轴承、密封件等全等级维保配件常备现货
支持根据发动机完整型号 + 序列号精准匹配原厂零件号，避免错件、假件
覆盖小批量零售与工程批量采购，支持全国物流发货，配件提供品质保障
同时供应启动马达、离合器组件、曲轴油封等飞轮关联系统配件，一站式采购
英珀威机械
沃尔沃动力系统线下维保与配件销售一体化服务商，提供飞轮系统故障上门检测、拆装更换、动平衡校准全流程服务
批发供应原厂飞轮组件与大中小修包，服务覆盖工程机械、发电机组、船用发动机多场景
具备现场故障排查与大修施工能力，可承接飞轮齿圈压装、端面磨削、双质量飞轮更换等***作业
服务区域覆盖湖南、浙江、广东、上海等地区，支持远程技术指导 + 现场施工双模式
8.2 全维度技术支持体系
故障诊断支持
异响定位指导：提供听诊点位、工况排除法、静态检查步骤的远程指导
故障码解析：针对沃尔沃发动机 ECU 报出的曲轴信号、启动系统相关故障码提供解读
检测参数标准：提供各机型飞轮平面度、跳动量、轴承间隙等原厂判定阈值
拆装工艺指导
原厂拆装步骤：提供对应机型维修手册级别的分步拆装流程
扭矩参数输出：提供飞轮螺栓、飞轮壳、启动马达等全部连接螺栓的扭矩 + 角度参数
专用工具指引：提供飞轮锁定工具、轴承拉拔器等专用工具的型号与替代方案
压装工艺规范：齿圈加热温度、过盈量计算、压装操作要点
型号匹配支持
根据设备整机型号（如 EC210 挖掘机、FH440 卡车）反查发动机型号
根据发动机序列号查询最新版零件目录，确认飞轮及关联配件的准确零件号
区分车用 / 工业 / 船用同型号发动机的飞轮规格差异，避免接口不匹配
大修技术支持
飞轮端面校正标准与磨削工艺参数
动平衡校验标准与方法
飞轮壳与缸体同轴度校准方案
双质量飞轮匹配离合器组件的选型指导
大修后整机振动检测与验收标准
九、预防性维护与故障预防建议
启动系统保养：每 1000 小时检查启动马达齿轮回位情况，清洁齿圈表面积碳，涂抹薄层二硫化钼润滑脂；避免长时间连续启动（单次启动不超过 15 秒，两次启动间隔不少于 30 秒）
飞轮螺栓检查：每 2000 小时或大修时检查飞轮螺栓预紧力，发现松动必须全部更换新螺栓并按扭矩 + 角度重新紧固，禁止仅拧紧不更换
导向轴承保养：每 2000 小时检查导向轴承状态，变速箱拆装时必须更换导向轴承
避免超载运行：长期超载运行会加剧飞轮端面冲击和螺栓疲劳载荷，严格按设备额定功率运行
及时处理异响：飞轮异响初期多为螺栓松动或轴承轻微磨损，拖延维修会导致齿圈打坏、飞轮开裂等严重故障，维修成本增加 5-10 倍
使用原厂配件：副厂飞轮螺栓强度不足易断裂，副厂齿圈热处理不达标易断齿，飞轮系统属于安全关键部件，必须使用原厂或同等品质配件
