一、CAN 总线系统核心功能与架构组成
1.1 核心功能定位
CAN 总线是电控柴油发动机的通信神经网络，沃尔沃全系机型均基于 SAE J1939 工业协议构建总线网络，连接发动机控制模块、后处理控制单元、仪表监控系统、整机 / 车身控制模块等所有电控节点，实现传感器数据共享、控制指令同步传输与故障诊断信息交互。
其核心职能覆盖三个维度：一是动力系统协同控制，同步匹配喷油正时、增压调节、EGR 开度、后处理再生等控制逻辑，保障动力输出平顺与排放达标；二是状态监控与故障预警，实时传输转速、油温、压力、排放等运行参数至仪表终端，故障时触发报警并启动降级保护策略；三是诊断与标定交互，为外部诊断设备提供标准化接入通道，支持故障读取、程序刷写与运行参数标定。
1.2 系统架构与核心部件
沃尔沃柴油发动机 CAN 总线采用屏蔽双绞线差分传输架构，按功能划分为动力 CAN、后处理 CAN、车身 / 附件 CAN 多条独立支路，通过网关模块实现跨网段数据交互，核心组成如下：
总线传输介质：屏蔽双绞线，由 CAN_H、CAN_L 两根信号线绞合而成，依靠差分电压传输信号，具备强抗干扰能力；外层金属屏蔽层接地，抑制空间电磁辐射干扰。
终端匹配电阻：总线首尾两端各并联 1 只 120Ω 标准电阻，用于吸收信号反射，保证通信波形平整稳定，是总线可靠运行的基础无源元件。
电控节点模块：挂载于总线上的各功能控制器，核心包括发动机控制模块（ECM）、后处理控制单元（DCU）、仪表监控单元、整机 / 车身控制器、变速箱 / 液压控制单元等，每个节点内置 CAN 收发器，按统一协议收发数据帧。
网关与诊断接口：网关模块实现不同速率、不同协议网段的数据转发与隔离；OBD / 专用诊断接口为外部设备提供总线接入通道，支持故障读取与程序标定。
保护与连接元件：包含总线保险丝、抗干扰电容、防水接插件、压接针脚等，保障线路连接可靠与电气安全，适配发动机舱高温、振动、潮湿的复杂工况。

二、CAN 总线故障的典型现象与工况特征
CAN 总线故障分为完全失效、部分节点失联、间歇性不稳定三类，不同故障模式对应差异化表现，可通过现象特征初步定位故障等级：
总线完全瘫痪型
设备通电后仪表黑屏、无任何运行参数显示，启动钥匙拧至启动档无响应，起动机不动作；使用专用诊断设备无法与发动机 ECM 建立通讯，读取到大量 “节点通讯丢失” 类故障码。该症状对应总线主干断路、短路或核心节点失效，全网通信中断，属于严重故障模式。
单支路功能失效型
发动机可正常启动运行，但局部系统功能异常：比如后处理系统报故障、DPF 再生无法触发，或增压调节失灵、动力输出受限，或仪表部分参数缺失、故障灯异常点亮；诊断设备可与 ECM 正常通讯，单个或多个非核心节点报通讯丢失。由某条 CAN 支路故障、单节点模块失效导致，不影响发动机基础运行功能。
间歇性偶发故障型
设备运行中偶发故障灯点亮、动力短暂受限，颠簸路段、高温高负荷工况下症状更易出现，熄火重启或温度降低后故障自动消失；诊断设备仅能读取到历史通讯类故障码，静态测试无明显异常。多为线路虚接、针脚氧化、插头接触不良导致，属于早期隐性故障，长期发展会转为永久性失效。
跛行保护触发型
发动机动力被限制在低功率区间，转速无法提升，仪表点亮 “发动机故障”“跛行回家” 指示灯；核心控制信号传输异常，ECM 进入安全保护模式，避免更严重的硬件损坏。由关键控制信号传输错误、总线通讯错误率持续超标触发。
多系统并发故障型
多个无直接关联的系统同时报故障，比如同时出现喷油系统、增压系统、后处理系统故障码，且故障现象无明确逻辑关联。该特征是总线故障区别于单一部件故障的核心鉴别点 —— 单一部件故障仅影响对应系统，总线故障会导致所有挂载节点同时出现异常。
三、故障根源机理与失效模式深度分析
3.1 传输介质物理损伤
总线双绞线受摩擦、挤压、高温烘烤出现绝缘层破损，造成 CAN_H 与 CAN_L 之间短路、信号线对电源 / 对地短路，或铜线完全断路，直接导致信号传输中断；接插件进水、受潮后针脚氧化锈蚀，或针脚受外力退针、松脱，造成接触电阻增大、信号衰减，轻则通讯出错、重则完全失联。发动机舱高温区域的线束易出现绝缘层老化开裂，振动大的部位易出现针脚松脱，是故障高发区域。
3.2 终端电阻与节点收发器失效
总线首尾终端电阻开路、阻值漂移，会导致信号反射干扰，通讯波形畸变，数据错误率大幅上升，出现间歇性通讯中断；单个节点的 CAN 收发器芯片损坏，会持续向总线发送错误信号，甚至拉低总线电平，造成整条总线瘫痪，俗称 “节点拉死总线”。这类故障易被误判为 ECM 损坏，实际是单个节点失效拖累全网。
3.3 电源与接地系统异常
CAN 节点模块供电电压过低、保险丝虚接、主电源压降过大，会导致收发器工作异常，信号电平偏离标准范围，通讯出错；模块接地不良、接地点锈蚀松动，会造成参考电位偏移，差分信号失真，引发间歇性通讯故障。蓄电池亏电、发电机输出不稳时，总线故障发生率会显著提升。
3.4 电磁干扰与屏蔽失效
发动机舱内启动马达、发电机、高压线束产生的强电磁辐射，会通过空间耦合干扰总线信号；总线屏蔽层破损、接地点脱落、非原厂加装设备未做屏蔽处理，会导致抗干扰能力下降，大负荷、高转速工况下信号畸变出错，触发通讯故障。这类故障工况相关性强，稳定怠速时正常，带负荷运行时频繁报错。
3.5 软件标定与协议不匹配
不同控制模块的软件版本不兼容、协议参数标定错误，会导致数据交互时出现帧格式不匹配、ID 冲突，引发通讯异常；维修更换模块后未做程序匹配与节点配置，新模块无法接入总线网络，出现通讯丢失故障；非原厂加装设备私自接入总线，破坏总线负载率与协议规则，也会干扰正常通信。
3.6 装配与维护不当
维修作业时线束布置不合理，长期与尖锐部件摩擦导致破损；插头未按规范插紧、锁扣失效，振动后逐步松脱；随意破线接线、加装用电设备，破坏总线绝缘与屏蔽层。这些不规范操作都会大幅提升 CAN 总线故障概率，且故障点隐蔽，排查难度高。

四、原厂检测标准与分级修复工艺
4.1 核心参数检测判定标准
表格
检测项目 检测工具 原厂标准值 故障阈值 判定说明
总线终端电阻 数字万用表 Ω 档 58-62Ω（主干两端并联） ＜50Ω/＞70Ω/ 无穷大 阻值偏小为短路，无穷大为断路或电阻开路
CAN_H 对地电压 数字万用表直流 V 档 2.6-2.8V（点火开关 ON） ＜2.3V/＞3.0V 电压异常对应短路或节点失效
CAN_L 对地电压 数字万用表直流 V 档 2.2-2.4V（点火开关 ON） ＜1.9V/＞2.7V 差分电压小于 0.2V 为信号失效
总线负载率 CAN 诊断仪 / 示波器 ≤30%（怠速工况） ＞70% 负载过高易引发通讯拥堵与错误
信号波形 汽车示波器 标准方波、无尖峰毛刺 波形畸变、杂波过多 对应干扰、终端电阻失效或接触不良
节点通讯状态 专用诊断仪 所有节点在线无丢失 ＞1 个节点持续离线 单节点离线查模块，多节点离线查主干
4.2 分级修复方案
小修级：原位排查与接触性故障修复
适用场景：间歇性接触不良、插头氧化、保险丝熔断、接地虚接等轻度故障
修复内容：使用诊断仪读取故障码，锁定故障支路与节点范围；目视检查对应区域线束插头，清理针脚氧化层，喷涂电子接触保护剂，重新插紧插头并锁止卡扣；检查总线保险丝与供电回路，更换熔断的保险丝，紧固松动的接地螺栓，处理锈蚀接地点；清除历史故障码，模拟颠簸、升温工况复现验证，确认故障彻底消除。
中修级：局部线路修复与单节点更换
适用场景：单段总线破损、单节点模块失效、终端电阻损坏、单支路故障
修复内容：定位故障线段，切除破损的屏蔽双绞线，按原厂线径规格更换新线，采用焊接 + 热缩管 + 屏蔽恢复工艺处理接头，保证阻抗连续与屏蔽完整；更换失效的终端电阻，确保总线首尾阻值符合标准；更换故障节点模块，使用原厂诊断设备完成程序刷写、节点配置与通讯匹配；修复后进行全节点扫描，验证所有模块在线、通讯错误率为零。
大修级：全系统线束更换与网络重构
适用场景：总线主干大面积损毁、多节点同时失效、线束老化严重、多次局部修复后故障复发
修复内容：更换原厂发动机电控线束总成与 CAN 主干线束，按原厂布线规范固定走线，避开高温、振动、摩擦区域；同步更换损坏的控制模块与网关，完成所有节点的程序标定与网络配置；进行全系统功能测试，覆盖怠速、负荷、再生等全工况，验证通讯稳定性、参数准确性与功能完整性；排查消除电磁干扰源，确保屏蔽层接地可靠，总线负载率与波形符合原厂标准。

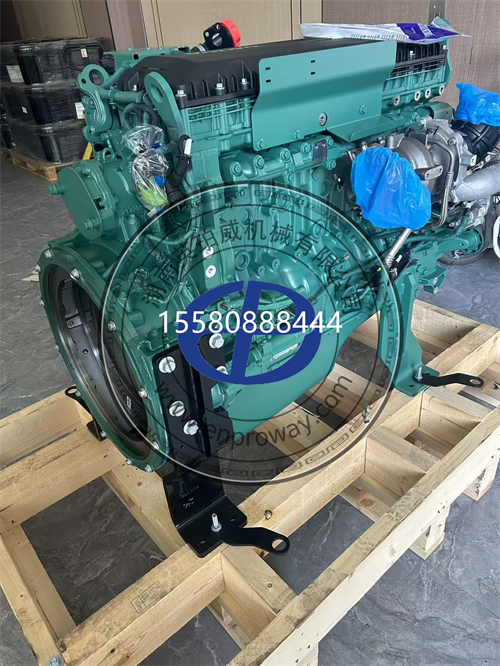

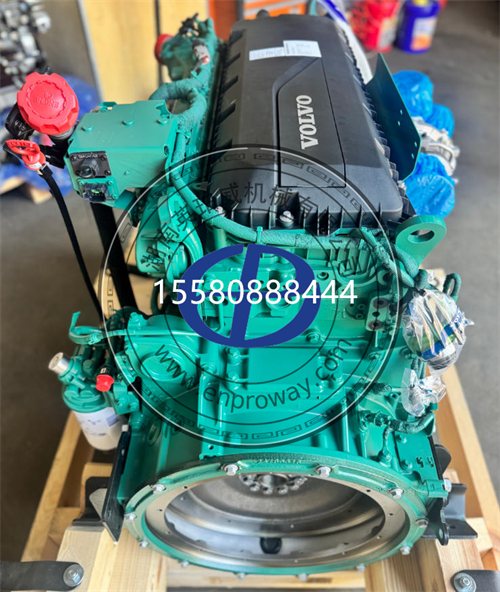

五、沃尔沃全系列发动机型号与对应应用设备
5.1 车用柴油发动机系列
表格
发动机型号 排量 (L) 功率范围 (kW) 适配整车设备 CAN 总线配置
D3K 3.7 110-160 沃尔沃 FL 系列卡车、中型城市客车 单路动力 CAN，SAE J1939 协议，基础诊断接口
D5K 5.1 160-240 沃尔沃 FE 系列卡车、大型通勤客车 动力 CAN + 车身 CAN 双路，网关集成于 ECM
D7E / D8K 7.1/7.7 240-350 沃尔沃 FM 系列卡车、长途客运大巴 双路 CAN，支持后处理 DCU 独立网段
D11K 10.8 330-450 沃尔沃 FM/FMX 工程卡车、重型货车 三路 CAN 架构，动力 / 后处理 / 车身分网段，独立网关
D13K 12.8 420-540 沃尔沃 FH 系列重型牵引车、长途卡车 三路 CAN 架构，支持 OTA 标定，带高级诊断功能
D16G 16.1 550-750 沃尔沃 FH16 旗舰重卡、特种运输车辆 四路 CAN 架构，重载工况增强抗干扰设计
5.2 工程机械发动机系列
表格
发动机型号 排量 (L) 功率范围 (kW) 适配工程设备 CAN 总线配置
D2.2 / D3.8 2.2/3.8 30-100 EC35~EC80 小型挖掘机、滑移装载机 单路 CAN，工程机械专用 J1939 协议
D5E / D6H 5.1/5.7 100-180 EC140~EC220 挖掘机、L60~L90 轮式装载机 双路 CAN，动力 + 整机控制分网段
D7E 7.1 160-220 EC250~EC300 挖掘机、L110~L120 轮式装载机 双路 CAN，支持液压系统协同控制
D9A 9.4 200-300 EC330~EC360 挖掘机、L150 装载机、压路机 三路 CAN，重载抗震型线束设计
D11K / D13J 10.8/12.8 280-420 EC380~EC700 挖掘机、L180~L220 轮式装载机 三路 CAN，独立网关，支持整机监控系统
D16E 16.1 400-560 EC750~EC950 大型挖掘机、矿用自卸车 四路 CAN，矿用级抗干扰防护，多节点扩展
5.3 工业发电发动机系列（TAD 系列）
表格
发动机型号 排量 (L) 备用功率 (kW) 发电机组应用 CAN 总线配置
TAD530GE 4.8 106 100kVA 级备用发电机组 单路工业 CAN，支持 Modbus 网关转换
TAD734GE 7.1 216 200kVA 级常用发电机组 单路 CAN，集成发电机组控制协议
TAD843GE 7.7 250 250kVA 级发电机组 双路 CAN，动力控制 + 监控分网段
TAD1344GE 12.8 400 400kVA 级主用发电机组 双路 CAN，支持并机组网通讯
TAD1643GE 16.1 600 600kVA 级大功率发电机组 三路 CAN，多机并机专用协议，远程监控接口
5.4 船用柴油发动机系列
表格
发动机型号 排量 (L) 功率范围 (kW) 适配船舶类型 CAN 总线配置
D3 / D4 系列 2.4/3.7 81-221 小型游艇、帆船辅助动力 单路 CAN，船用仪表专用协议
D6 系列 5.5 243-321 中型游艇、渔业工作艇 双路 CAN，动力 + 船舶监控分网段
D9 / D11 系列 9.4/10.8 368-533 中型客船、港口工作船 双路 CAN，船级社认证防护等级
D13 系列 12.8 515-735 大型游艇、高速客轮 三路 CAN，支持船舶动力组网
D16 系列 16.1 515-625 大型渔业船、工程船舶 三路 CAN，重载船用级抗干扰设计
注：同型号发动机根据排放阶段、设备配置不同，CAN 网段数量、节点模块、协议版本存在差异，配件与程序匹配需以发动机序列号对应的原厂配置为准。

六、原厂大中小维保零配件明细
6.1 小修保养易损配件
CAN 总线防水接插件（公母头）：插头破损、锁扣失效时更换，防护等级匹配原厂标准
端子针脚套装：针脚氧化、退针时单独更换，适配对应线径规格
总线终端电阻（120Ω）：电阻失效、阻值漂移时更换，含插头式与焊接式两种
CAN 线路保险丝：总线供电回路保护元件，熔断后按原规格更换
电子接触清洁剂 + 导电硅脂：清洁针脚氧化层，降低接触电阻，提升连接可靠性
热缩管 + 绝缘胶带：小范围线路修复绝缘用，匹配原厂线径
6.2 中修理包组件
单段 CAN 总线延长线束：局部破损替换用，带屏蔽层与原厂插头，即插即用
ECU/DCU 通讯接口维修套件：含收发器芯片、保护电容、接口针脚，用于模块接口修复
网关模块：网段数据转发核心元件，故障后单独更换
诊断接口总成（OBD / 专用诊断口）：接口针脚磨损、接触不良时更换
线束固定卡扣 + 护套：线束磨损防护用，修复后按原厂路径固定线束
抗干扰磁环套件：电磁干扰严重时加装，抑制线路杂波
6.3 大修总成部件
发动机电控线束总成：发动机舱内完整线束，含 CAN 总线、传感器线路、执行器线路
整车 / 整机 CAN 主干线束：全车主干通信线束，含所有分支插头与终端电阻

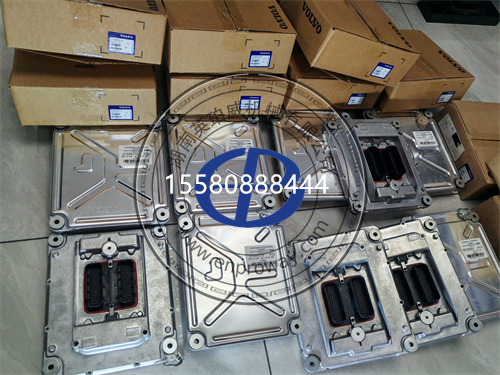

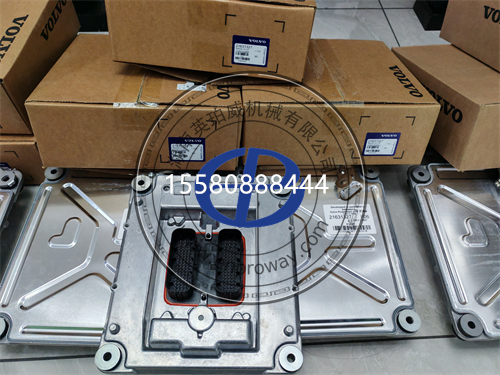

发动机控制模块（ECM）：核心控制节点，硬件损坏或程序无法修复时整体更换
后处理控制单元（DCU）：后处理网段核心节点，失效后整体更换
网关控制单元：多网段数据转发核心，多网段故障时同步检查更换
仪表监控单元：显示与交互节点，显示异常、通讯失效时更换
6.4 主流机型原厂零件号参考
D13 系列发动机电控线束总成：22346791
D13 系列 CAN 终端电阻：20555792
D13 系列 ECM 控制单元：21900553
D7 系列发动机线束总成：20956378
D7 系列诊断接口总成：20740712
D5E 系列 CAN 总线修理包：20844425
TAD1643 系列电控线束总成：3801323
七、配件供应与技术支持渠道
7.1 批发销售服务商
日昕动力科技
***供应沃尔沃柴油发动机电控系统全系列原厂配件，覆盖各功率段 CAN 总线线束、终端电阻、接插件、控制模块、网关、诊断接口等全等级维保配件，常备发动机线束、常用模块与易损接插件现货。支持根据发动机完整型号与序列号精准匹配对应零件号，区分不同排放阶段、不同应用场景的线束规格与程序版本，避免错配。可提供单段线束零售与整机大修线束批量采购，适配个体维修与工程批量备货需求；全国物流发货，配送高效。所有配件均匹配原厂电气标准，线径、屏蔽等级、协议兼容性完全符合原厂技术要求，同时配套供应传感器、执行器、ECU 等关联电控部件，实现电控系统一站式采购。
英珀威机械
提供沃尔沃柴油发动机电控系统故障线下检测与配件销售一体化服务，配备沃尔沃专用诊断仪、CAN 示波器、总线分析仪等***设备，可完成故障定位、线路检测、模块刷写、总线调试全流程作业；批发供应原厂 CAN 总线配件及大中小修包，服务覆盖工程机械、发电机组、船用发动机多场景。支持上门故障排查与现场维修服务，可同步完成全系统通讯检测、模块程序标定、电磁干扰排查等系统性检修，服务范围覆盖湖南、浙江、广东、上海等区域，兼顾远程技术指导与现场施工。
7.2 全维度技术支持
故障诊断支持：提供故障码解读、逐级排查思路、电压电阻测量方法、波形分析指导，辅助快速区分总线故障与单部件故障；解析 CAN 通讯类故障码含义与排查路径。
检测参数支持：提供各机型总线终端电阻标准、CAN 电平电压范围、波形基准、节点清单与网段划分等原厂技术参数。
工艺指导：提供线束更换步骤、插头针脚压接规范、屏蔽层接地要求、模块匹配流程、程序刷写步骤等实操指导。
型号匹配支持：根据设备整机型号、发动机序列号精准匹配线束、模块的原厂零件号与软件版本，区分不同配置差异。
大修验证支持：提供总线修复后的通讯稳定性测试标准、全工况功能验证规范、电控系统日常保养与防护方案等技术资料。
