沃尔沃柴油发动机燃油计量单元故障诊断与流量校准全手册：失效机理・分级处置・全系适配与原厂配件体系

沃尔沃柴油发动机燃油计量单元故障诊断与流量校准全手册：失效机理・分级处置・全系适配与原厂配件体系
一、燃油计量单元核心功能与结构组成
1.1 核心功能定位
燃油计量单元又称计量比例阀（IMV/MPROP），是高压共轨燃油系统的核心流量调节执行元件，安装于高压喷油泵进油侧，接收发动机 ECU 输出的 PWM 脉冲信号，通过电磁力动态调节阀芯开度，精准控制进入高压柱塞腔的燃油流量，最终实现共轨管内燃油压力的闭环调节。它是共轨系统实现可变供油、按需建压的核心控制节点，直接决定轨压建立速度、稳态精度与动态响应能力，是保障喷油精度、动力输出与燃油经济性的关键部件。
沃尔沃全系电控柴油发动机均匹配博世 / 电装原厂计量单元，根据高压油泵排量对应不同流量规格：小功率机型采用小流量紧凑型阀体，中重型重载机型采用大流量高压型阀体，适配车用、工程机械、发电机组、船舶等不同场景的负荷特性与排放要求。
1.2 总成结构与工作原理
燃油计量单元为机电一体化比例控制阀，整体由五大核心单元构成：
电磁驱动组件：包含电磁线圈、衔铁、导磁外壳，通电后产生线性电磁力，驱动阀芯轴向移动，电磁力大小与驱动电流成正比。
阀芯阀套偶件：高精度配合的滑阀结构，表面经硬化研磨处理，通过轴向位移改变节流通流面积，实现燃油流量的连续调节。
回位弹簧组件：为阀芯提供复位作用力，与电磁力形成平衡，弹簧弹力与电磁力的平衡点对应确定的阀芯开度与流量。
进油过滤单元：阀体进油端集成金属滤网，过滤燃油中的大颗粒杂质，保护精密阀芯偶件免受磨粒损伤。
电气连接单元：包含防水接插件、引脚与密封结构，实现控制信号与供电输入，适配发动机舱高温振动工况。
工作原理：ECU 根据目标轨压与实际轨压的差值，输出对应占空比的 PWM 驱动信号，计量单元线圈通电产生电磁力，推动阀芯压缩弹簧移动至平衡位置；阀芯开度越大，进入高压油泵的燃油流量越大，共轨压力越高。ECU 通过实时调整驱动电流，可在全工况范围内将共轨压力稳定在标定值范围，实现按需供油与精准调压。

二、燃油计量单元故障的典型现象与工况特征
燃油计量单元故障直接表现为共轨压力异常，伴随动力、启动、怠速多维度症状，不同失效模式对应差异化特征：
轨压不足动力衰减型
怠速工况基本正常，大负荷加速、爬坡作业时动力明显不足，转速提升缓慢，轨压始终低于标定值；仪表点亮发动机故障灯，诊断仪报 “轨压低于目标值”“流量调节超限” 类故障码。多为阀芯卡滞在小开度、滤网堵塞或线圈吸力不足，导致供油流量无法满足大负荷需求。
轨压超高限压泄放型
共轨压力持续高于标定值，高压油路限压阀强制开启泄压，伴随 “嘶嘶” 的燃油泄放声；发动机触发安全保护进入跛行模式，扭矩与转速被限制。由阀芯卡滞在大开度位置、弹簧断裂失效导致，供油流量持续超出需求，轨压失控升高。
卡滞波动怠速游车型
怠速工况下转速周期性波动，轨压数值上下跳变，伴随轻微运转抖动；加速过程中动力输出顿挫，故障码间歇性点亮。多为阀芯表面积碳胶质沉积，滑动阻力不均，导致开度调节滞后、流量波动，轨压闭环控制失稳。
完全失效无法启动型
启动时起动机运转正常但发动机无法着火，读取数据流可见共轨压力接近 0，无法建立有效高压；线圈完全烧毁、阀芯彻底卡滞常闭时出现该症状，属于严重失效模式。
偶发接触不良型
颠簸路段、大负荷工况下偶发动力中断、故障灯点亮，熄火重启后症状自动消失；静态检测无明显异常，仅存历史故障码。多为线束接头针脚氧化、虚接，控制信号传输中断导致，属于早期隐性故障。
鉴别要点：拔下计量单元插头后轨压仍无变化，可判定阀本身卡滞失效；插头供电与驱动信号正常但轨压异常，基本可定位为计量单元本体故障，排除 ECU 与低压油路诱因。
三、故障根源机理与失效模式深度分析
3.1 燃油污染与阀芯卡滞磨损
燃油中的杂质颗粒、胶质、水分是计量单元失效的首要诱因。杂质进入阀芯配合间隙后，会形成磨粒磨损，破坏配合面精度，同时增大滑动阻力；胶质与沥青质沉积在阀芯表面，形成黏稠积碳层，导致阀芯卡滞、动作迟滞。水分则会造成阀芯、弹簧锈蚀，进一步加剧卡滞与磨损。
燃油滤芯失效、超期未换，或长期使用劣质柴油，会大幅提升污染物进入阀体的概率，使计量单元寿命缩短 40% 以上。
3.2 电磁驱动组件老化失效
电磁线圈长期处于高频通断、高温环境中，绝缘层逐步老化，出现匝间短路、阻值漂移，导致输出电磁力偏离设计值，阀芯推力不足，流量调节精度下降；线圈引脚脱焊、内部断线则会造成完全无电磁力输出，阀芯保持在初始位置，失去调节功能。
发动机舱持续高温、供电电压频繁波动，会加速线圈老化进程，是电气类故障的主要诱因。
3.3 机械部件疲劳磨损
阀芯与阀套长期高频往复滑动，配合面自然磨损后间隙增大，燃油内泄漏量上升，实际输出流量偏离标定值；回位弹簧长期受压缩交变载荷作用，出现疲劳松弛、弹力衰减，阀芯平衡位置偏移，导致相同驱动电流下开度异常。弹簧断裂时阀芯失去复位力，会直接卡滞在最大开度，造成轨压失控。
3.4 电气连接与供电异常
线束接头针脚氧化、退针、腐蚀，造成控制回路接触电阻过大，驱动电流衰减，计量单元输出推力不足；线束破损对地短路，会导致驱动信号完全中断。蓄电池亏电、发电机调压故障导致供电电压偏离额定范围，也会使电磁力计算偏差，流量调节失准，间接引发轨压异常。
3.5 系统关联故障诱因
低压输油泵磨损、供油压力不足，会导致计量单元入口油压偏低，即使阀全开也无法提供足够流量，易被误判为计量单元本身故障；高压油泵柱塞磨损、共轨管泄漏，同样会造成轨压偏低，需逐一排查区分。ECU 驱动电路故障、PWM 信号输出异常，也会导致计量单元动作失常，属于外围控制端诱因。
3.6 装配与维护不当
更换计量单元时未更换进油滤网、未清洗低压油路，残留杂质会在短时间内再次造成新阀卡滞；安装时阀体受力不均、阀芯受侧向力，会导致配合面偏磨，提前出现调节异常。长期不按周期更换燃油滤芯、使用非正规渠道柴油，是计量单元早期失效的最常见人为诱因。

四、原厂检测标准与分级修复工艺
4.1 核心参数检测判定标准
表格
检测项目 检测工具 原厂标准值 极限阈值 超限处理方式
线圈额定电阻 数字万用表 2.6-3.2Ω（25℃） ＜2.0Ω / ＞4.0Ω 更换线圈组件或阀总成
怠速驱动占空比 原厂诊断仪 18%-28%（视机型） ＜10% / ＞40% 检修阀芯卡滞或低压油路
稳态轨压偏差 诊断仪 + 轨压传感器 ±3% 以内 ＞±10% 校准流量或更换计量单元
阀芯全行程响应时间 示波器 ≤80ms ＞200ms 清洗阀芯或更换总成
进油滤网压降 燃油压力表 ≤0.2bar ＞0.5bar 清洗或更换滤网
供电电压范围 数字万用表 11-15V（12V 系统）/22-28V（24V 系统） 超出范围 排查供电与线束故障
4.2 分级修复方案
小修级：原位清洗与电气修复
适用场景：轻度积碳卡滞、滤网堵塞、接头接触不良、偶发故障码
修复内容：更换燃油滤芯与油水分离器，排查低压油路堵塞点，处理含水燃油；拆卸计量单元进油接头，用专用燃油清洗剂反向冲洗滤网与阀前油路，清除表层胶质与杂质；拆卸线束接头，清理针脚氧化层，喷涂电子接触保护剂，更换老化密封胶圈；检查计量单元供电电压与驱动信号波形，排除外围电气故障；清除历史故障码，怠速状态下观察轨压稳定性与驱动占空比，确认调节功能回归正常范围。
中修级：解体检修与组件更换
适用场景：阀芯中度积碳卡滞、线圈阻值漂移、小修后故障复发、流量特性偏移
修复内容：拆解计量单元总成，分解阀芯、阀套、弹簧、线圈组件；用专用清洗剂浸泡清除阀芯与阀套内的积碳胶质，检查配合面磨损情况，轻度磨损可研磨修复；检测线圈电阻与绝缘性能，阻值漂移则更换线圈组件；更换疲劳失效的回位弹簧与密封件，重新装配阀芯组件；在燃油试验台上校准全流量特性，保证不同占空比下的输出流量符合原厂标定；装机后执行共轨压力自适应学习，验证怠速、中速、大负荷下轨压控制精度与响应速度。
大修级：总成更换与系统校准
适用场景：阀芯严重磨损拉伤、线圈烧毁、阀体开裂、多次维修后短期复发
修复内容：更换原厂燃油计量单元总成，匹配对应油泵型号与排放等级；同步清洗整个低压油路，更换燃油滤芯、油水分离器与输油泵滤芯，消除油路污染诱因；检查高压油泵柱塞磨损状态与共轨管密封性，排除关联部件故障；装机后使用原厂诊断仪进行轨压闭环校准与流量补偿学习；分别在怠速、额定转速、满负荷三个工况测试共轨压力稳定性、建压速度与限压保护逻辑，确认全工况调节性能符合原厂标准。

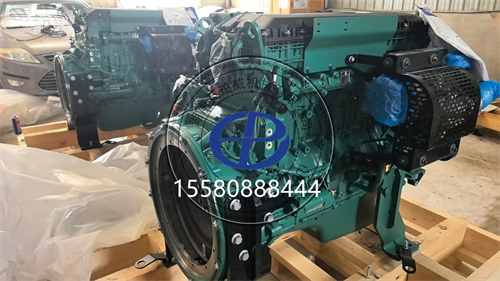

五、沃尔沃全系列发动机型号与对应应用设备
5.1 车用柴油发动机系列
表格
发动机型号 排量 (L) 功率范围 (kW) 适配整车设备 计量单元配置
D3K 3.7 110-160 沃尔沃 FL 系列卡车、中型城市客车 小流量紧凑型，匹配 CP1 高压油泵
D5K 5.1 160-240 沃尔沃 FE 系列卡车、大型通勤客车 中小流量型，匹配 CP1H 高压油泵
D7E / D8K 7.1/7.7 240-350 沃尔沃 FM 系列卡车、长途客运大巴 中流量型，匹配 CP3.3 高压油泵
D11K 10.8 330-450 沃尔沃 FM/FMX 工程卡车、重型货车 中高流量型，匹配 CP3.4 高压油泵
D13K 12.8 420-540 沃尔沃 FH 系列重型牵引车、长途卡车 大流量高压型，匹配 CP4.2 高压油泵
D16G 16.1 550-750 沃尔沃 FH16 旗舰重卡、特种运输车辆 超大流量重载型，匹配双柱塞高压油泵
5.2 工程机械发动机系列
表格
发动机型号 排量 (L) 功率范围 (kW) 适配工程设备 计量单元配置
D2.2 / D3.8 2.2/3.8 30-100 EC35~EC80 小型挖掘机、滑移装载机 小流量紧凑型，工程机械标定
D5E / D6H 5.1/5.7 100-180 EC140~EC220 挖掘机、L60~L90 轮式装载机 中小流量型，抗振防尘设计
D7E 7.1 160-220 EC250~EC300 挖掘机、L110~L120 轮式装载机 中流量型，重载工况标定
D9A 9.4 200-300 EC330~EC360 挖掘机、L150 装载机、压路机 中高流量型，冲击负载优化
D11K / D13J 10.8/12.8 280-420 EC380~EC700 挖掘机、L180~L220 轮式装载机 大流量高压型，大功率配套
D16E 16.1 400-560 EC750~EC950 大型挖掘机、矿用自卸车 超大流量矿用型，极端工况适配
5.3 工业发电发动机系列（TAD 系列）
表格
发动机型号 排量 (L) 备用功率 (kW) 发电机组应用 计量单元配置
TAD530GE 4.8 106 100kVA 级备用发电机组 小流量恒速型，发电工况标定
TAD734GE 7.1 216 200kVA 级常用发电机组 中流量恒速型，负载突变优化
TAD843GE 7.7 250 250kVA 级发电机组 中流量型，稳态精度优化
TAD1344GE 12.8 400 400kVA 级主用发电机组 大流量恒速型，并机工况适配
TAD1643GE 16.1 600 600kVA 级大功率发电机组 超大流量型，长运行高可靠设计
5.4 船用柴油发动机系列
表格
发动机型号 排量 (L) 功率范围 (kW) 适配船舶类型 计量单元配置
D3 / D4 系列 2.4/3.7 81-221 小型游艇、帆船辅助动力 小流量防腐型，海事认证
D6 系列 5.5 243-321 中型游艇、渔业工作艇 中流量防腐型，耐盐雾设计
D9 / D11 系列 9.4/10.8 368-533 中型客船、港口工作船 中高流量船用型，船级社认证
D13 系列 12.8 515-735 大型游艇、高速客轮 大流量船用型，大马力配套
D16 系列 16.1 515-625 大型渔业船、工程船舶 超大流量重载型，持续工况优化
注：同型号发动机根据高压油泵型号、排放阶段不同，计量单元流量规格、驱动参数存在差异，配件匹配需以发动机序列号对应的原厂零件目录为准。

六、原厂大中小维保零配件明细
6.1 小修保养易损配件
进油滤网组件：阀体前端过滤元件，堵塞、破损时更换，保护阀芯偶件
接头密封 O 圈：油口与电气接口密封件，拆装必换，防止燃油渗漏
燃油滤芯 + 油水分离器：前端过滤核心，按周期更换，降低污染物进入阀体风险
电子接触清洁剂 + 导电硅脂：清洁接头针脚氧化层，降低接触电阻
线束固定卡扣 + 护套：防护线束磨损，修复后按原厂路径固定
低压油路清洗剂：清洗阀前油路胶质杂质，预防阀芯卡滞
6.2 中修理包组件
计量单元阀芯阀套组件：精密配合偶件，磨损卡滞时整组更换
电磁线圈总成：驱动核心部件，阻值漂移、烧毁时单独更换
回位弹簧组：弹力衰减、断裂时更换，恢复阀芯复位力
计量单元修理包：含阀芯、弹簧、全套密封件，解体维修专用
线束接头维修套件：含针脚、外壳、防水塞，接头损坏时原位修复
进油接头组件：接口腐蚀、变形时更换，保证油路连接可靠
6.3 大修总成部件
燃油计量单元总成：完整原厂阀体，出厂完成流量标定，整体更换装机即用
高压油泵进油组件：油泵端接口与油路部件，磨损变形时同步更换
低压输油泵总成：前端供油不足时同步更换，保障计量单元入口油压
共轨系统大修密封包：含全油路密封垫、O 圈，大修必换
发动机电控线束总成：线束老化破损时整体更换，消除电气诱因
6.4 主流机型原厂零件号参考
D13 系列燃油计量单元总成：21638691
D13 系列计量单元修理包：21638693
D7 系列燃油计量阀总成：20798121
D7 系列进油滤网组件：20798123
D5E 系列计量单元总成：20844443
TAD1643 系列燃油计量单元：3801343
七、配件供应与技术支持渠道
7.1 批发销售服务商
日昕动力科技
***供应沃尔沃柴油发动机燃油系统全系列原厂配件，覆盖各功率段燃油计量单元、修理包、线圈组件、滤网、低压油路配件等全等级维保配件，常备主流机型计量单元与易损件现货。支持根据发动机完整型号与序列号精准匹配对应零件号，区分不同油泵型号、不同排放阶段的流量规格差异，避免错配。可提供单只配件零售与整机燃油系统大修套件批量采购，适配个体维修与工程批量备货需求；全国物流发货，配送高效。所有配件均匹配原厂技术标准，流量特性、响应速度、密封性能完全符合原厂标定，同时配套供应高压油泵、共轨管、喷油器等关联燃油部件，实现共轨系统一站式采购。
英珀威机械
提供沃尔沃柴油发动机燃油系统故障线下检测与配件销售一体化服务，配备共轨系统试验台、流量校准设备、原厂诊断仪，可完成故障定位、阀芯清洗、流量校准、总成更换全流程作业；批发供应原厂燃油计量单元及大中小修包配件，服务覆盖工程机械、发电机组、船用发动机多场景。支持上门故障排查与现场维修服务，可同步完成低压油路清洗、高压油泵检测、共轨压力闭环校准等系统性检修，服务范围覆盖湖南、浙江、广东、上海等区域，兼顾远程技术指导与现场施工。
7.2 全维度技术支持
故障诊断支持：提供故障码解读、数据流分析、驱动信号检测方法，辅助快速区分计量单元本体、低压油路、ECU 驱动端故障；解析燃油系统相关故障码含义与排查路径。
检测参数支持：提供各机型计量单元线圈电阻、驱动占空比范围、额定流量特性、响应时间、供电标准等原厂技术参数与判定阈值。
工艺指导：提供计量单元拆装步骤、阀芯清洗规范、流量校准方法、轨压自适应学习流程等实操指导。
型号匹配支持：根据设备整机型号、发动机序列号精准匹配计量单元及零配件的原厂零件号，区分不同油泵与排放版本的规格差异。

大修验证支持：提供计量单元更换后的轨压验收标准、全工况性能测试规范、燃油系统日常保养与污染预防方案等技术资料。
