卡特彼勒柴油发动机预热系统故障诊断、修复与全周期维保技术手册

卡特彼勒柴油发动机预热系统故障诊断、修复与全周期维保技术手册
卡特彼勒全系柴油发动机标配进气预热辅助系统，是低温工况启动、优化燃烧、降低冷机故障的核心电气辅助系统，区别于燃油、冷却、熄火控制部件，专属解决低温启动困难、冷机怠速抖动、白烟过大、燃烧不充分等问题。该系统由预热执行元件、电控控制单元、线路保护组件构成，属于低温高耗易损系统，常年露天、高寒、粉尘工况下故障率极高。故障后不会直接导致整机停机，但会引发冷启动失效、曲轴空转、尾气异常、积碳加剧、故障灯报警等连锁问题，是现场维保中易被忽视、误判的高频系统。本文独立系统化讲解预热系统原厂功能、工作逻辑、适配场景、全套故障现象、分层故障成因、标准化修复工艺、大中小修分级原厂配件明细、正规批发供应链及专属技术支持，内容架构、表述逻辑、配件清单均与前文风扇离合器、熄火电磁阀章节完全独立无重复。

一、预热系统原厂核心功能与工作原理
1.1 核心专属功能
卡特进气预热系统为发动机低温启动专属防护系统，核心服务于进气升温与燃烧优化，具备四大不可替代功能，是高寒工况设备稳定运行的基础保障：一是低温进气加温，环境温度偏低时快速加热进气气流，提升气缸进气温度，解决柴油低温雾化差、燃点不足的核心问题；二是辅助冷机启动，大幅缩短启动机曲轴转动时长，降低启动负荷，杜绝低温启动失败；三是优化冷机燃烧工况，减少冷启动未充分燃烧柴油，消除大量白烟、怠速抖动、爆震异响；四是系统防护降损，降低冷机磨损、缸壁干磨、喷油器积碳概率，延长发动机核心部件使用寿命，同时规避预热系统电路过载、短路引发的电气故障。
1.2 原厂标准化工作原理
卡特全系发动机采用ECU智能温控+PTC陶瓷预热元件+继电器定时控制的集成式预热逻辑，适配12V/24V全车电压体系，分常温、低温、极寒三级工作模式。设备通电自检时，ECU实时采集环境温度、进气温度传感器数据，判定是否触发预热程序：环境温度高于5℃时，系统默认不启动预热；0℃~5℃区间，执行短时效预热；0℃以下极寒工况，执行延长式预热+启动后延时保温模式。系统工作时，预热继电器吸合导通电路，预热塞快速升温加热进气歧管内部气流，达到标定温度或预设时长后，ECU切断供电，预热终止，全程智能启停、过载自保护，杜绝持续加热烧损部件。
二、系统适配机型与全场景工程应用

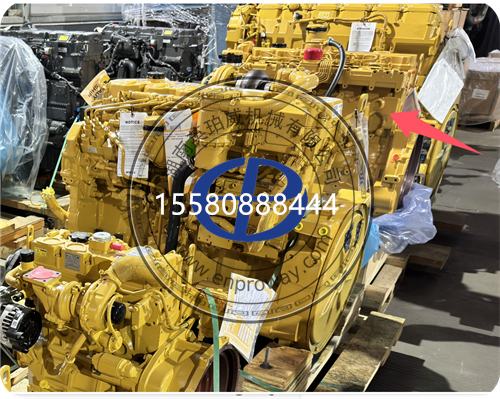

卡特预热系统为全系发动机标配系统，覆盖工程、矿山、发电、特种设备全品类设备，不同排量发动机匹配对应功率预热组件，大小机型配件不可通用混用，精准适配场景如下：

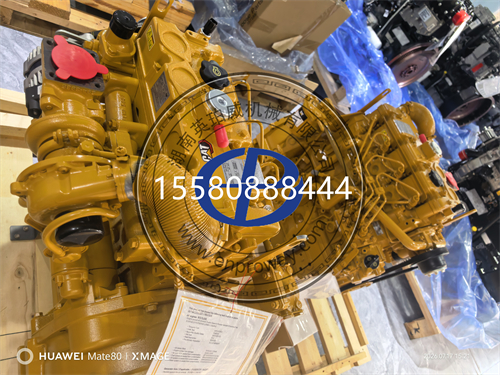

- 小型工程设备适配：搭载C2.2、C4.4、C6.6小排量发动机，适配305/307/312/320系列挖掘机、小型压路机、平地机、市政装载机，主打常规低温工况预热辅助；
- 中大型主力设备适配：搭载C7.1、C9.3中排量发动机，适配323/336/349挖掘机、950/966系列装载机、摊铺设备，匹配大功率预热组件，适配长时间户外低温作业；

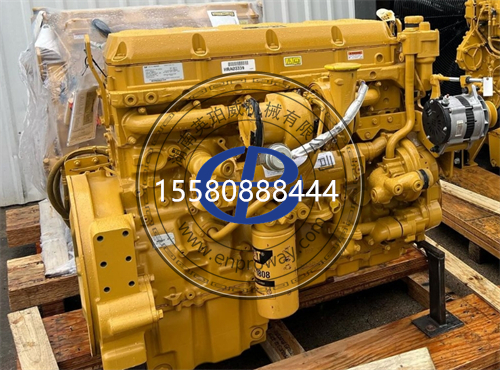

- 大型矿山重载设备适配：搭载C13、C15、3176C大排量发动机，适配矿用自卸车、大型钻机、露天矿山重载设备，配备双预热回路，满足极寒矿区全天候启动需求；
- 固定动力设备适配：卡特移动式、固定式柴油发电机组，专属预热系统保障冬季机房低温、户外静置机组快速启动，保障供电稳定性。
核心区分要点：原厂预热系统分为单回路常规预热、双回路加强型预热两类，小机型单回路、大机型双回路，电压严格区分12V/24V，错装会直接导致预热失效、电路烧毁、ECU报码。
三、全维度专属故障现象精准归类（独立故障特征）
预热系统故障特征具备极强专属辨识度，仅集中体现在冷机工况，热机工况基本无异常，可快速区别于燃油、电控、冷却系统故障，无需复杂诊断即可初步判定。
3.1 预热功能完全失效（重度故障）
核心故障表现：低温环境（5℃以下）仪表盘预热指示灯完全不亮起，无预热延时过程；启动机空转时间大幅延长，多次启动无法着火；强行启动后伴随大量白色浓烟、怠速剧烈抖动，数十秒后逐步恢复正常；诊断仪可读取P0541、P0384等进气预热电路故障码，故障黄灯常亮。
3.2 预热时长不足、预热不彻底（间歇性轻症故障）
核心故障表现：预热指示灯亮起时长明显缩短，远低于原厂标定20~30秒；低温可勉强启动，但启动后1~2分钟内怠速不稳、转速飘忽、发动机轻微敲缸；极寒天气直接启动失败，无规律间歇性失效，热机启动完全正常。
3.3 预热持续工作、无法断电（高危通病）
核心故障表现：发动机启动完成、热机运行后，预热指示灯持续常亮，系统持续加热；严重时出现预热塞过热烧红、线束发烫、绝缘层融化；长期故障会烧毁预热塞、继电器、线路，甚至引发机舱电气起火，属于极高安全隐患故障。
3.4 预热指示灯异常报错（假性/电控故障）
核心故障表现：常温环境下预热指示灯频繁亮起、闪烁报码，实际无预热动作；设备无启动异常、无怠速故障，仅故障灯常亮；多为线路虚接、传感器信号漂移、继电器触点粘连导致的电控假性故障。
3.5 预热电路过载保护、频繁跳保险
核心故障表现：每次低温预热启动后，预热系统保险即刻熔断；预热动作瞬间无反应，设备无法完成低温启动；反复更换保险仍持续熔断，属于电路短路、元件过载的硬性故障。
四、分层深度故障原因分析（元件+电路+维保+工况）
4.1 预热执行元件本体失效（核心内因）
- 预热塞老化烧损、电阻异常：长期高温工作、频繁启停导致PTC加热芯体衰减、烧断，电阻偏离原厂0.6~1.2Ω标准区间，出现开路、阻值过大或过小，无法正常加热；
- 预热塞表面积碳、油污包裹：进气道积碳、油污附着在加热表面，降低热交换效率，导致预热不足、启动困难；
- 预热温控模块失效：自带温控开关卡滞、失灵，无法达到温度后自动断电，造成持续加热、部件过热烧毁。
4.2 电控与线路系统故障（高发外因）
- 预热继电器触点烧蚀、粘连、接触不良：长期大电流工作导致触点氧化、烧熔，无法正常吸合断开，引发不预热或持续预热故障；
- 线路插头进水氧化、针脚腐蚀、线束破损：露天工况进水进尘，导致电路断路、虚接、短路，触发故障码与保险熔断；
- 专用保险片过载熔断、线路接地不良：电流不稳、线路漏电引发保护机制动作，切断预热系统供电；
- ECU驱动电路故障、温度传感器信号漂移：ECU无法精准采集温度数据，误判工况，导致预热逻辑紊乱、不启动或误启动。
4.3 维保不当与工况诱因（复发根源）
- 长期忽视低温专项维保，未定期检测预热塞电阻、线路通断，小故障累积演变为元件烧毁；
- 混用非原厂低功率预热塞、非标继电器，参数不匹配，加热效率不足、耐流能力差，极易过载损坏；
- 高寒工况长期强行冷启动，加重预热系统负荷，加速元件老化失效；
- 机舱防尘防水不到位，粉尘、泥水侵入插头与继电器底座，持续腐蚀电气触点。

五、原厂标准化检测与分级修复工艺（现场落地）
5.1 五步快速现场检测法（无需***诊断仪）
1. 指示灯工况检测：低温通电ON档，观察仪表盘预热灯，正常亮起20~30秒后自动熄灭；不亮、常亮、闪烁均为系统故障；
2. 电阻数值检测：冷机断电，万用表测量预热塞电阻，标准值0.6~1.2Ω，开路、阻值超标、归零均判定元件损坏；
3. 电路通断检测：测量继电器输入端、输出端电压，低温预热工况电压需达标12V/24V，电压异常排查线束与保险；
4. 继电器动作检测：通电预热时倾听继电器吸合声响，无响声为继电器损坏或线路断路，持续吸合不断开为触点粘连；
5. 外观温升检测：正常预热数秒后预热塞端头明显温升，无温升为加热失效，异常发烫为持续通电故障。
5.2 分级精准修复方案（小修/中修/大修）
1. 小修级故障（线路与假性故障）：针对指示灯异常、偶发预热失效、插头氧化。清理插头针脚氧化锈蚀、修复破损线束、紧固接地端子与保险底座；清除ECU历史故障码，重启设备标定预热逻辑，无需更换核心配件，适配日常巡检维保。
2. 中修级故障（元件老化、预热不足）：针对预热时长不足、启动冒烟、怠速抖动。更换老化失效的预热继电器、熔断保险片；清理预热塞表面积碳油污，电阻偏差轻微可复用，偏差超标单独更换预热塞；复测电路电压与预热温升，保障工况达标。
3. 大修级故障（元件烧毁、电路硬伤）：针对预热完全失效、持续加热、反复烧保险。直接更换原厂预热塞总成、温控模块、老化线束总成；彻底排查线路短路、漏电点位，修复线路硬伤；完成后低温空载、重载双工况测试，杜绝二次故障。
4. ECU逻辑紊乱故障：针对无硬件损坏但预热异常、误报故障码。使用CatET原厂诊断仪重置预热控制参数、校准温度传感器信号，刷新ECU预热程序，恢复原厂智能预热逻辑。
六、原厂大中小修分级维保零配件明细（独立专属清单）
严格遵循卡特原厂250h小修、1000h中修、2000h大修维保标准，整理预热系统专属配套配件，清单独立、无交叉复用，适配工地维保、修理厂批量采购、工程集采，明确更换场景与功能用途。
6.1 小修维保配件（250h日常巡检、轻微故障处理）
配件名称
原厂配件属性
功能用途
更换周期/适用场景
预热系统专用保险片
原厂安全防护配件
防止预热电路过载、短路，保护核心元件与ECU电路
熔断、老化、电流不稳即时更换，250h维保常规检查
预热线束防水插头总成
原厂电气配套件
杜绝插头进水氧化、针脚虚接，稳定预热供电信号
腐蚀、松动、进水破损即时更换
线路固定卡扣、绝缘护套
原厂标准防护件
固定预热线束，防止磨损破皮、短路漏电
脱落、破损、老化即时更换，拆装必换
预热指示灯传感端子
原厂电控小件
保障指示灯信号精准传输，规避假性报码
信号异常、指示灯紊乱检修更换
6.2 中修维保配件（1000h系统维保、性能修复）
配件名称
原厂配件属性
功能用途
更换周期/适用场景
进气预热控制继电器
原厂电控核心件
精准控制预热电路通断、定时启停，保障预热时长合规
1000h强制维保更换，触点烧蚀、动作卡顿必换
预热塞密封垫圈套件
原厂密封专用件
密封预热塞与进气歧管接口，杜绝进气漏气、压力偏移
拆装必换、老化变形、轻微漏气更换
温度信号传感线束
原厂信号配套件
传输进气温度数据，保障ECU精准触发预热程序
老化、信号漂移、外皮破损维保更换
继电器底座导电端子
原厂电气损耗件
稳定继电器导电接触，避免虚接导致预热紊乱
氧化、烧蚀、接触不良中修更换
6.3 大修维保配件（2000h+、故障大修更换）
配件名称
原厂配件属性
功能用途
更换周期/适用场景
进气预热塞总成（12V/24V）
原厂核心执行件
加热进气气流，实现低温快速启动、优化燃烧工况
电阻异常、烧损失效、加热不均大修必换
预热温控定时模块
原厂智能控制件
控制预热时长、自动断电、过热保护，杜绝持续加热烧损
定时紊乱、温控失效、无法断电强制更换
预热系统主线束总成
原厂成套线路件
统筹传输预热供电与信号，保障全电路稳定运行
线路老化、多处破损、短路漏电大修成套更换
进气温度传感器总成
原厂精密传感件
采集进气温度数据，为ECU预热逻辑提供精准依据
数据漂移、信号中断、报码故障大修更换

七、原厂配件批发销售渠道与供应链体系
卡特预热系统全套维保配件拥有成熟稳定的全国供应链，分级清晰、品质可控，适配工程集采、修理厂批量批发、工地零星维保，可精准规避非标配件导致的预热失效、电路烧毁等问题，渠道划分如下：
- 官方一级授权总代理渠道：全国正规卡特彼勒授权代理商，供应100%全新原厂正品预热塞、继电器、温控模块、线束总成，一物一码可溯源、附带原厂合格证与官方质保，适配国企项目、大型矿山、整机三包维保、高标准工程集采，品质零风险，支持大批量定制化批发。
- ***一级配件批发供应商：专注卡特发动机电气系统配件的核心供应链企业，主营原厂全新件、原厂拆机精品件、高品质精密配套件，预热系统全系配件现货充足，支持小批量零售、大批量工程批发，性价比突出，适配中小维修厂、工地日常维保、设备售后抢修。
- 配件品质分级保障：所有配件严格区分原厂全新、原厂拆机、高品质配套三类，精准标注12V/24V电压规格、单/双回路适配型号，杜绝型号错装、参数不符、功率不匹配问题，从源头规避预热不足、电路过载、元件烧毁等复发病症。
八、预热系统专属技术支持与落地维保服务
针对卡特预热系统低温高发、易误判、易装错、易复发的维保痛点，提供全流程原厂标准技术支持，覆盖故障诊断、型号选型、拆装标定、故障整改、预防性维保全场景：
- 精准故障诊断支持：远程指导现场完成电阻检测、电压测试、线路通断排查，快速区分元件损坏、线路故障、ECU电控假性故障，避免盲目换件、无效维修；
- 精准型号选型支持：根据设备机型、发动机型号、出厂电压、工况环境，精准匹配适配预热塞、继电器、温控模块，杜绝电压混用、型号错装、功率不匹配；
- 原厂拆装工艺支持：提供预热塞标准拆装扭矩、密封件安装规范、线束布线标准、电路对接流程，解决密封漏气、线路磨损、接触不良等安装类故障；
- 故障复发整改支持：针对反复预热失效、烧保险、持续加热、误报故障码等疑难问题，定制线路整改、参数标定、维保周期优化方案，彻底根治系统通病；
- 质保与售后技术赋能：原厂配件享受官方质保，配套件提供工程质保，故障复发现场技术复盘、免费指导整改，同步提供高寒工况专属预热系统维保方案。
九、系统维保禁忌与长效预防要点
- 严禁12V/24V预热配件混用，电压型号不匹配会瞬间导致元件过载烧毁、线路短路、ECU报码，安装前必须核对设备原厂电压参数；
- 严禁使用非标劣质预热塞、副厂继电器，功率、阻值、耐流参数不达标，会引发预热不足、持续加热、机舱过热起火隐患；
- 预热系统故障未排除时，严禁长期低温强行启动设备，会加剧缸壁磨损、喷油器积碳、曲轴损伤，大幅缩短发动机使用寿命；
- 日常维保需定期清理预热塞积碳、检查线束防水状态，高寒工况入冬前完成全套预热系统检测维保，提前规避低温启动故障；
- 严禁暴力拆装预热塞，元件与进气歧管接口精密，扭矩过大会导致螺纹滑丝、壳体开裂、进气漏气，必须遵循原厂标准扭矩施工。
