道依茨BF6M1013发动机装配维修培训

道依茨BF6M1013发动机装配维修培训

F2L1011、F3L1011、F4L1011、F2L912/3、F3L912/3、F4L912/3、BF4L914、BF4M1011F、F4M1011F、F3M1011F、BF4M2012、BF4M1013、F8L413

道依茨BF6M1013发动机操作侧

1加油器，2 冷却剂泵，3燃料泵，4 减震器，5 润滑油过滤器，6 设备固定架，7 燃料过滤器，8 承油盘，9  量油计，10润滑油冷却器，11液压泵的固定装置，12 带有压力调整阀的逆向燃料泄漏管，

13 汽缸顶部，A:  冷却剂入口

道依茨BF6M1013发动机启动侧

14 升降点，15曲轴箱呼吸阀，16 调速器，17 SAE护盖，18调速轮，19 启动马达，20 废气涡轮增压器，21鼓风机，22 排气总管，23进气口总管，

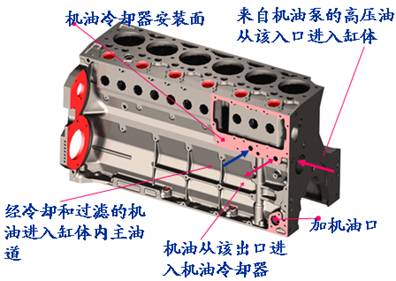

道依茨BF6M1013发动机缸体机油油路
