道依茨柴油发动机缸盖和缸垫

道依茨BF6M1013柴油发动机缸盖和缸垫

F2L1011、F3L1011、F4L1011、F2L912/3、F3L912/3、F4L912/3、BF4L914、BF4M1011F、F4M1011F、F3M1011F、BF4M2012、BF4M1013、F8L413

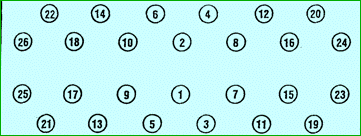

   1、缸盖；由灰铸铁铸成，是整体式结构。四缸由18个螺栓，六缸由26个螺栓将缸盖固定在缸体上。缸盖螺栓必须按规定的顺序拧紧，以使缸盖的受力均匀。

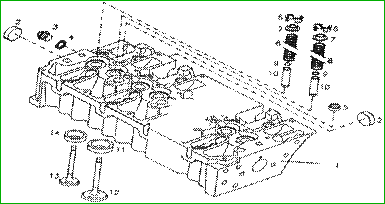

1.缸盖 2.水套堵 3.螺塞 4.密封垫 5摇臂堵头  6.气门弹簧锁片 7.弹簧座 8.气门弹簧 9.o型圈 10.气门导管 11.进气门座 12.进气门 13.排气门 14.排气门座

拧紧力矩：第一步  50Nm，第二步  130Nm，第三步  90度

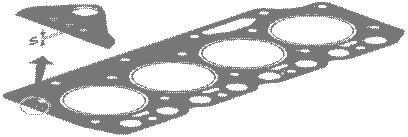

2、缸垫；DEUTZ柴油机采用对人体没有危害的无石棉缸垫，厚度分三种（保证压缩比）；以孔的个数来识别；（见图示）
