道依茨柴油发动机活塞冷却喷嘴

道依茨BF6M1013柴油发动机活塞冷却喷嘴

F2L1011、F3L1011、F4L1011、F2L912/3、F3L912/3、F4L912/3、BF4L914、BF4M1011F、F4M1011F、F3M1011F、BF4M2012、BF4M1013、F8L413

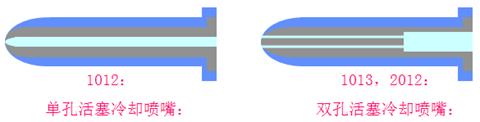

    向活塞体内部喷射润滑油实现活塞冷却。塑料制成的活塞冷却喷嘴装在主轴承座内。安装时不需要对准。

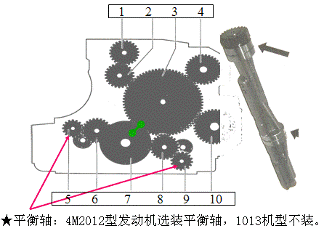

道依茨BF6M1013柴油发动机正时齿轮：正时齿轮做好标识，安装时对准。

1.调速器驱动齿轮，2.惰轮，3.凸轮轴齿轮，4.液压泵齿轮，5.平衡轴齿轮，6.惰轮，7.曲轴齿轮，8.惰轮，9.平衡轴齿轮，10.压缩机齿轮，
