道依茨柴油发动机润滑系统

道依茨BF6M1013柴油发动机润滑系统

F2L1011、F3L1011、F4L1011、F2L912/3、F3L912/3、F4L912/3、BF4L914、BF4M1011F、F4M1011F、F3M1011F、BF4M2012、BF4M1013、F8L413

润滑油路图

1.油底壳  2.进气歧管  3.机油泵  3a回油阀  3b泄压阀  4.机油散热器  4b.机油散热器旁通阀   5.机油滤清器  6.主油道  7.主轴承  8.连杆轴承  9.凸轮轴轴承  10.通喷油孔的油路 11.冷却活塞的喷油孔  12.摇臂脉冲滑的挺柱控制孔  13.推杆  14.摇臂  15通油底壳的回油道  16.机油传感器  17.通废气涡轮增压器的油路  18.废气涡轮增压器  19.通压缩机或液压泵的油路  20.压缩机 21.液压泵  22.压缩机或液压泵的回油路  23.回油底壳  24.从增压器回曲轴箱

道依茨BF6M1013柴油发动机机油泵

  1013机油泵是转子式的，安装在发动机前盖内，由曲轴直接驱动，它具有以下特点：

①安装在前盖内，易于拆卸。②无附加传动件，直接由曲轴带动。③安装空间小。④泵的直径大，牙数多，供油平稳。                   ⑤油泵转子由三个不均分的键安装在曲轴上，泵油量由油泵转子齿宽来控制，四缸机油泵供油量为50升/分，                                           六缸机为75升/分，BF6M1013ECP输油泵供油量为90升/分当车辆在正常运行中发现机油压力过低时,要检查机油泵内部明显磨损擦伤时,应更换.

道依茨BF6M1013柴油发动机机油散热器：

    将机油散热器置于冷却水路中，并串联在主油道之前，用冷却水的温度来控制润滑油的温度。由于冷却水的温度能自动控制，所以机油温度也能得到一定的控制。这样，可使机油的温度控制在正常范围之内。当油温较高时靠冷却水降温，而在起动暖车时油温较低，则从冷却水吸热迅速提高机油温度，减小流动阻力，有利于润滑。

道依茨BF6M1013柴油发动机油气分离器(曲轴箱通风)

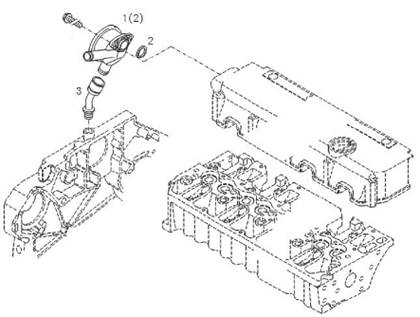

1. 油 气 分 离 器  2.密封圈 3.回油管
