道依茨BF6M1013柴油发动机单体泵喷油正时的调整

    喷油正时的调整也就是油泵供油的迟早的调整。这对柴油机性能影响很大，过大时由于燃油是在气缸内空气温度较低的情况下喷入的，混合气形成条件差，备燃期较长，会引起工作粗暴，怠速不良和启动困难。过小时，将使燃料产生过后燃烧，燃烧的最高温度及压力下降，燃烧不完全，功率下降，排气冒黑烟，柴油机过热，导致动力性，经济性降低。

    DEUTZ油泵喷油正时的调整是通过调整高压泵垫片Z的厚度来实现的。通过活塞绝对上止点找出预行程Vh，从而精确确定喷油提前角。

垫片厚度Ts的计算公式为：Ts=(L-Vh)-(Lo+A/100)喷油泵（垫片）计算公式及代码说明：

 Z:  高压泵调整垫片。

 Ts:  调整垫片理论厚度。

  L:  喷油泵安装平面到泵挺柱表面的高度。

 Vh:  喷油泵预行程名义值。

 LO:  喷油泵标准长度。

A/100:喷油泵标准长度与实际长度之差。

 Ek:  喷油泵修正后的安装尺寸。

 EP:  铭牌标注的单体泵代码。

 FB:  喷油泵供油提前角。

 Le:  喷油泵标准测量筒长度。

 Ss:  调整垫片实际厚度。

x+y:  缸体中安装平面到挺柱的高度与标准高度之差。垫片厚度Ts的计算公式   Ts=(L-Vh)-(Lo+A/100) 缸体中安装平面到挺柱的高度与标准高度Le之差。L值即为L=Le+x+y。只更换高压泵，需知道提前角和A值，根据公式即可得出垫片厚度Ts。Ts=Ek-(Lo+A/100)确定与喷油泵正时相对应（缸）的活塞上止点;

1、在飞轮法兰上安装分度盘和指针，在要测量的缸上安装测量棒和百分表。

2、按照任意方向转动曲轴，直到百分表指针到 达其回转点，设置百分表为0。

3、按照顺时针方向转动曲轴约90°，然后反方向转动曲轴，直到在上止点前（百分表）8mm，设置分度盘为0°。

4、按照逆时针方向转动曲轴，直到百分表指针到达其回转点.

5、按照逆时针方向转动曲轴约90°，然后反方向 转动曲轴，直到在上止点前（百分表）8mm，读取分度盘度数（？）。这个值的平分值就是活塞上止点的0°。例如：50°÷2=25°转动曲轴，直到达该值止。

6、设定分度盘(平分值)为0°，此时为曲轴、活塞的标准上止点。

确定泵的喷油提前角：

1、在标准筒内（BFM1013=150mm)、载荷为0时，设定测量装置的百分表。转方向的反方向转动曲轴180°。

3、小心地将测量装置插入缸体喷油泵孔内。

4、先测量“L”值，并在自制表格中作记录。

5、设定百分表指针为“0”.注意：当达到预行程位置时，旋转方向不得有任何的改动。

6、按发动机旋转方向转动曲轴，直到百分表指针达到预行程刻度。（查表1）

7、读取实际测得的喷油提前角度，填进自制表格中。

8、读取喷油泵长度代号“A”值，填进自制表格中。

9、拆下测量装置。根据公式计算、确定调整垫片。安装好滚轮和垫片。注意：以上步骤只是针对一个缸喷油泵进行的。

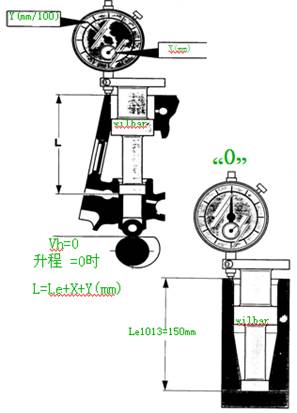

(1) L为缸体中喷油泵的安装平面到泵挺柱表面的高度，它的测量方法如下：

    ① 在标准筒(1013Le=150mm）的测量杆上装一个高度千分尺，将其值设为零。

    ② 把测量杆放入油泵安装孔中，当凸轮在基圆上时读出千分尺的刻度x+ymm，x+y即缸体中安装平面到挺柱的高度与标准高度Le之差。

    ③ L值即为L=Le+x+y。

(2).Vh为喷油泵柱塞由下止点到开始泵油时刻的预行程。Vh   的值可根    据供油提前角由下表查出。

(3)Lo是喷油泵即将供油时缸体中喷油泵安装平面至泵挺柱面的高度的 标准长度，1013为143mm。

(4)A/100是喷油泵标准长度Lo与实际长度之差。A值在出厂时即已测出，标在油泵上。（见图）

(5)当根据公式算出Ts值后，通过查表,可得出适用的垫片厚度S。

确定道依茨BF6M1013柴油发动机喷油提前角的调整垫片厚度：（例：BMF1013）

Ek值是从表中通过Ep值查出，而Ep值可从发动机铭牌上读出，每一个单体泵都对应一个Ep值。

确定喷油泵修正的安装长度(Ek)以及代码；

    当更换缸体、凸轮轴或滚轮挺柱时，必须重新确定修正后的安装尺寸(Ek)，※同时铭牌上相关的EP代码必须更新。（例： BMF1013）

2.当把单体泵安装在一个新缸体上时，我们需要测出L值，进行上述运算，以便算出垫片Z的厚度Ts.但是如果缸体不换，只更换高压泵，则无需以上步骤，这时只需知道提前角和A值，根据公式即可得出垫片厚度Ts。Ts=Ek-(Lo+A/100)

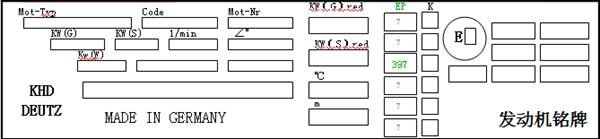

发动机上的标牌

•         标牌的位置是在发动机箱体的左则上曲轴箱的下边缘

•         1、发动机型号；3、发动机顺序号；4、额定功率；6、额定转速；7、喷油角；16、EP值；

•         例：一台BF6M1013发动机需换第三缸单体泵

•         ①由铭牌可读出Ep=397

•         ②根据Ep值从表（3）中查得Ek=146.9 （查上页表）

•         ③1013发动机Lo=143mm。

•         ④（假设）单体泵上所标A=133

•         ⑤将以上各值代入式2      Ts=146.9-(143+133/100)=2.57(mm)

⑥从表（2）中查出选择Ss=2.6mm的垫片。
