道依茨柴油发动机调速器

道依茨BF6M1013柴油发动机调速器

F2L1011、F3L1011、F4L1011、F2L912/3、F3L912/3、F4L912/3、BF4L914、BF4M1011F、F4M1011F、F3M1011F、BF4M2012、BF4M1013、F8L413

    调速器的作用是当柴油机的负荷改变时，自动地改变喷油泵的供油量，从而维持柴油机的稳定运转。见图

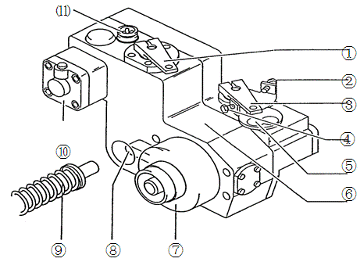

1.停车杆，2.高速限位螺钉，3.加速杆，4.怠速限位螺钉，5.满负荷调速调整器，6.调速器壳体，7.调速器驱动齿轮，8.齿条控制杆，9.齿条及弹簧，10.LDA，11.加浓电磁阀

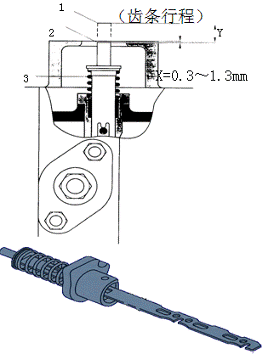

整机采用一根供油齿条安装在缸体上，齿条的伸缩量Y应在16.8～17.1mm的范围内以保证喷油泵的油量。齿条处在停车位置时应在壳体之后0.3～1.3mm。当更换齿条或调速器时，应测量这个值。
