康明斯B3.9、B4.5、B4.5RGT和B5.9发动机曲轴后油销售与维修技术手册


康明斯B3.9、B4.5、B4.5 RGT 和 B5.9 发动机曲轴后油封托架
概述
注: 本步骤只适合于前齿轮系发动机。
对于前齿轮系康明斯发动机，曲轴后油封托架安装在缸体后部，以盖住曲轴后油封。对于后齿轮系发动机，曲轴后油封安装在飞轮壳中

安装
注: 对于带湿式飞轮壳的发动机，确保用正确的后密封更换曲轴后油封。用于湿式和干式飞轮壳的曲轴后油封可能不同。
新的康明斯B3.9、B4.5、B4.5 RGT 和 B5.9 发动机曲轴后油封 (A) 将安装在油封导向工具 (B) 上。在将油封安装在曲轴前端上时，此油封必须留在油封导向工具上。这可确保在安装期间不会损坏油封唇部。

安装康明斯B3.9、B4.5、B4.5 RGT 和 B5.9 发动机曲轴后油封托架和密封垫。将 Loctite™ 262 或 271 涂抹到安装螺栓上，然后将后油封托架略微拧紧到缸体上。

注: 可能需要修剪后油封托架密封垫，以便让它与油底壳安装面相连。
而且，在安装康明斯B3.9、B4.5、B4.5 RGT 和 B5.9 发动机曲轴后油封托架之前可以在此联接点上涂一薄层密封胶（零件号 3164067）。必须在涂上密封胶后的 10 分钟内安装后油封托架。

为了便于安装，安装康明斯B3.9、B4.5、B4.5 RGT 和 B5.9 发动机机油油封时需要在油封架外径上涂覆中性肥皂。

使用康明斯B3.9、B4.5、B4.5 RGT 和 B5.9 发动机油封导向工具将新的曲轴后油封置于曲轴前端，用手将其滑向飞轮壳体。
拆下油封导向器。
对于康明斯B3.9、B4.5、B4.5 RGT 和 B5.9 发动机前齿轮系发动机，使用一次性油封起子将曲轴后油封敲入曲轴后油封托架中。
注: 用来安装曲轴后油封/耐磨衬套总成的维修工具（零件号 3824078）也可用于安装曲轴后油封。
使用塑料锤子将油封压入壳体中，直到对准工具顶住壳体。
在工具上的 12、3、6、9 点位置敲击，均匀地敲入油封，以避免使油封托架弯曲。敲击油封起子，直到与曲轴后油封托架相互接触。

  注意
不要推动或者迫使盖朝任何方向运动。安装密封件后，密封唇可能会变得不平整。导致发动机漏油。
将康明斯B3.9、B4.5、B4.5 RGT 和 B5.9 发动机后盖与缸体上的油底壳导油轨的两侧对齐。

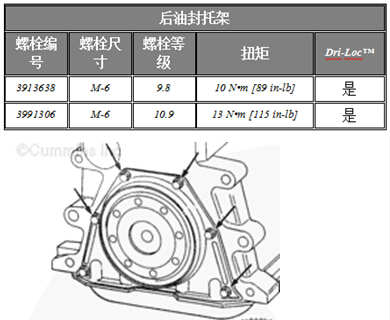

拧紧后盖螺栓。下表所示为使用 9.8 或 10.9 级螺栓时的正确扭矩值。等级号凸印在每个螺栓的顶部。
