康明斯B3.9、B4.5、B4.5 RGT和B5.9发动机飞轮壳销售与维修手册


康明斯B3.9、B4.5、B4.5 RGT 和 B5.9 发动机飞轮壳
安装
康明斯B3.9、B4.5、B4.5 RGT 和 B5.9 发动机
注: 安装飞轮壳之前，应确保所有定位销位于拆卸飞轮壳时的相同位置。
注: 以下步骤中使用的密封胶可能与生产发动机时使用的原厂密封胶有所不同。
沿图示的轨迹，在飞轮壳的背面涂抹一圈宽 1.5 至 2.0 mm [0.06 至 0.08 in] 的密封胶（零件号 3164070）。
注: 在涂上密封胶后的 10 分钟内安装飞轮壳，否则密封胶不能正确密封。一旦安装上，让密封胶干燥 30 分钟，然后再运转发动机。
安装康明斯B3.9、B4.5、B4.5 RGT 和 B5.9 发动机飞轮壳体和螺栓。

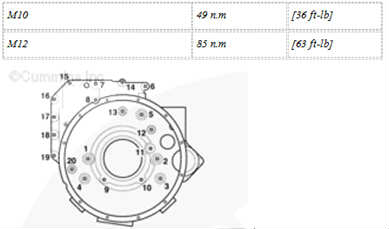

按图示顺序拧紧飞轮壳安装螺栓。
注: 由于 SAE 型飞轮壳体不同，安装螺栓的位置可能不同于图示位置。图示顺序适用于所有型号的飞轮壳体。


康明斯B3.9、B4.5、B4.5 RGT 和 B5.9 发动机
注: 安装飞轮壳之前，应确保所有定位销位于拆卸飞轮壳时的相同位置。
如果先前装备，则应在后油封托架上安装新的矩形密封圈并涂抹装配润滑剂（零件号 3163087）。

检查康明斯B3.9、B4.5、B4.5 RGT 和 B5.9 发动机缸体后端面和飞轮安装表面是否清洁，有无凸起的拉痕或毛刺。
安装两个导向销。零件号 3163934。
在导向销上方安装飞轮壳，确保飞轮壳位于定位销上。
注: 确保安装时密封圈未损坏。

拆下导向销。
将安装螺钉装上。

按图示顺序拧紧飞轮壳安装螺栓。
扭矩值:  77  n.m  [57 ft-lb]
