康明斯B3.9、B4.5、B4.5 RGT和B5.9发动机曲轴后油封安装维修技术参数手册

康明斯B3.9、B4.5、B4.5 RGT 和 B5.9 发动机曲轴后油封
安装
  注意
始终使用与先前安装的同一类型的油封更换曲轴后油封。（湿式飞轮壳油封、唇形油封、组合油封等等）。将导致发动机漏油。
  注意
曲轴上的密封唇/孔和密封表面不得残留机油，以防止油封泄漏。
为了便于安装，在密封壳体 (A) 的外颈涂抹中性肥皂。
注: 在配备曲轴唇形后油封的发动机上，新油封提供了一个油封导向工具 (B)。在将油封安装在曲轴前端上时，此油封必须留在油封导向工具上。这可确保在安装期间>不会损坏油封唇部。

  注意
始终使用与先前安装的同一类型的油封更换曲轴后油封。
使用油封导向工具将新的曲轴后油封置于曲轴前端，用手将其滑向飞轮壳体。
注: 确保油封与曲轴呈直角。
拆下康明斯B3.9、B4.5、B4.5 RGT 和 B5.9 发动机油封导向器。

每个康明斯B3.9、B4.5、B4.5 RGT 和 B5.9 发动机新曲轴唇形油封都带有一个一次性的油封起子。
前齿轮系发动机使用的油封起子 (1)（通常为金属环），将安装曲轴油封至后油封托架孔内正确的深度。
后齿轮系发动机使用的油封起子 (2)（通常为塑料环），将安装曲轴油封至飞轮壳孔内正确的深度。
注: 对于后齿轮系发动机，应用湿式飞轮壳的曲轴后油封没有附带一次性油封起子。安装应用湿式飞轮壳的曲轴后油封时，必须使用零件号为 3824078 的维修工具。这是与安装曲轴后油封和承磨衬套总成相同的维修工具参考步骤 001-067。对于前齿轮系发动机，该维修工具可用来代替曲轴油封附带的一次性油封起子

注: 没有一次性油封起子时可能需要用一把塑料锤轻敲曲轴后油封，以帮助安装油封。
使用每个新曲轴后油封附带的一次性油封起子将油封安装到壳体的正确深度。
使用塑料锤子将油封压入壳体中，直到对准工具顶住壳体。
在工具上的12、3、6、9 点位置敲击，均匀地压入油封，以避免使油封托架弯曲。

康明斯B3.9、B4.5、B4.5 RGT 和 B5.9 发动机前齿轮系
康明斯B3.9、B4.5、B4.5 RGT 和 B5.9 发动机曲轴后油封托架安装后才能安装曲轴后油封。

供选择的方法

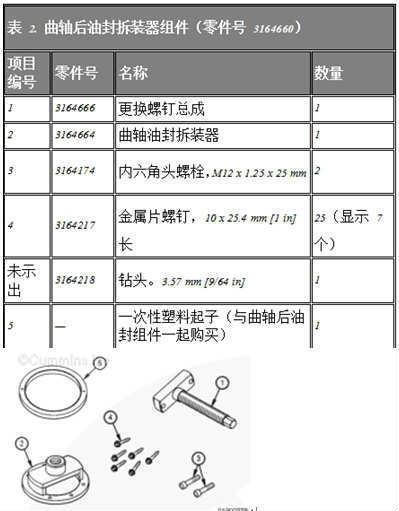

对于后齿轮系发动机，新的曲轴后油封附带的一次性塑料起子在外环设计了 2 个孔。设计这些孔以便于起子能与曲轴后油封拆装器组件（零件号 3164660）一起使用。


  注意
不要使用曲轴后油封拆装器组件（维修工具零件号 3164660）附带的金属片螺钉。这些金属片螺钉太长。选择正确的金属片螺钉时，确保金属片螺钉顶端不会伸出起子端面。否则会损坏曲轴油封。
对于将要安装的类型的油封，使一次性起子正确的一侧朝向外侧，将一次性起子推向曲轴油封拆装器中心。
使用 2 号金属片螺钉（10 号 19 mm [.75 in] 长）将一次性起子固定在曲轴油封拆装器上。

根据本步骤中前面的说明将曲轴后油封安装在曲轴法兰上以后，将拆装器螺钉总成 (1) 安装在曲轴后端。
安装两根 M12 x 1.25 x 60-mm 内六角头螺栓 (3)。

  注意
不得使用冲击扳手或气动工具。这样做会损坏工具。
用防粘结或适当的润滑脂润滑拆装器螺钉。
固定拆装器螺钉，将曲轴油封拆装器 (2) 安装在拆装器螺钉总成上。顺时针旋转曲轴油封拆装器将其推向油封，直到附带的一次性起子抵住曲轴后油封。

 注意
当曲轴油封拆装器接触飞轮壳后不要过度拧紧拆装器螺钉总成。这样做会损坏工具。
固定康明斯B3.9、B4.5、B4.5 RGT 和 B5.9 发动机曲轴油封拆装器的同时，逆时针旋转拆装器螺钉直到曲轴油封拆装器附带的一次性起子接触飞轮壳。
拆卸维修工具。
