康明斯B3.9、B4.5、B4.5RGT和B5.9发动机机油泵、前齿轮室盖、前齿轮、曲轴前油封维修参数手册

康明斯B3.9、B4.5、B4.5 RGT 和 B5.9发动机机油泵安装

 注意 安装时如果没有向泵加注机油，可引起发动机首次起动时预注油缓慢，从而严重损坏发动机。 使用清洁的 15W-40 机油润滑机油泵。

 注意 为了减少发动机损坏的可能性，确保在缸体的定位孔内安装了惰轮销。

安装康明斯机油泵。

注: 如果安装新的机油泵，确保此机油泵适合于您的发动机。例如，4 缸和 6 缸发动机的机油泵从外形上看是可互换的，但是它们具有不同的流动特性。

按照所示的下列次序拧紧螺栓。

初始扭矩

扭矩值:  8  n.m  [70 in-lb]

最终扭矩

扭矩值:  24  n.m  [212 in-lb]

注: 泵上的背板就座时抵在缸体孔底部。当机油泵安装正确时，机油泵的凸缘不会接触到缸体。

注: 如果安装新的机油泵，确保齿轮的侧隙正确。

使用量规（零件号 3824564）和磁性底座（零件号 3377399）测量机油泵驱动齿轮侧隙。

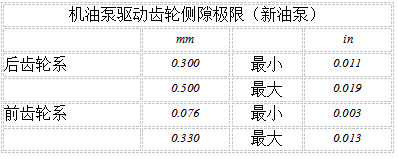

注: 对于后齿轮系发动机和前齿轮系发动机，机油泵驱动齿轮侧隙极限值不同。后齿轮系发动机采用一个带有直交齿轮的机油泵，而前齿轮系发动机采用一个带有斜交齿轮的机油泵。

注: 测量侧隙时如果相邻的齿轮移动，读数就不正确。

注: 如果要安装旧泵，并且已经测量了侧隙，则无需完成此步骤。

注: 如果安装新的机油泵，确保齿轮的侧隙正确。

使用量规（零件号 3824564）和磁性底座（零件号 3377399）测量康明斯机油泵齿轮侧隙。

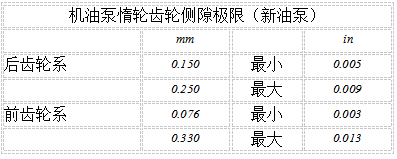

注: 对于康明斯后齿轮系发动机和前齿轮系发动机，机油泵惰轮齿轮侧隙极限值不同。后齿轮系发动机采用一个带有直交齿轮的机油泵，而前齿轮系发动机采用一个带有斜交齿轮的机油泵。

注: 测量侧隙时如果相邻的齿轮移动，读数就不正确。

注: 如果要安装旧泵，并且已经测量了侧隙，则无需完成此步骤。

康明斯B3.9、B4.5、B4.5 RGT 和 B5.9 发动机前齿轮室盖安装

TOC

注: 安装三个导向销（零件号 3164977）以改进前盖和前油封与齿轮室和曲轴的对准情况。

按照图示轨迹，在前齿轮室盖的缸体侧涂敷一条宽为 1.5 至 2.0 mm [0.06 至 0.08 in] 的密封胶条（零件号 3164070）。

在前齿轮室盖内配备机油压力传感器/开关的发动机上，必须遵照下面两个关键的密封胶轨迹：

1. 在此区域中，密封胶必须涂在前齿轮室盖的外边缘，以避开缸体上未使用的安装孔。

注: 为了确保缸体上未使用的安装孔不受密封连接点的影响，在安装孔中填充密封胶（零件号 3164070）。

2. 密封胶必须涂在前齿轮室盖中安装孔位置和机油供油孔的周围。

注: 在涂上密封胶后的 10 分钟内安装前齿轮室盖，否则密封胶不能正确密封。一旦安装，让密封胶干燥 30 分钟后再运转发动机。

使用环形定位销来放置前齿轮室盖，将康明斯前齿轮室盖安装到缸体上。

用安装螺栓在缸体上安装前齿轮室盖。按指示的顺序将前齿轮室盖至缸体安装螺栓。

扭矩值:  24  n.m  [212 in-lb]



康明斯B3.9、B4.5、B4.5 RGT 和 B5.9 发动机前齿轮

在安装康明斯B3.9、B4.5、B4.5 RGT 和 B5.9 发动机前齿轮室盖以前，将新的曲轴前油封装到前齿轮室盖中。参考第 1 节中的步骤 001-023。

将塑料导向安装工具留在曲轴前油封中。

 注意 曲轴上的密封唇和密封表面不得残留机油，以防止油封泄漏。

冲压钢齿轮室盖 - 在前盖的密封表面上涂抹一薄层密封胶（零件号 3164070）。

注: 此时不要拆下曲轴前油封中的塑料油封导向工具。使用塑料油封导向工具引导曲轴上的油封。

注: 在涂上密封胶后的 10 分钟内安装前齿轮室盖，否则密封胶不能正确密封。一旦安装，让密封胶干燥 30 分钟后再运转发动机。

铸铝齿轮室盖 - 将密封垫（零件号 3918673）置于齿轮室盖与齿轮室之间。

用塑料油封导向工具将曲轴前油封引导到曲轴上，将前齿轮室盖安装到发动机上。

安装并拧紧康明斯前齿轮室盖螺栓。

扭矩值:  24  n.m  [212 in-lb]

从康明斯B3.9、B4.5、B4.5 RGT 和 B5.9 发动机曲轴上拆下塑料导向工具。

如果以前安装过或如果发动机在多尘环境中运行，安装防尘罩。

防尘罩不需要导向工具。将防尘罩滑到曲轴前端上。

康明斯B3.9、B4.5、B4.5 RGT 和 B5.9 发动机曲轴前油封安装    TOC

对于康明斯B3.9、B4.5、B4.5 RGT 和 B5.9 发动机前齿轮系发动机，前齿轮室盖拆卸后才能安装曲轴前油封。曲轴前油封安装在康明斯发动机前齿轮室盖内。

使用工具（零件号 3164659）将油封装入前齿轮室盖。

将拆装器螺钉总成 (1) 安装在曲轴前端。

安装两个 M12 x 1.25 x 60 mm 内六角头螺栓 (3)。

 注意 不得使用冲击扳手或气动工具。这样做会损坏工具。

将新的康明斯B3.9、B4.5、B4.5 RGT 和 B5.9 发动机曲轴前油封置于曲轴前端，用手朝着前齿轮室盖的方向将其尽可能地滑到最远处。

注: 确保油封与曲轴呈直角。

在固定拆装器螺钉的同时，将曲轴油封拆装器 (2) 安装在拆装器螺钉总成上。

顺时针旋转曲轴油封拆装器将其推向油封，直到抵住油封。

 注意 曲轴油封拆装器与前盖接触后不要过度拧紧拆装器螺钉总成。这样做会损坏工具。

在固定康明斯B3.9、B4.5、B4.5 RGT 和 B5.9 发动机曲轴油封拆装器的同时，逆时针旋转拆装器螺钉直到曲轴油封拆装器接触到前齿轮室盖。

拆卸维修工具。

康明斯B3.9、B4.5、B4.5 RGT 和 B5.9 发动机粘性减振器安装    TOC

注: B 系列发动机的曲轴皮带轮和减振器有两种配置。确定使用的配置，采取本操作中适用的步骤。

整体式皮带轮/减振器

安装康明斯B3.9、B4.5、B4.5 RGT 和 B5.9 发动机曲轴减振器。

安装并拧紧曲轴皮带轮/减振器螺栓。

扭矩值:  125  n.m  [92 ft-lb]

两片式皮带轮/减振器

安装减振器。

安装并拧紧减振器螺栓。

扭矩值:  200  n.m  [148 ft-lb]

安装康明斯B3.9、B4.5、B4.5 RGT 和 B5.9 发动机曲轴皮带轮。

安装并拧紧曲轴皮带轮螺栓。

扭矩值:  77  n.m  [57 ft-lb]

使用清洁的机油润滑螺栓。

安装减振器。

对于康明斯B3.9、B4.5、B4.5 RGT 和 B5.9 发动机后齿轮系发动机，交叉拧紧减振器的 6 个螺栓。
