康明斯B3.3和QSB3.3发动机起动马达电磁开关

康明斯B3.3和QSB3.3发动机起动马达电磁开关

目录

初始检查

 注意

起动马达电磁开关不正确安装可导致起动马达出现超限运转损坏。

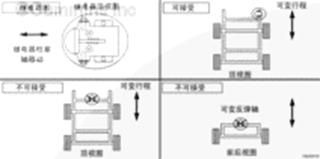

为确保车辆移动不会导致电磁开关启用，柱塞轴必须与地面水平并与车辆行程垂直。

不要将外部电磁开关安装到康明斯B3.3和QSB3.3发动机或任何可能会因为道路和康明斯B3.3和QSB3.3发动机振动而产生共振的金属物体上。

参考 OEM 维修手册，了解正确的电磁开关检查方法。

电阻检查

 警告

为了防止触电和人身伤害，确保起动马达开关位于“OFF”（断开）位置。

从电磁开关端子上拆下连接电磁开关和起动马达电磁阀的电缆。

将数字万用表（零件号为 3377161）的表笔或等同物与开关的两个大端子连接。

将数字万用表（零件号为 3377161）调至欧姆档测量电阻。

将表笔与开关的两个大端子连接。

当钥匙开关处于“OFF”（断开）位置时，万用表电阻示值必须大于 100 千欧。

将钥匙开关转到 START（起动）位置。

万用表示值必须小于 10 欧姆。如果不符合技术规范，应根据制造商的说明书更换起动马达电磁开关。

电压检查

当起动马达开关处于“START”（起动）位置，如果万用表电阻示值大于 100 千欧：

将钥匙开关转到 OFF（断开）位置。

将万用表调至直流电压档。

将一支万用表表笔连接到标有“ S ”的电磁开关端子上，另一支表笔接地。

将钥匙开关转到 START（起动）位置。

如果万用表指示没有电压，表明该电磁开关不是问题的原因所在。如果起动马达电磁开关不符合技术规范，根据制造商的说明书更换开关。

将钥匙开关转到 OFF（断开）位置。

拆下万用表表笔，将电磁开关连接到起动马达电磁阀的导线上。
