康明斯QSK78发动机故障代码151 152 153

概述

电路描述

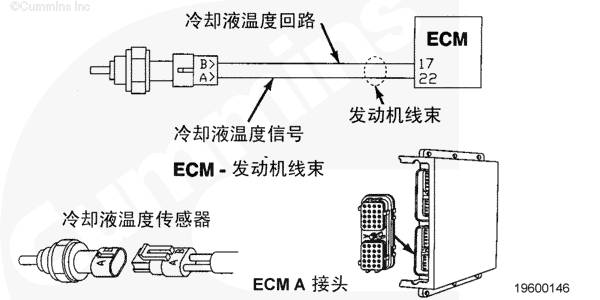

CM500 ECM 将冷却液温度传感器用于监测康明斯QSK78发动机冷却液温度。CM500 ECM 将冷却液温度用于康明斯QSK78发动机保护系统、正时和供油控制。

CM500 ECM 监测触针 22 上的电压。CM500 ECM 预期检测到电压在 0.21 和 4.5 伏之间变化。

如果电压低于 0.21 伏，则 CM500 ECM 将记录康明斯QSK78发动机故障代码 151。

触针 22 上的电压高于 0.21 伏可能是由于冷却系统故障或工作范围内的传感器故障造成的。

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

参考康明斯QSK78发动机故障代码 t05-151 故障诊断树

概述

电路描述

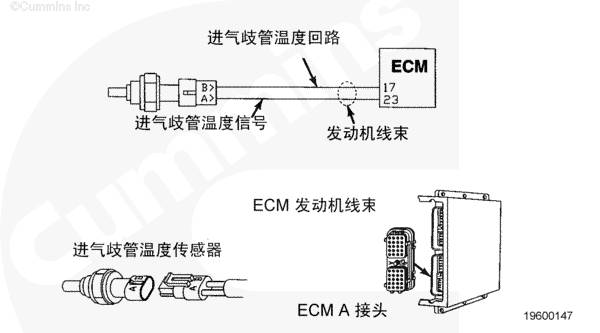

CM500 ECM 利用进气歧管温度传感器监测中冷器后面进气歧管中的空气温度。CM500 ECM 将进气歧管温度传感器用于康明斯QSK78发动机保护系统、正时和供油控制。

CM500 ECM 监测触针 23 上的电压。CM500 ECM 预期检测到电压在 0.5 和 4.88 伏之间变化。如果电压高于 4.99 伏，则 CM500 ECM 将记录康明斯QSK78发动机故障代码 153。

触针 23 上的电压高于 4.88 伏可能是由信号或回路导线存在开路、电压对信号或回路导线短路或传感器开路故障造成的。

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

参考康明斯QSK78发动机故障代码 t05-153 故障诊断树

概述

电路描述

CM500 ECM 利用进气歧管温度传感器监测中冷器后面进气歧管中的空气温度。CM500 ECM 将进气歧管温度传感器用于康明斯QSK78发动机保护系统、正时和供油控制。

CM500 ECM 监测触针 23 上的电压。CM500 ECM 预期检测到电压在 0.5 和 4.88 伏之间变化。如果电压低于 0.08 伏，则 CM500 ECM 将记录康明斯QSK78发动机故障代码 154。

触针 23 上的电压低于 0.08 伏可能是由电源导线或回路导线上存在对地短路或传感器内部接地故障造成的。

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

参考康明斯QSK78发动机故障代码 t05-154 故障诊断树

概述

电路描述

CM500 ECM 利用进气歧管温度传感器监测中冷器后面进气歧管中的空气温度。CM500 ECM 将进气歧管温度传感器用于康明斯QSK78发动机保护系统、正时和供油控制。

CM500 ECM 监测触针 23 上的电压。CM500 ECM 预期检测到电压在 0.5 和 4.88 伏之间变化。如果电压低于 0.5 伏，则 CM500 ECM 将记录康明斯QSK78发动机故障代码 155。

触针 23 上的电压高于 0.5 伏可能是由于冷却系统故障或工作范围内的传感器故障造成的。

部件位置

有关部件的详细位置视图，参考《QSK19、QSK45、QSK60 和 QSK78 系列康明斯QSK78发动机 QSK 燃油系统故障判断和排除手册》（公告号 3666113）。

康明斯QSK78发动机大修提示

这不是 CENSE™ 系统错误。

参考康明斯QSK78发动机故障代码 t05-155 故障诊断树
