康明斯QSK78发动机故障代码156 157 158 159

2014/10/27 22:57:06

康明斯QSK78发动机故障代码 156

左排后进气歧管温度传感器电路高温故障

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
康明斯QSK78发动机故障代码: 156 PID: 无 SPN: 1132 FMI: 3 指示灯: 黄色 SRT: CE-156	主线束 ECM A 接头的左排后进气歧管温度传感器电路信号触针上检测到电压高。	康明斯QSK78发动机故障代码 158 被停用。

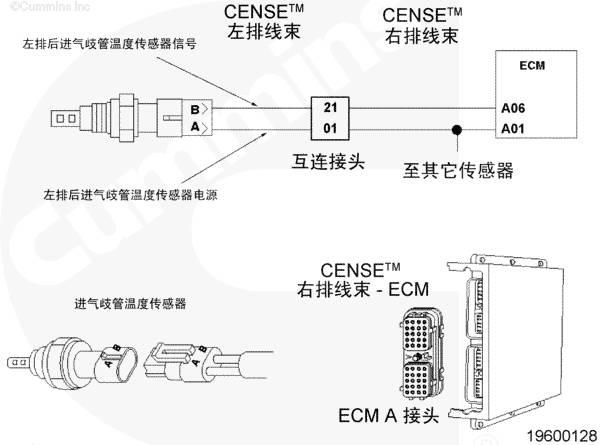

左排后进气歧管温度传感器电路

电路描述

左排后进气歧管温度传感器电路向 CENSE™ ECM 提供左排后进气歧管空气温度信号。

部件位置

有关部件的详细位置视图，请参考第 E 节。

康明斯QSK78发动机大修提示

传感器的电阻值随温度变化。如果传感器正常工作，观察的读数应与下表数据相符。

该电路可能的故障模式有：

传感器电源电路对蓄电池短路传感器信号电路对蓄电池短路传感器信号电路对传感器电源短路 ECM 电路故障温度传感器故障

参考康明斯QSK78发动机故障代码 t05-156 故障诊断树

康明斯QSK78发动机故障代码 157

左排后进气歧管温度传感器电路低温故障

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
康明斯QSK78发动机故障代码: 157 PID: SPN: 1132 FMI: 4 指示灯: 黄色 SRT: CE-157	检测到 CENSE™ 线束 ECM A 接头的左排后进气歧管温度传感器电路信号触针上电压低。	康明斯QSK78发动机故障代码 158 被停用。

康明斯QSK78发动机左排后进气歧管温度传感器电路

电路描述

左排后进气歧管温度传感器电路向 CENSE™ ECM 提供左排后进气歧管空气温度信号。

部件位置

有关部件的详细位置视图，请参考第 E 节。

康明斯QSK78发动机大修提示

传感器的电阻值随温度变化。如果传感器正常工作，观察的读数应与下表数据相符。

该电路可能的故障模式有：

传感器电源电路对蓄电池短路传感器信号电路对蓄电池短路传感器信号电路对传感器电源短路 ECM 电路故障温度传感器故障

参考康明斯QSK78发动机故障代码 t05-157 故障诊断树

康明斯QSK78发动机故障代码 158

左排后进气歧管温度高

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
康明斯QSK78发动机故障代码: 158 PID: 无 SPN: 1132 FMI: 0 指示灯: 康明斯QSK78发动机保护 SRT: CE-158	左排中间进气歧管温度高于正常工作范围。	无解决办法。

康明斯QSK78发动机左排后进气歧管温度传感器电路

电路描述

左排后进气歧管温度传感器电路向 CENSE™ 康明斯QSK78电子控制模块 (ECM) 提供左排后进气歧管温度信号。

部件位置

有关部件的详细位置视图，请参考第 E 节。

参考康明斯QSK78发动机故障代码 t05-158 故障诊断树

康明斯QSK78发动机故障代码 159

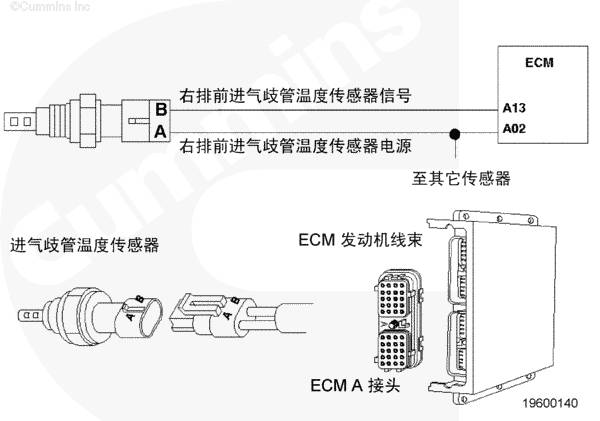

右排前进气歧管温度传感器电路高温故障

概述

康明斯QSK78发动机故障代码	造成故障的原因	产生后果
康明斯QSK78发动机故障代码: 159 PID: 无 SPN: 1133 FMI: 3 指示灯: 黄色 SRT: CE-159	主线束 ECM A 接头的右排前进气歧管温度传感器电路信号触针上检测到电压高。	康明斯QSK78发动机故障代码 162 被停用。
