Perkins404F-E22T与404F-E22TA发动机维修维护保养

Perkins404F-E22T与404F-E22TA发动机维修维护保养

Perkins404F-E22T与404F-E22TA发动机超速(OVERSPEED)

超速是指转速高于图示的给定发动机转速700转/分(RPM)。

•Perkins 404F-E22T2800RPM

Perkins404F-E22T与404F-E22TA发动机传感器和电气部件

本部分中的插图显示工业用发动机上传感器和其他电气部件的典型位置。具体发动机可能因应用而略有不同。操作部分超速(OVERSPEED

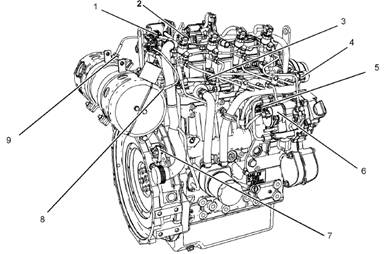

Perkins404F-E22T与404F-E22TA发动机典型示例

(1) Perkins404进气歧管压力（增压）传感器

(2) Perkins404电控单体喷油器

(3) Perkins404预热塞

(4) Perkins404燃油压力传感器（燃油油轨压力传感器）

(5) Perkins404燃油温度传感器

(6) Perkins404高压燃油泵的燃油计量电磁阀

(7) Perkins404曲轴转速/正时传感器

(8) Perkins404柴油氧化催化器(DOC)出口温度传感器

(9) Perkins404DOC进口温度传感器

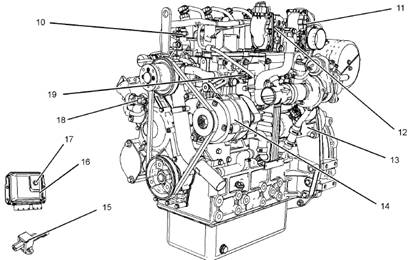

Perkins404F-E22T与404F-E22TA发动机典型示例

(10) Perkins404机油压力开关

(11) Perkins404油门控制阀

(12) Perkins404NRS控制阀

(13) Perkins404起动马达

(14) Perkins404交流发电机

(15) Perkins404低压燃油泵/注油泵

(16) Perkins404电子控制模块

(17) Perkins404大气压力传感器的通风口

(18) Perkins404凸轮轴转速/正时传感器

(19) Perkins404冷却液温度传感器

注:有些部件可能没有安装在部分应用上。DOC可能未配备温度传感器。可能未安装节气门。

Perkins404F-E22T与404F-E22TA发动机诊断

Perkins404F-E22T与404F-E22TA发动机自诊断

序列号:ER11–以上

Perkins电子发动机可执行自诊断测试。当系统检测到现行故障时，诊断灯会点亮。诊断代码将被储存在电子控制模块（ECM）的永久性存储器中。通过使用电子维修工具可以检索诊断代码。有关更多信息，请参阅故障诊断与排除,电子维修工具。某些发动机安装了电子显示屏，可以直接阅读发动机诊断代码。关于检索发动机诊断代码的详细资料，请参阅原设备制造厂提供的手册。或者，请参阅故障诊断与排除,指示灯，了解更多信息。现行代码代表目前存在的故障。应该首先查明这些故障。

Perkins404F-E22T与404F-E22TA发动机记录的代码表示出现下列情况：

•Perkins404F-E22T与404F-E22TA发动机间歇故障

•记录的事件

•性能历史记录

一次最多可以存储6个代码。

如果已存在6个代码，则Perkins404F-E22T与404F-E22TA发动机仍将对其他代码做出反应，但ECM不会记录故障。自代码被记录后，故障可能已经被排除。这些代码并不意味着需要进行修理。这些代码是存在某一状况的指南或信号。代码可能对故障诊断与排除有帮助。

当排除这些故障后，应清除相应的记录的故障代码。

Perkins404F-E22T与404F-E22TA发动机诊断灯

诊断灯用于指示存在现行故障。有关更多信息，请参阅故障诊断与排除,指示灯。故障诊断代码将保持活动状态直到问题得到解决。通过使用电子维修工具可以检索诊断代码。有关更多信息，请参阅故障诊断与排除,电子维修工具。

Perkins404F-E22T与404F-E22TA发动机故障记录

系统提供故障记录的能力。当电子控制模块(ECM)产生一个活动诊断代码时，此代码将被记录到ECM的存储器中。通过电子维修工具可以识别ECM记录的代码。当故障排除或故障不再为现行状态时，将会清除记录的现行代码。

出现活动诊断编码的Perkins404F-E22T与404F-E22TA发动机的运行

如果发动机正常运行时诊断灯点亮，说明系统已经识别到不在规格范围之内的状况。使用电子维修工具来检查激活的诊断代码。

注:在故障排除前，功率将受限。如果机油压力回到正常范围以内，发动机依然可以在额定转速和负载下运行。但是，应该尽快进行保养。

应查明激活的诊断代码。应尽快纠正问题的起因。如果诊断代码激活的起因已被解决且只有此激活诊断代码，诊断灯将熄灭。

Perkins404F-E22T与404F-E22TA发动机的运行和性能可能会因产生的激活的诊断代码而被限制。加速速率可能会显著放慢。有关更多激活的诊断代码和发动机性能之间关系的信息，请参阅故障诊断和排除指南。

出现间歇诊断编码的发动机的运行

如果Perkins404F-E22T与404F-E22TA发动机正常运行时诊断灯发亮，接着诊断灯又熄灭，说明可能已经发生间歇故障。如果发生了故障，故障将被记录到电子控制模块（ECM）的存储器中。在大多数情况下，不需要因为间歇性代码而停止发动机。但是，操作员应检索记录的故障代码并参考相应的信息。以确定事件的性质。操作人员应记录有可能导致诊断灯点亮的任何观察发现。

•功率低

•发动机转速限制

•发动机振动或发动机噪音

该信息有助于对状况进行故障排除。这些信息也可以为将来参考使用。有关诊断代码的更多信息，请参阅此发动机的故障排除指南。

配置参数

系统配置参数影响Perkins404F-E22T与404F-E22TA发动机的排放或发动机的功率。配置参数在工厂进行编程设定。通常情况下，在发动机的整个寿命期间，请勿更改系统配置参数。如果更换电子控制模块（ECM）的话，则必须重新编程设定系统配置参数。如果更换了ECM软件，则不需要重新编程设置系统配置参数。有关更多信息，请参阅故障诊断与排除,系统配置参数。

Perkins404F-E22T与404F-E22TA发动机保养章节

Perkins404F-E22T与404F-E22TA发动机润滑系统加注容量

发动机曲轴箱的加注容量反映了曲轴箱的近似容量或集油槽与标准机油滤清器容量之和。辅助机油滤清器系统需要额外的机油。有关辅助机油滤清器的容量大小，请参阅OEM技术规格。关于润滑剂规格的其他资料见操作和保养手册,保养部分。

(1)在这些Perkins404F-E22T与404F-E22TA发动机上可以使用多种型式的集油槽。使用这些数值来估算加注容量。使用发动机机油油尺来加注发动机至正确的机油油位。在本表中记录结果。这些数值是曲轴箱集油槽的近似容量，其中包括工厂安装的标准机油滤清器的容量。安装了辅助机油滤清器的发动机将需要额外的机油。有关辅助机油滤清器的容量大小，请参阅OEM技术规格。

(2)润滑系统总容量等于曲轴箱集油槽容量与工厂安装的机油滤清器及润滑系统加装的其它滤清器的容量之和。在本行中填入润滑系统总容量值。

Perkins404F-E22T与404F-E22TA发动机冷却系统

为了正确保养冷却系统，必须知道冷却系统总容量。近似容量适用于Perkins404F-E22T与404F-E22TA发动机冷却系统。外部系统容量将随应用的不同而变化。有关外部系统的容量，请查阅原始设备制造商（OEM）的规格。需要知道这个容量数据以便确定整个冷却系统需要多少冷却液。

(1)外部系统包括一个散热器或一个带有下列部件的膨胀箱：热交换器和管道。请参阅OEM技术规格。在本行中输入外部系统容量值。

(2)冷却系统总容量等于发动机容量与外部系统容量之和。在本行中填入冷却系统总容量值。
