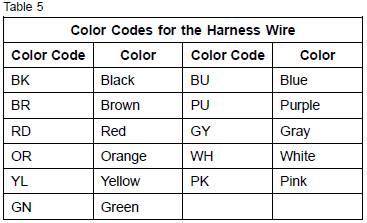

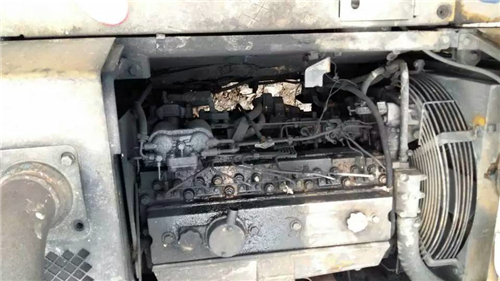

帕金斯确定所有的电线有11个坚实的颜色。这个在电线上的线路号码是25毫米（1英寸）间距。表5列出了电线的颜色和颜色代码。

例如，一个线识别f730-or上示意图将显示一个橙色线与回路数f730。f730-or标识功率供油压力传感器。

注：经常更换线束电线的规格和相同的颜色代码。

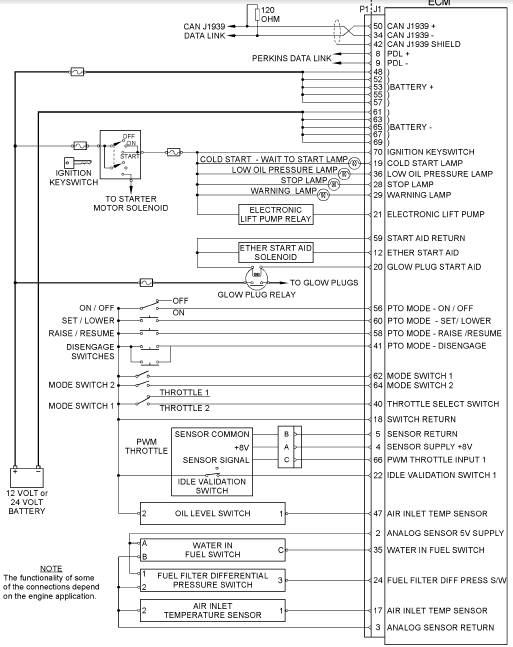

注意：在下面的图中，“通过”意味着即插即用”jxxx”意味着杰克。示意图1204e-e44引擎

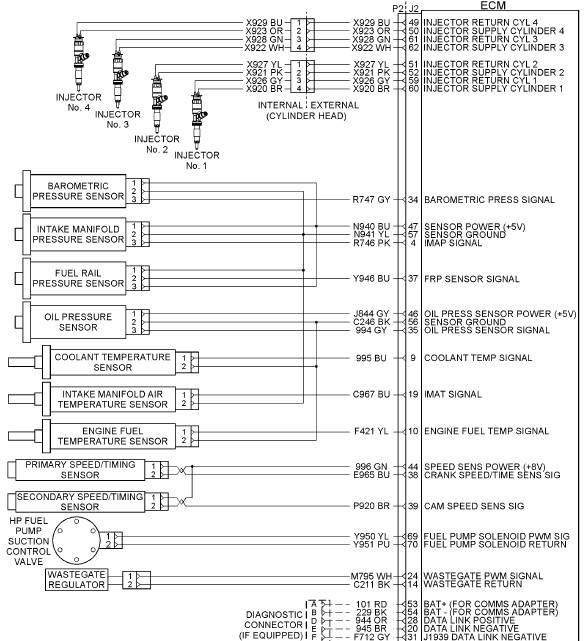

该1204e-e44引擎连接到J2连接器上的ECM示意图

该1204e-e44引擎连接到J2连接器上的ECM示意图

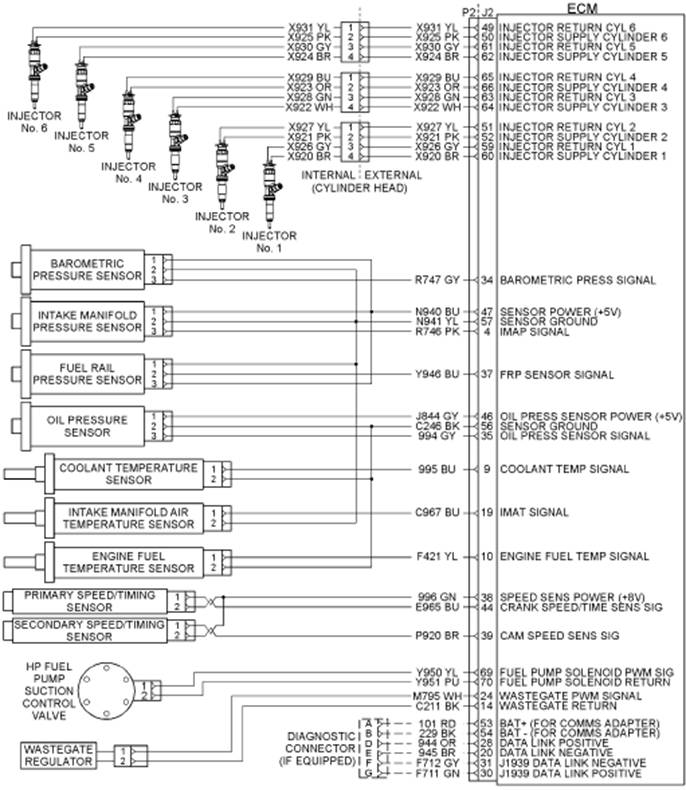

Perkins1206e-e66柴油发动机控制线信息线束识别方法

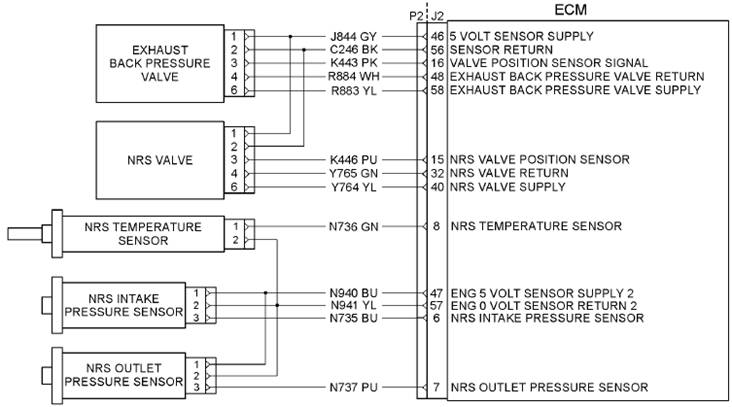

示意图的NRS设备为1204e-e44和1206e-e66perkins

perkinsCEM

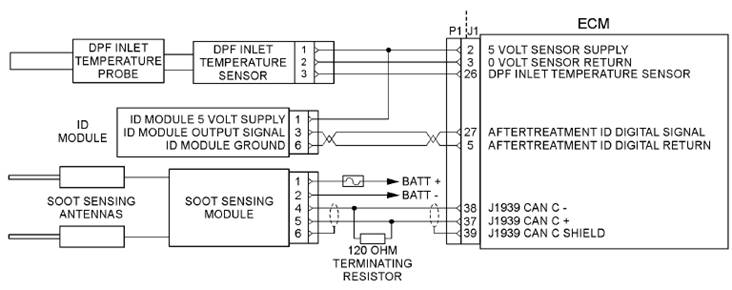

在清洁排放模块示意图（CEM）应用线路
