Perkins1204e-e44tta和1206e-e66ta对于点火开关和电池供电电路原理图

Perkins1204e-e44tta和1206e-e66ta对于点火开关和电池供电电路原理图

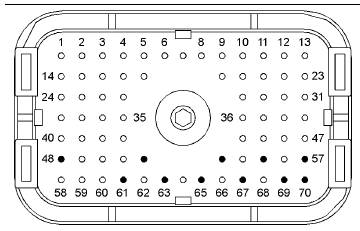

在Perkins1204e-e44tta和1206e-e66ta点火的P1连接器的引脚位置的按键开关和电池供电电路

（48）+电池

（52）+电池

（53）+电池

（55）+电池

（57）+电池

（61）炮台遗址

（63）炮台遗址

（65）炮台遗址

（67）炮台遗址

（69）炮台遗址

（70）点火钥匙开关

维修步骤1。检查电气连接器和布线彻底检查电池连接和按键开关连接。参考故障排除，“电连接器-检查”

详情。

执行一个45氮（10磅）拉力测试每在电解加工接头中的电线有以下关系：

•P1：48，52，53，55，57（不关闭电池+）

•P1：61，63，65，67，69（电池）

•p1:70（开关）

使用电子服务工具来执行“摆动试验”。检查正确的扭矩的电解加工接头6氮（53磅）。检查磨损和捏的线束点从电池到电解加工，并从按键开关的ECM。

结果：

所有连接器、管脚和插座都正确连接和/或插入和线束是免费的腐蚀，磨损或夹点。–着手测试步骤2。

·有一个连接器和/或线束。

维修：修复接头或线束和/或更换接头或线束。

确保所有的密封件都正确到位并确保连接器正确连接。

使用电子服务工具，以清除所有记录的诊断代码，然后验证修复消除故障。

停止。

维修步骤2。主动诊断检查代码或记录诊断代码连接电子服务工具到诊断连接器。

B.把按键开关的位置。

监测活动诊断代码屏幕上电子服务工具。检查并记录任何活动诊断代码或记录诊断码。

注：至少等待30秒诊断代码变得活跃。

预期的结果：

下列诊断代码之一是活动的或登录：

•168-2电池电位/输入功率1：不稳定，间歇性的或不正确的

•168-3电池电位/输入功率：电压1高于正常

•168-4电池电位/输入功率：电压1低于正常

结果：

前诊断码的一个是活动的或记录的，继续测试步骤3。

没有活动的诊断代码。

修复：故障不再存在。如果故障是间歇性的，指的是故障排除，“电气连接器-检查。

停止。

维修步骤3。检查电池负载测试电池。使用合适的电池负载测试仪。参照系统操作，测试和调整，“电池测试”为正确

程序。

结果：

电池通过负载测试。12伏系统，测得的电压至少为11伏直流电。24系统，测量电压是至少22VDC–进行测试步骤4。

电池没有通过负载测试。12 V系统，测得的电压不到11VDC。对于24伏系统，测得的电压是小于22伏。

维修：充电或更换故障电池。使用电子服务工具，以清除所有记录的诊断代码，然后验证修复消除故障。

停止。

维修步骤4。检查电池电压ECM连接器

A.断开P1连接器从ECM。

B.把按键开关的位置。

注：对于12伏系统，测得的电压应该是一个常数11至13.5 VDC。

注：对于24伏系统，测得的电压应该是一个常数22至27 VDC。

C.测量之间的电压（变p1:48电池+）和p1:61（电池）。

D.测量之间的电压（变p1:52电池+）和p1:63（电池）。

E.措施之间的电压（变p1:53电池+）和p1:65（电池）。

F.测量之间的电压（变p1:55电池+）和p1:67（电池）。

G.测量之间的电压（变p1:57电池+）和p1:69（电池）。

H.测量之间的p1:70电压（开关）和p1:65（电池）。

把开关到OFF位置。

结果：

所测量的电压在预期之内范围内的电解加工是正确的电压。

修理：如果一个间断的故障，是指故障排除，“电连接器-检查”。

停止。

电解加工没有得到正确的电压或没有电压是目前P1：48，52，53，55，57。–着手测试步骤5。

维修步骤5。旁路手术中的应用线束

注：此旁路线束仅用于测试应用。必须拆除该旁路线束在应用程序发布给客户之前。旁路线束可用于确定是否间歇性的问题是由中断造成的权力的ECM或按键开关电路。

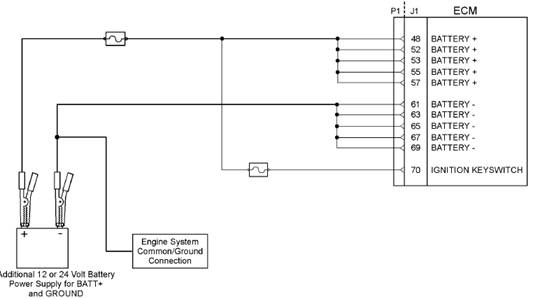

Perkins1204e-e44tta和1206e-e66ta旁路应用线束示意图

A.打开开关到OFF位置。

B.断开P1连接器从ECM。

连接一个旁路线束的电解加工。

去除电池+电线的保险丝旁路线束和连接电池+和电池-电线直接到电池端子。

注：该旁路直接连接电路的按键开关的ECM。将继续提供动力直到连接到不关闭电池+线断开。从网上拆下保险丝保险丝座降低电解加工。不连接旁路到电池端子或不删除没有先从电池端旁路拆卸线式熔断器。

利用万用表测量电压之间p2:46和地面。电压是5伏直流。

注意：拆下旁路线束并还原所有测试后的原始状态布线。

结果：

•测量的电压p2:46和地面之间是+ 5伏。当症状消失

安装旁路线束。还有，症状当旁路线束被拆除时。–故障是在布线中的应用程序为电解加工提供电源。检查市场发动机保护开关，中断电源。

维修：修复有故障的接线或更换线路故障。

停止。

•测量的电压p2:46和地面之间不+ 5伏。

修理：执行下列步骤：

1。连接旁路到另一个电池和验证故障是否解决。如果故障是解决，故障是与电池上的应用。

2。如果故障仍然存在，请确保安装应用程序的最新闪光文件在细胞外基质中。指故障排除，“闪光”编程”。

注：本次咨询可大大减少维修时间。

4。如果帕金斯全球技术支持推荐使用一种测试电解加工，安装一个测试电解加工。参考解决问题，“更换电解加工”。

5。使用电子服务工具来复查有源诊断码系统。

6。如果故障得到解决与测试，重新连接故障点。

7。如果故障返回与故障点，更换电解加工。

8。使用电子服务工具以清除所有记录的诊断代码，然后验证修复消除了故障。停止。
