安装前的准备工作
工具及部件检查
在着手安装 CAT 卡特彼勒 C7.1 柴油发动机总成曲轴之前,准备好齐全且合适的工具,并对相关部件进行细致检查是至关重要的步骤,这将为后续安装工作的顺利开展奠定良好基础。
首先来说工具方面,需要提前备好诸如撬杠、磁力座、百分表等工具。撬杠在撬动曲轴以进行相关位置调整和间隙测量时会发挥关键作用,选择撬杠时要确保其材质坚固、长度合适且端部不会对曲轴等部件造成损伤;磁力座用于稳定地固定在缸体等部位,为百分表提供可靠的支撑,要检查其磁力是否足够强劲、吸附面是否平整,确保安装后不会轻易松动移位;百分表更是测量曲轴轴向间隙等关键参数的精密工具,要保证其表头灵敏、指针转动顺滑无卡顿,刻度清晰准确,组装后不发卡、不松动,在使用前需进行校准,保证测量数据的精准性。而且,对于所有工具,都要仔细查看其外观有无损坏、变形等情况,若存在问题,需及时更换或维修,以免影响安装操作以及最终的安装质量。
接下来是对部件的检查,重点关注曲轴、轴瓦、轴承等关键部件。曲轴作为发动机的核心传动部件,要全面检查其表面是否有划痕、裂纹或者腐蚀等损伤情况,尤其是各个轴颈部位,这些部位的光洁度和尺寸精度直接关系到与轴瓦的配合效果以及整个发动机的运转性能,需使用量具进行精确测量,确保符合制造商所规定的规格要求。对于轴瓦,要分清薄瓦和厚瓦,薄瓦合金较薄,通常不能随意刮削,而厚瓦若需刮削时,务必由经验丰富的专业人员操作,且手法要轻,刮完后还得用帆布砂光表面,同时查看轴瓦有无哑声,可通过敲击轴瓦背面查听,若有哑声则说明合金与底板结合不牢,应重新选配。另外,检查每个轴瓦上的定位凸块是否完好,该凸块要能正确卡入气缸体上对应的定位中,这对于轴瓦安装位置的准确性起着关键作用。轴承的检查也不容忽视,要保证其表面光滑无瑕疵、无斑点,表面粗糙度需达到 Ra 为 0.8μm 的标准,查看轴承中的油道孔是否通畅,并且确保新轴承装入座孔内时,上下两片的每端均能高出轴瓦座平面 0.03 - 0.05mm,以保证轴瓦与座孔紧密贴合,提升散热效果,还可按照一定的经验做法检查轴瓦长度是否合适,例如将轴瓦安装好,装上轴瓦盖,按规定力矩值拧紧一端螺栓,在另一端盖与轴瓦座平面间插入厚度为 0.05mm 的垫片,当拧该端螺栓的力矩达到 10 - 20N・m 时,若垫片能抽不出,说明轴承长度过长,应将无定位突榫的一端锉低;如垫片能抽出,说明轴瓦长度合适;如未拧到规定力矩值垫片就抽不出,说明轴瓦过短,应重新选配。总之,只有确保工具完好、部件合格,才能进入到下一步的曲轴安装工作中。
场地及环境准备
合适的场地及良好的环境条件对于 CAT 卡特彼勒 C7.1 柴油发动机总成曲轴的安装同样有着不可忽视的影响,关乎着安装工作能否顺利进行以及安装后的发动机性能是否可靠。
安装场地首先要保持清洁,在安装前,需要对场地进行彻底的清扫,清除地面上的灰尘、杂物以及可能存在的金属屑等异物。因为一旦这些杂质混入到安装过程中,进入到曲轴、轴承等部件的配合间隙里,很容易造成部件的磨损加剧,严重的甚至会导致发动机在后续运转时出现故障。例如,微小的金属颗粒可能会嵌入轴瓦与曲轴轴颈之间,使得二者之间的摩擦力增大,不仅影响发动机的动力输出效率,还会缩短部件的使用寿命。
场地还应保持干燥,潮湿的环境容易使金属部件生锈,像曲轴、轴承等关键零件一旦生锈,其表面的平整度和光洁度都会受到破坏,进而影响它们之间的配合精度。而且,水分如果进入到发动机内部的润滑系统或者电气系统中,也会引发一系列的问题,比如导致润滑油变质,影响润滑效果,或者使电气线路短路等情况发生。
除了清洁和干燥,适宜的温度和湿度条件也十分关键。一般来说,较为理想的安装温度建议控制在 15℃-35℃之间,在这个温度区间内,金属部件的热胀冷缩程度相对稳定,便于进行精确的装配操作,例如在安装轴承盖螺栓时,合适的温度能保证螺栓拧紧后的预紧力处于合理范围,避免因温度过高或过低导致螺栓松动或者部件变形等问题。湿度方面,尽量保持在 40%-60% 的相对湿度范围,湿度过高容易产生水汽凝结,过低则可能产生静电等不利因素,都会对安装过程及部件性能产生不良影响。
另外,安装场地需要有良好的照明条件,以便安装人员能够清晰地看清各个部件的细节、操作工具以及读取量具上的数据等,避免因光线不佳而出现误操作的情况。同时,场地周围要保持相对安静有序,减少外界干扰因素,让安装人员可以集中精力完成各项安装步骤,确保曲轴安装工作的高质量完成。
曲轴安装关键步骤
曲轴的放置
在完成前期准备工作后,便进入到关键的曲轴安装环节,而曲轴的放置是这一环节的首要步骤,其操作的准确性对于后续整个发动机的正常运转起着基础性的作用。
首先,需要小心谨慎地将曲轴吊起或抬起,在这个过程中,要确保使用合适且承载能力足够的吊装工具(如吊车、电动葫芦等)或者多人协作抬起,避免因操作不当使曲轴发生磕碰、滑落等情况,防止对曲轴本身造成损伤。当曲轴靠近发动机的主轴承座时,要尽可能地放慢动作,保持曲轴处于水平状态,这可以借助水平仪等工具进行辅助判断,让曲轴的每个轴颈都能平稳地对准相应的轴承孔。
为了实现精准放置,可采用一些辅助工具来帮忙。例如,使用定位销或者导向杆,先将其安装在主轴承座的相应位置上,这些定位销或导向杆能够起到引导作用,使得曲轴的轴颈顺着它们准确无误地进入轴承孔内。同时,安排专人在旁边密切观察曲轴与轴承座的对准情况,随时发出调整指令,确保整个放置过程一气呵成且准确无误。
另外,在放置曲轴前,还需再次检查主轴承座内是否清洁,有无杂质、异物残留,因为哪怕是微小的颗粒也可能会影响曲轴轴颈与轴承的配合精度,甚至造成磨损加剧等问题。放置好曲轴后,不要急于进行下一步操作,而是要再次确认曲轴的位置是否准确稳固,各个轴颈都已完全落入对应的轴承孔中,为后续安装轴承盖做好准备。
轴承盖的安装
正确安装轴承盖是曲轴安装过程中至关重要的一环,严格按照制造商指示进行操作,才能保障曲轴的正确对中和稳定支撑,确保发动机的可靠运行。
每个轴承盖都有其特定的位置和方向要求,这一点绝不能忽视。通常,轴承盖上会有编号、标记或者箭头等标识,在安装时,要仔细对照发动机的装配图或者相关技术手册,确保轴承盖按照正确的顺序和方向安装到对应的主轴承座位置上。例如,有的发动机轴承盖编号是从前端开始依次排序,安装时就得严格按照这个顺序进行安装,绝不能随意调换位置,否则会导致曲轴的受力不均,影响其同轴度以及整个发动机的动力传递效果。
在安装轴承盖前,要先对轴承盖与主轴承座的结合面进行清洁,去除可能存在的油污、杂质等,保证结合面的干净和平整,这样在后续拧紧螺栓后,能够形成良好的密封和稳定的连接。然后,将已涂抹适量发动机机油或同等品进行润滑的下轴瓦放入主轴承盖中,同时要留意确保轴承衬套安装在轴承盖上,并且定位突起准确无误地卡在轴承盖的定位槽中,这能防止轴瓦在运转过程中发生转动,保证其位置固定,为曲轴提供稳定的支撑。
在将轴承盖放置到主轴承座上的过程中,动作要轻缓、平稳,避免对已经放置好的曲轴产生不必要的撞击或者推动,防止曲轴位置发生偏移。放置到位后,可先用手初步拧紧几颗螺栓,让轴承盖能够初步固定在主轴承座上,但此时不要完全拧紧,为后续使用扭矩扳手按照规定扭矩值紧固螺栓做好准备,确保整个安装过程符合规范,保障发动机的性能和使用寿命。
轴承盖螺栓紧固
轴承盖螺栓紧固是曲轴安装中的关键收尾步骤,它关乎着整个曲轴系统能否稳定可靠地运行,需要严格遵循正确的操作方法和规定的扭矩值来进行。
首先,必须使用扭矩扳手来紧固轴承盖螺栓,这是保证每个螺栓都能施加准确预紧力的关键工具。扭矩扳手能够精确控制施加在螺栓上的扭矩大小,避免因用力过大或过小而出现问题。在使用前,要确保扭矩扳手经过校准,精度符合要求,并且要根据螺栓的规格、发动机的型号等因素,选择合适量程的扭矩扳手进行操作。
紧固时,要按照交叉顺序进行,也就是通常所说的对角线方式。例如,对于有多个轴承盖螺栓的情况,先从中心位置的螺栓开始,以对角线方向依次拧紧周围的螺栓,然后再重复这个过程,分多次逐步拧紧,这样做的目的是确保压力均匀分布在轴承盖上,使曲轴能够在各个方向上都得到均匀且稳定的支撑。如果不按照正确的顺序紧固,很容易造成轴承盖受力不均,出现局部变形的情况,进而影响曲轴的对中精度以及与轴瓦之间的配合间隙,严重时甚至会导致曲轴在运转过程中出现异常磨损、发热等故障,降低发动机的使用寿命。
不同型号的 CAT 卡特彼勒 C7.1 柴油发动机,其轴承盖螺栓对应的扭矩值范围是不一样的,一般可以通过发动机的维修手册、技术说明书或者制造商官方网站等渠道查找具体的扭矩值要求。比如,有些发动机的主轴承螺栓扭矩值可能在 54±7N・m,然后再拧紧 90 度等。在紧固螺栓的过程中,要严格按照规定的扭矩值操作,每颗螺栓都要拧紧到对应的要求数值,并且在全部螺栓都初步拧紧一遍后,最好再按照交叉顺序重复检查和紧固一遍,确保所有螺栓的扭矩都符合标准,这样才能让曲轴在发动机中稳固安装,为发动机后续的正常运转提供可靠保障。
安装中的细节把控
曲轴轴向间隙检查
在 CAT 卡特彼勒 C7.1 柴油发动机总成曲轴安装过程中,曲轴轴向间隙检查是极为关键的环节,它直接关系到发动机后续运转的稳定性和可靠性。
常用的检查方法有以下几种:
用厚薄规测量:先将曲轴撬向一端极限位置,一般是使用撬杠,操作时力度、位置要合适,然后用厚薄规片在第一道主轴承盖端面处的止推垫片外侧进行测量,正常情况下,轴向间隙应为 0.15~0.35mm。例如,在一些常规的维修检测中,维修人员严格按照这个步骤操作,就能较为精准地获取间隙数据。
带架百分表测量:把曲轴装入缸体轴承座,将百分表触头顶在曲轴前端轴上,接着用撬棒前后撬动曲轴,观察表针摆动数值,指针的最大摆差即为曲轴轴向间隙。在此之前,需要清洁曲轴、量具,组装量具并检查百分表不发卡、不松动,同时要安装磁力座到缸体,仔细检查百分表触头接触情况,确保测量环境和工具状态良好,以保障测量数据的准确性。
千分尺测量:具体操作时,首先要把曲轴主轴承安装在汽缸体与主轴承盖上,过程中注意不要用手触摸主轴承的工作表面和背面,也不要触摸汽缸体和主轴承盖上的主轴承安装表面。然后将曲轴止推片装到汽缸体上(注意不要在止推片上涂机油),并把曲轴放置在汽缸体上,最后用千分尺测量曲轴的轴向间隙。
一般来说,CAT 卡特彼勒 C7.1 柴油发动机曲轴轴向间隙通常在 0.13~0.38 毫米这个范围,如果测量所得的轴向间隙超过规定值,应当更换加大级别的止推片,要是磨损情况较为严重,那就需要更换曲轴了,这样才能保证发动机后续正常运行,避免因轴向间隙异常而出现机件受膨胀卡滞或者前后窜动,致使活塞连杆组机件产生不正常磨损等问题。
轴瓦安装要点
上轴瓦安装
安装上轴瓦时有诸多需要注意的要点。首先,不建议润滑轴瓦背面,并且不要用手触摸轴承表面,这是因为手上的汗液、油污以及杂质等可能会附着在轴承表面,后续运转时进入摩擦面,影响配合精度和使用寿命。而只润滑与曲轴轴颈接触的轴承表面,是为了在曲轴运转时,能在二者接触区域形成良好的油膜,减少摩擦和磨损,保障动力传递的顺畅性。
每个上轴瓦都配备有一个定位凸块,这个定位凸块要准确无误地卡入气缸体上对应的定位中,其作用在于确保轴瓦安装位置精准,防止在发动机运行过程中轴瓦出现移位等情况,从而保证曲轴与轴瓦之间的配合始终处于良好状态。此外,安装现场必须保持清洁,要严防异物进入轴承内部,而且在安装前要确保轴承本身是清洁的,没有清洗好的轴承坚决不能安装,任何不当操作都可能给发动机的性能和寿命带来不良影响,所以一定要严格按照操作规范进行上轴瓦的安装工作。
下轴瓦安装
下轴瓦安装同样有着严格要求。在将下轴瓦放入主轴承盖中时,要确保轴承衬套安装在轴承盖上,并且定位突起要准确卡在轴承盖的定位槽中,这样可以有效防止轴瓦在运转过程中发生转动,使其能够稳固地为曲轴提供支撑。例如,在实际操作中,如果定位突起没有卡好,发动机运转时轴瓦就容易出现偏移,进而导致曲轴受力不均,影响整个发动机的动力传递和稳定性。
放入之后,还需要对轴瓦进行润滑,润滑时要选择合适的润滑剂,像发动机机油或同等品都是不错的选择,并且要保证润滑均匀、适量,避免润滑剂过多造成浪费以及可能引发的其他问题,或者润滑剂过少导致润滑不足,使轴瓦与曲轴之间摩擦力增大,磨损加剧等情况发生。
新轴承装入座孔后检查
当新轴承装入座孔后,需要从多个方面进行仔细检查,以此来保障发动机后续能正常、可靠地运转。
一方面,要检验运转零件与固定零件是否相碰,这关系到发动机内部各部件能否协调运转,避免出现碰撞、干涉等情况而损坏零件。同时,要查看润滑油能否顺畅地流入轴承,润滑油的顺畅供应对于减少轴承与曲轴之间的摩擦、散热等起着关键作用,如果润滑油流动受阻,很容易引发轴承过热、磨损加剧甚至烧瓦等严重故障。另外,密封装置与轴向紧固装置安装是否正确也不容忽视,良好的密封能防止润滑油泄漏,保证润滑系统正常工作,而轴向紧固装置安装到位则可确保各部件的稳固连接,防止松动等问题。
另一方面,除安装预带过盈的轴承外,都应检验径向游隙。对于不同类型的轴承,有着不同的检验方法及合格标准。比如深沟球轴承可用手转动检验,以平稳灵活、无振动、无左右摆动为好;圆柱滚子和调心滚子轴承的径向游隙可用塞尺检验,将塞尺插进滚子和套圈之间,塞尺插入深度应大于滚子长度的 1/2。通过这些细致全面的检查,能够及时发现潜在问题并加以解决,为 CAT 卡特彼勒 C7.1 柴油发动机总成的可靠运行奠定坚实基础。
安装后的检查与收尾
曲轴旋转检查
在完成 CAT 卡特彼勒 C7.1 柴油发动机总成曲轴以及轴承盖螺栓的安装后,接下来至关重要的一步就是对曲轴进行旋转检查,以此来确认整个安装过程是否达到预期标准,保障发动机后续能正常运转。
手动旋转曲轴时,要确保操作平稳且缓慢,可借助适配的工具(比如专门的曲轴转动扳手等)卡在曲轴的合适部位,然后缓缓施力使其转动。在转动过程中,仔细感受曲轴旋转是否顺畅无阻,各个轴颈部位与轴承之间的配合是否顺滑,正常情况下,曲轴应当能够较为轻松地在各个角度完成旋转动作,没有卡顿、阻滞或者异常的摩擦感。
倘若在旋转曲轴时感觉到有阻力,或者发现旋转过程并不规则,那就需要及时排查问题所在。有可能是以下几种原因导致的:
轴瓦与轴颈配合问题:比如连杆轴瓦和连杆轴颈配合过紧,在手工刮配轴瓦时,刮削量未达到技术要求就进行了装配,致使二者配合间隙太小;又或者安装时连杆螺栓拧得过紧,超出了规定力矩,进而导致轴瓦变形,使得连杆轴瓦与轴颈产生挤压,最终引起旋转阻力增大。另外,若连杆盖、连杆瓦装错或装反,没有按照连杆盖和连杆体上打的配对数字记号合装,造成连杆盖不能对号入座,使得连杆轴瓦无径向间隙;亦或是安装时连杆轴瓦上下装反,瓦片端面凸出瓦盖端面,也会让轴瓦和轴颈局部抱死、卡死,出现旋转不畅的情况。
轴承盖安装问题:若主轴承盖错装或反装,没有按照主轴承盖的记号配对(正常应是三角形尖角指向柴油机的前端),就会造成主轴承无径向间隙,影响曲轴的正常旋转。还有可能是轴承盖螺栓紧固力矩不均匀,导致轴承盖受力不均而出现局部变形,影响了曲轴的对中精度以及与轴瓦之间的配合间隙,使曲轴旋转时产生异常阻力。
其他部件干涉问题:例如曲轴与油封配合过紧,或者凸轮轴与衬套、起动轴与衬套的径向配合间隙太小等,这些情况都会在曲轴旋转时产生较大的阻力。另外,若新更换的主轴承端面凸肩有一定的厚度,安装主轴承盖时,机体与主轴承盖之间的垫片太薄,使曲轴无轴向间隙,导致曲轴与主轴承端面凸肩碰擦,同样会阻碍曲轴的顺畅旋转。
一旦察觉到旋转异常,就需要对照上述可能的原因逐一排查,及时纠正问题,可使用量具重新测量相关的间隙、尺寸等参数,必要时对部件进行重新安装或者调整,只有确保曲轴能够正常、顺畅地旋转,才能进行后续的发动机组装以及投入使用等工作,保障发动机可靠且高效地运行。
其他相关部件安装
当确认 CAT 卡特彼勒 C7.1 柴油发动机总成的曲轴安装正确且旋转顺畅后,便可以着手安装其他相关部件了,像飞轮、离合器(针对手动变速箱情况)、皮带轮等,这些部件的正确安装对于整个发动机动力系统的完整构建以及正常运行起着关键作用,以下简述它们正确安装并紧固的基本要点和顺序。
飞轮安装
首先是飞轮的安装,将飞轮安装在曲轴后端的法兰盘上。安装时,需先用两个定位螺栓进行定位,这能保证飞轮安装位置的准确性,然后再拧紧螺母。在拧紧螺母的过程中,要采用交替进行的方式,使拧紧力矩控制在合适的范围,一般来说,拧紧力矩通常在 137 - 147Nm 之间,这样可以确保飞轮均匀固定在曲轴上,避免因受力不均而出现松动或者影响发动机的动平衡等情况。
离合器安装(手动变速箱情况)
对于配备手动变速箱的发动机,接着要安装离合器。在安装前,需要检查发动机曲轴、变速箱一轴与轴承(铜套)的配合情况,若配合不良应及时调整或更换,因为轴承磨损会造成传动轴偏心、轴向窜动等现象,从而导致起步发抖、分离不清等问题,严重的还会引起膜片弹簧、支承圈磨损,弹簧片折断等情况。同时,要检查曲轴及变速箱油封有无漏油现象,油封损坏渗出的机油若被高速甩出并污染摩擦片,容易造成打滑、烧片或发抖等故障。
安装离合器时,应仔细擦净飞轮和压盘表面的油污(新的盖总成在出厂前压盘表面一般涂有一层薄薄的防锈油,安装时务必擦干净),严禁用油污的手接触相关部件。然后按照离合器的具体结构和安装要求,将各个组件依次正确安装到位,例如把离合器从动盘安装到飞轮上,再安装压盘等部件,并且要使用规定的力矩紧固相应的螺栓和螺母,确保离合器安装牢固且能正常工作。

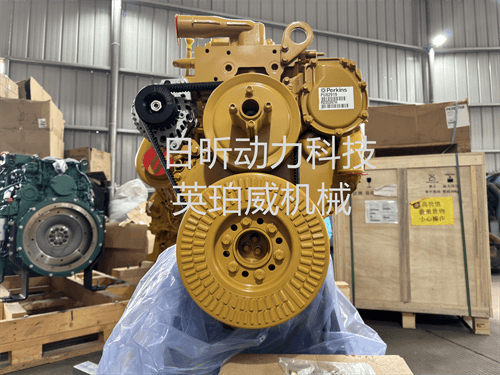

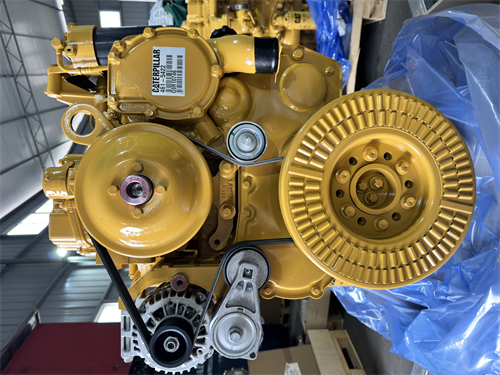

皮带轮安装
安装皮带轮时,第一步要先将发动机皮带的涨紧轮安装好,然后把曲轴的皮带齿轮安装上。在安装曲轴皮带轮前,要用工具固定住曲轴或飞轮,清除所有机油并清理曲轴带轮、曲轴、螺栓和垫圈,再用新的发动机机油进行润滑,之后安装曲轴带轮,并拧紧曲轴带轮螺栓,注意不要使用冲击扳手,需分两次拧紧螺栓,先是紧固至规定力矩,然后再紧固 90° 左右。接着将凸轮轴齿轮盘安装上,随后把发动机皮带的下方挂在曲轴的皮带齿轮上,再将发动机皮带的上面挂在凸轮轴齿轮盘上,最后将皮带折入涨紧轮侧边撑紧涨紧轮即可完成发动机皮带与皮带轮的安装。整个过程中,各个部件的安装位置和顺序一定要准确无误,而且要确保螺栓等连接件都按照规定力矩紧固,防止在发动机运转过程中出现皮带轮松动、打滑等情况,影响动力传输以及其他部件的正常工作
