卡特彼勒C11柴油发动机喷油器拆卸安装全攻略

卡特彼勒C11柴油发动机喷油器拆卸安装全攻略

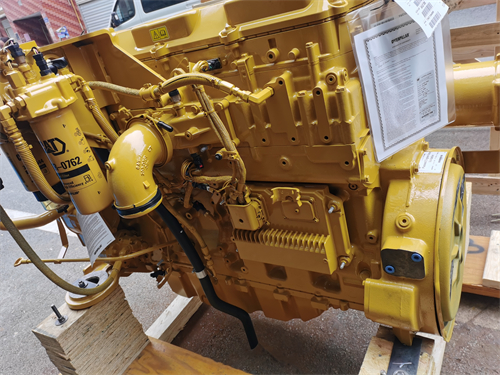

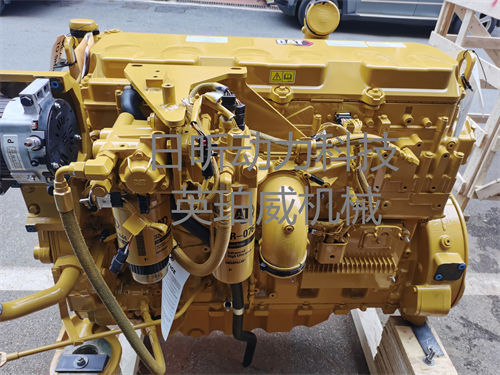

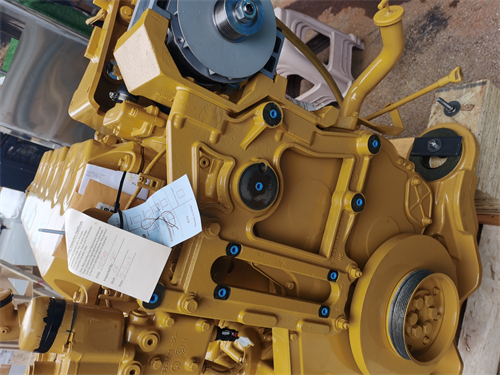

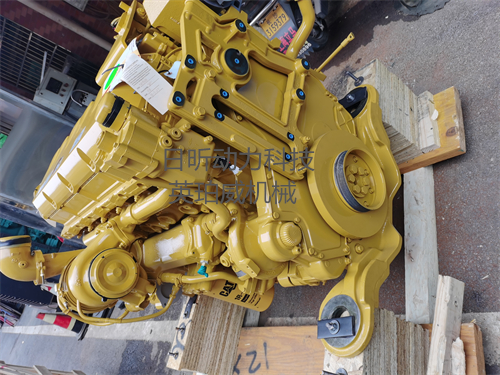

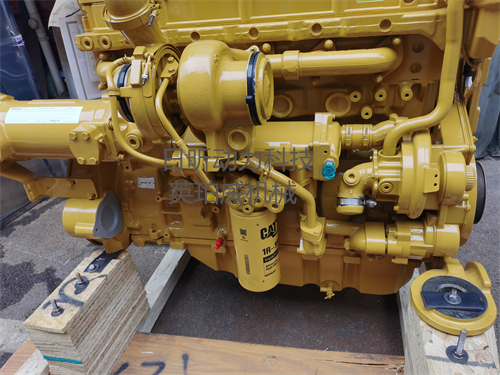

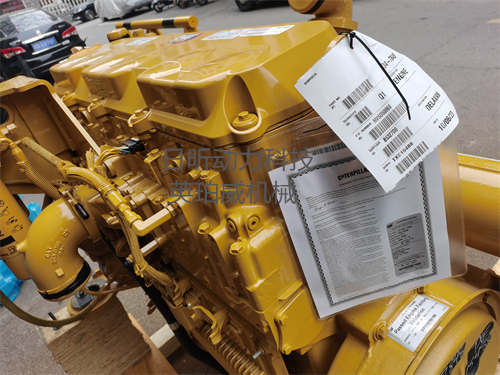

一、卡特彼勒C11发动机，工程机械的“心脏”
在各类工程机械的世界里，卡特彼勒C11发动机堪称一颗耀眼的明星。从繁忙的建筑工地到广袤的矿山，从港口的装卸作业到农田的辛勤耕耘，都能看到它那强劲有力的身影。无论是驱动大型挖掘机挖掘土方，还是助力推土机平整土地，亦或是带动装载机高效装卸货物，卡特彼勒C11发动机凭借其卓越的性能，为工程机械设备源源不断地输送动力，是当之无愧的“动力心脏”。
而在这颗“心脏”之中，喷油器起着举足轻重的作用。它就如同发动机的“精密大厨”，精准地控制着燃油的喷射量、喷射时间以及喷射角度。每一次燃油的雾化喷射，都决定着燃油能否在气缸内充分、高效地燃烧，进而直接影响发动机的动力输出、燃油经济性以及尾气排放。一旦喷油器出现故障，发动机就可能会出现动力不足、油耗飙升、冒黑烟等一系列“病症”，严重影响工程机械设备的正常运行。因此，掌握卡特彼勒C11柴油发动机喷油器的拆卸与安装技巧，对于保障发动机的良好状态、延长其使用寿命至关重要，也是每一位工程机械从业者必备的技能。接下来，就让我们一起深入了解卡特彼勒C11柴油发动机喷油器的拆卸与安装全过程。

二、拆卸前的准备工作
（一）工具材料大集合
古人云：“工欲善其事，必先利其器。”在拆卸卡特彼勒C11柴油发动机喷油器之前，准备一套齐全且合适的工具至关重要。首先，你需要各种规格的扳手，如19mm、22mm、27mm的开口扳手，用于拆卸喷油器周边的螺母和螺栓；与之匹配的套筒扳手，能让拆卸过程更加省力、高效，特别是在狭窄空间操作时，套筒扳手的优势尽显无疑。针对喷油器的拔出，专用的拔喷油器工具是必不可少的，它能确保在不损坏喷油器及其周边部件的前提下，顺利将喷油器取出。
清洁材料同样不可或缺，足量的清洁柴油用于浸泡、清洗喷油器，去除积炭、油污等杂质，让喷油器焕然一新；干净的抹布则用来擦拭部件表面，确保无杂质残留。此外，还需准备一些盛放零件的容器，将拆卸下来的小零件分类存放，避免混淆丢失。有了这些齐全的工具和材料，我们才能胸有成竹地开启喷油器的拆卸之旅。
（二）安全防护别忽视
在进行喷油器拆卸工作时，千万不能忽视潜在的安全风险。发动机在运行一段时间后，各个部件温度较高，稍有不慎，就可能被高温烫伤。因此，务必穿戴好耐高温手套，防止手部直接接触高温部件。同时，发动机内部结构复杂，零件边缘锋利，操作过程中若不小心，极易被划伤。所以，护目镜、工作服等防护装备也得穿戴整齐，为自己打造一道坚实的安全防线，确保人身安全无虞。

三、喷油器拆卸实战步骤
（一）外部管路拆除
首先，我们要拆除与喷油器相连的外部管路，这是拆卸喷油器的第一步，也是至关重要的环节。使用27mm开口扳手，卡住高压油管与喷油器连接部位的螺母，注意扳手要卡紧，避免打滑损伤螺母棱角。操作时，一只手稳住扳手，另一只手缓慢施力，逆时针旋转松开螺母，将高压油管轻轻取下，并妥善放置在一旁，防止油管内残留的燃油泄漏污染环境。
接着，拆除进油管。进油管通常由24mm呆扳手或梅花扳手负责“解放”，找到进油管与喷油器的压紧螺母，同样逆时针旋转松开，过程中留意进油管的走向，避免弯折或拉扯，确保其完整地脱离喷油器。
最后是回油管，它的拆除方法与进油管类似，用相应扳手松开连接部位后，小心地将回油管取下。三根管路拆除完毕，喷油器便初步解除了外部“束缚”。
（二）固定部件拆卸
完成外部管路拆除后，映入眼帘的便是固定喷油器的压块螺母。此时，27mm套筒扳手闪亮登场，将套筒精准套在压块螺母上，逆时针转动套筒扳手，逐步松开螺母。当螺母松动到一定程度后，用手轻轻拧下，取下压块，并将压块螺母存放在专门的零件盒内，避免丢失。在操作过程中，要留意周围的部件，防止套筒扳手碰撞到其他精密零件，造成不必要的损坏。
（三）拔出喷油器
此刻，喷油器仅靠着与气缸盖的贴合“坚守阵地”，轮到专用工具大显身手了。将专用拔喷油器工具的头部对准喷油器，确保紧密贴合，然后缓慢均匀地施加向外的拉力，使喷油器逐渐脱离气缸盖安装孔。这一步务必小心谨慎，用力过猛可能导致喷油器损坏，甚至殃及气缸盖内的精密表面。
在实际操作中，喷油器有时会与气缸盖“难舍难分”，这多是由于积碳在作祟。当积碳粘结程度较轻时，我们可以采用“温柔战术”。用小铁锤轻轻敲打喷油器上部，注意力度要适中，避免敲伤喷油器，边敲打边用固定扳手或活动扳手夹住喷油器护帽，先顺时针、再逆时针轻轻扳动，如此反复几次，松动喷油器与安装孔之间的粘结，随后用中号或大号螺钉旋具（螺丝刀）撬住喷油器体凸肩，便可将其顺利卸下。
倘若遇到积碳粘结严重的情况，就得采取“进阶战术”。先将油路和附件拆除干净，把煤油缓缓滴入喷油器安装座孔中，让煤油充分浸润积碳部位，也可适量喷入螺栓松动剂，增强润滑效果。等待一段时间后，取来坚实的木棒，沿径向圆周切线方向左右敲击喷油器，使喷油器慢慢转动，边敲击边左右扳动，待喷油器松动后，再用螺钉旋具（螺丝刀）撬住喷油器体凸肩（在进油口处需垫一块铜皮等软质材料，防止撬伤喷油器螺纹），逐步将喷油器拔出。

四、喷油器安装精细流程
（一）部件清洁与检查
在安装喷油器之前，必须确保所有相关部件一尘不染。首先，使用清洁柴油和干净的毛刷，仔细清洗喷油器安装孔，将孔内的积炭、油污、金属碎屑等杂质彻底清除，确保安装孔内部安装面清洁无异物，防止在安装过程中这些杂质进入喷油器与安装孔之间，影响密封性能或损坏喷油器。
接着，对喷油器体进行全面检查。查看密封胶圈是否完好无损，有无老化、变形、开裂等情况，若发现密封胶圈有问题，务必及时更换，以免燃油泄漏。同时，检查喷嘴头部的密封铜垫状态，应无变形、磨损，确保其密封性良好。喷油器体的进油管安装孔座也须平整干净，避免因安装面不平整导致进油管连接不紧密，影响燃油供应。在喷油器的铜垫上抹适量干油（或二硫化钼），轻轻粘于喷油器头部，为后续安装做好准备。
（二）喷油器就位
将喷油器连同选好的喷嘴铜垫一起，如同捧着稀世珍宝般轻轻放入喷油器安装孔内。这一步需要格外小心，注意力道和角度的精准控制，避免喷油器碰撞安装孔壁，造成不必要的损伤。放入过程中，要时刻留意喷油器的位置，确保其处于安装孔的正中心，为后续的固定连接工作奠定良好基础。
（三）固定与连接
首先，装上进油管。用24mm梅花扳手卡住进油管螺母，缓缓旋转扳手，将进油管紧固牢固，确保燃油能够顺畅地输送到喷油器中，且连接处无泄漏。
接着，安装压块。将压块平稳地放置在喷油器上方，使压块与喷油器紧密贴合，然后用27mm套筒扳手紧固压紧螺母，注意紧固力矩要适中，一般为98-196N.m。在紧固过程中，要按照规定的力矩逐步拧紧，避免用力过猛或不均匀导致压块变形，影响喷油器的正常工作，同时还要检查压块位置，不得与横臂导杆接触，防止部件之间相互干涉。
最后，安装高压油管。将高压油管的一端与喷油器连接，另一端与燃油系统相应部位对接，用扳手拧紧连接螺母。在组装时，务必注意操作手法，严禁油管与其他部件抗劲，避免造成螺纹损坏或密封不严，引发燃油泄漏等问题。安装完成后，再次仔细检查各连接部位，确保万无一失。

五、拆卸安装后的调试与检测
（一）起机前复查
在即将启动发动机之前，一定要进行细致入微的复查工作。首先，沿着喷油器的管路系统逐一排查，用手轻轻触摸每一个连接部位，感受其是否紧密牢固，确保没有松动迹象，特别是高压油管、进油管和回油管与喷油器及其他部件的连接处，任何一个细微的缝隙都可能引发燃油泄漏，导致严重后果。
同时，对喷油器的安装角度进行再次确认，它必须处于精准的位置，以保证燃油喷射方向符合发动机的燃烧需求。还要仔细检查周围是否有遗漏的工具或零件，哪怕是一颗小小的螺母遗留在发动机舱内，一旦发动机运转起来，都可能引发意想不到的故障，造成不可挽回的损失。
（二）起机后检测
当发动机顺利启动后，检测工作仍不能松懈。密切观察喷油器的回油量，准备一个透明的容器，将其放置在回油管下方，计时一分钟，正常情况下，回油量每分钟不应超过50滴。若回油量超出这个标准，很可能意味着喷油器内部密封出现问题，如针阀磨损、密封胶圈老化等，导致燃油泄漏。
另外，要留意发动机缸体周围是否有漏燃气现象。仔细倾听是否有异常的气流声，同时观察缸体与喷油器连接处、缸盖密封部位等关键区域，看是否有气泡冒出或燃气泄漏的迹象。若发现漏燃气，可能是喷油器安装不当，密封不严，或者是气缸垫损坏，这不仅会影响发动机的动力输出，还存在一定的安全隐患，必须及时停机排查解决。

六、注意事项集锦
（一）操作顺序与工具使用
在整个卡特彼勒C11柴油发动机喷油器的拆卸与安装过程中，严格遵循操作顺序至关重要。拆卸时，务必按照外部管路拆除、固定部件拆卸、最后拔出喷油器的步骤依次进行，不可随意颠倒顺序，否则极易造成部件损坏或安装困难。安装则是拆卸的逆过程，同样要一步一步稳稳推进，确保每个环节都精准无误。
同时，使用规定的工具也是保障操作顺利的关键。不同规格的扳手、套筒扳手以及专用拔喷油器工具，都是根据发动机的结构特点和喷油器的安装要求精心挑选的。随意使用不合适的工具，如用活动扳手代替套筒扳手拧压块螺母，可能会损坏螺母棱角，导致后续紧固不牢；用蛮力拉扯喷油器而不用专用工具，更是可能直接拉断喷油器或拉伤气缸盖内表面。因此，严守操作顺序，正确选用工具，是对喷油器及发动机负责的基本态度。
（二）零部件保护
喷油器中的喷油嘴精密偶件堪称“娇贵”，其加工精度极高，哪怕是微小的磕碰、划伤都可能使其性能大打折扣。在拆卸、清洗、安装的全过程中，都要像呵护稀世珍宝一般对待它们。成对存放是基本原则，确保每个喷油嘴与其对应的针阀始终相伴，避免混淆错配，因为不同偶件之间的配合间隙是经过精细调校的，一旦错配，喷雾质量、密封性能等都会受到严重影响。
此外，千万不要擦去喷油嘴上的积碳和油迹。这些积碳和油迹虽看似不洁之物，但它们实则是发动机工作状态的“记录仪”，保留它们有助于进一步检视喷油泵及发动机的工作状况，为后续的故障诊断、维护保养提供重要线索。
密封垫也是容易被忽视却又至关重要的零部件。无论是喷油器体上的密封胶圈，还是喷嘴头部的密封铜垫，都要确保完好无损，妥善保管。一旦密封垫损坏、丢失，燃油泄漏、进气泄漏等问题便可能接踵而至，严重影响发动机的正常运行。在安装前，仔细检查密封垫状态，如有老化、变形、开裂等迹象，务必及时更换，切不可心存侥幸，为发动机的稳定运行埋下隐患。

七、结语
掌握卡特彼勒C11柴油发动机喷油器的拆卸与安装技巧，是保障这颗“动力心脏”强劲、稳定跳动的关键。正确的操作，不仅能确保发动机时刻保持最佳性能，还能有效延长其使用寿命，为各类工程机械的高效运行保驾护航。希望大家在实践操作中，严格遵循上述步骤，遇到难题时及时向专业技术人员求助。让我们一起用心呵护设备，为工程建设的顺利推进贡献力量，创造更多的价值。
