船舶柴油发电机组维修

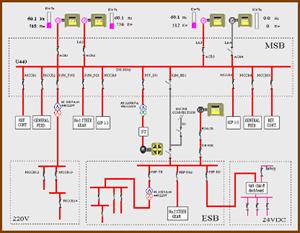

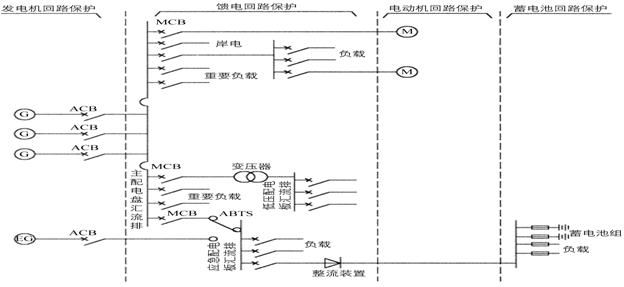

典型船舶电力系统简图

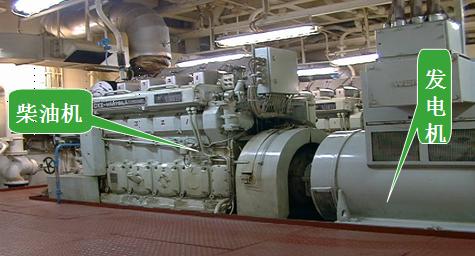

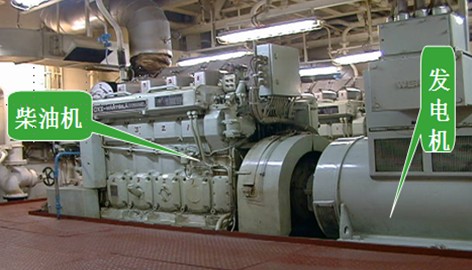

1.  船舶电源装置

将机械能、化学能等能源转变为电能的装置。船舶电源主要是指发电机和蓄电池。

2.  配电装置

•          对电源即发电机发出的电能、电力网和电力负载进行保护，分配，转换，控制和检测的装置。

•          根据供电范围和对象的不同可分为主配电板、应急配电板、动力分配电板、照明分配电板和蓄电池充放电板等。

3. 船舶电力网

是全船电缆电线的总称 ，作用是将各种电源与负载按一定关系连接起来。根据其所接负载的性质，可分为动力电网、低压电网、照明电网、应急电网和小应急电网等。

4. 负载 :用电设备， 按系统可分为以下几类：

①  动力装置用辅机：滑油泵、海水冷却泵、淡水泵、鼓风机等。

②  甲板机械：锚机、绞缆机、舵机、起货机、舷梯机和起艇机等。

③  舱室辅机：生活用水泵、消防泵、舱底泵以及为辅锅炉服务的辅机等。

⑤  冷藏通风：空调装置、伙食冷库等用的辅机和通风机等。

⑥  厨房设备：电灶、电烤炉等厨房机械用辅机和电茶炉等。

⑦ 照明设备：机舱照明、住舱照明、甲板照明等照明设备，还包括航行灯、信号灯以及电风扇等。

⑧ 弱电设备：无线电通信、导航和船内通信设备等。

⑨ 自动化设备及其他：自动化装置、蓄电池充放电设备、冷藏集装箱和艏侧推装置、电力推进船舶或特种工程船舶使用的推进电动机、生产机械和专用设备等。

5. 控制电器

主要有各种类型的控制箱、接触器、继电器、各种控制器和主令电器等。

6. 电工测量用仪器、仪表

船舶上常用的电工测量仪表有万用表、兆欧表、钳形电流表、交（直）流电压表、电流表、功率表、功率因数表、频率表、交流并车屏上的整步表、平时用于检修的直流稳压电源和自耦变压器、示波器等。

二、船舶电力系统的基本参数

1. 电流种类(电制) ：几乎所有大中型船舶均采用交流电力系统。

2. 额定电压等级 ：世界各国对电压等级的选用与本国陆上电制参数一致，船舶发电机，船舶柴油发电机组，船舶柴油发电机组维修供应商，船舶柴油发电机组维修，船舶柴油发电机组维修价格，船舶柴油发电机组维修报价，使船舶电气设备具有通用性。我国《钢质海船入级规范》规定：非电力推进船舶的限制电压为500 V，动力负载、具有固定敷设电缆的电热装置等的额定电压为380 V，照明、生活居室的电热器限制电压为250 V，额定电压为220 V。

3. 额定频率等级：我国采用50Hz，西欧各国、美国采用60Hz的频率标准。

三、船舶电力系统的特点（与陆电相比）

（1）工作条件比较复杂，工作环境比较恶劣

（2）与用电设备之间的距离很短，相互影响大

（3）船舶电站容量相对较小。
