威尔信柴油发电机组工作原理

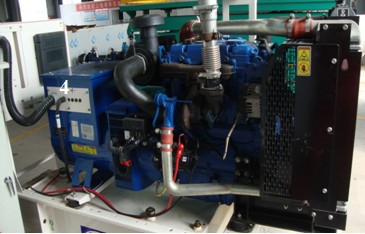

威尔信柴油发电机组是由柴油机和发电机组成，利用柴油机驱动发电机运转，将燃料（柴油）燃烧的热能转化为电能。

在柴油机汽缸内，经过空气滤清器过滤后的洁净空气与喷油嘴喷射出的高压雾化柴油充分混合，在活塞上行的挤压下，体积缩小，温度迅速升高，达到柴油的燃点。柴油被点燃，混合气体剧烈燃烧，体积迅速膨胀，推动活塞下行，称为‘做功’。各汽缸按一定顺序依次做功，作用在活塞上的推力经过连杆变成了推动曲轴转动的力量，从而带动曲轴旋转。将无刷同步交流发电机与柴油机曲轴同轴安装，就可以利用柴油机的旋转带动发电机的转子，利用‘电磁感应’原理，发电机就会输出感应电动势，经闭合的负载回路就能产生电流。发电机主要由磁性材料制造多个南北极交替排列的永磁铁（称为转子）和硅铸铁制造并绕有多组串联线圈的电枢线圈（称为定子）组成。

威尔信设备运行

3.1. 安全注意事项

（1） 把控制开关、钥匙开关关掉。

（2） 检查柴油机润滑油及冷却液的水平液面。

（3） 检查油箱内燃料液位。

（4） 检查柴油机冷却风扇与充电机皮带的松紧。

（5） 检查所有软管，看看是否会有接合处松脱或磨损。

（6） 检查电池电极有无腐蚀，虚接，检查电池液。

（7） 观察检查机组的燃料系统、冷却系统及润滑油油封有无泄漏现象。

（8） 确保交流发电机输出电路开关在关（OFF）状态。

（9） 检查控制屏和发电机组上是否有大量灰尘堆积，有则清洁之，以防止这些灰尘和污物造成点击或影响机组冷却效果。

（10）检查空气滤清器的阻塞指示器，如出现阻塞显示则更换滤清器。

（11）检查控制面板显示屏及指示灯全部正常。

（12）不要在冷却液未充分降温之前打开散热器的盖子，也不要在热机状态时添加大量冷却液，否则会对机组造成严重损坏。

（13）确定紧急停车按钮处在松开状态，启动机组。

（14）停机时先关闭发电机组输出断路开关，按下显示屏上的停车按钮，发电机组将继续运转几分钟使其冷却后将自动停止。如因突发事件需要马上停机，则可以在不切断负载的情况下按下紧急停机按钮。

4. 设备操作

奇才控制屏操作说明

①奇才控制模块  ②紧急停机按钮

  奇才控制模块示意图

4.1 开机

（1）用钥匙打开控制箱

（2）打开内部保险开关

（3）轻按启动键，等待机器启动

（4）等待5分钟，待电压稳定后，打开负载开关

（5）接通负载，开始工作。

4.2 停机

（1）关闭负载开关

（2）按红色停机键，机组即会自动停下。

（3）关闭保险开关，锁上控制箱。

4.3 奇才控制屏操作

奇才控制系统会记录发电机的相关信息，包括故障信息和原因。

在启动运行机组之前，操作人员必须完全熟悉奇才控制模块的显示和按钮的作用，必须时刻关注显示屏的指示以便有任何异常的读数能及时发现，避免事故的发生。

（1）液晶显示屏—液晶显示屏可显示所有的从传感器读取至事件日志的发电机组信息，详细请参照上图所示。

（2）交流电总览—“交流电总览”键用于快速导航液晶显示至所有引擎信息屏幕。“交流电总览”的信息包括所有与发电机组交流电有关的交流电信息的综述。

（3）引擎总览—“引擎总览”键用于快速导航液晶显示至所有引擎信息屏幕。“引擎总览”的信息包含所有与发电机组操作有关的引擎参数的综述。

（4）黄色告警灯—闪烁着的黄色警报灯指示当前存在未被确认的现存故障，静止的黄色报警灯指示当前存在已确认的现存故障，如果系统存在任何未被消除的故障，在按下报警确认/静音键后，黄色灯会从闪烁转向静止，如果系统已不再存在任何现存的故障，在按下“报警确认/静音”键后黄灯会关闭。

（5）红色告警停机灯---闪烁的红色指示灯指示当前存在未被确认的有效停机故障，静止的红色指示灯指示当前存在已被确认的有效停机故障。如果系统存在任何未被消除的有效故障，在按下“报警确认/静音”键后，红色灯会从闪烁转向静止。任何引发停机故障的状况都必须手动复位，如果系统不存在任何有效的停机故障，红色灯会熄灭。

（6）故障确认/静音键---按下“故障确认/静音键”可关闭驱动蜂鸣器继电器输出，从而关闭蜂鸣器，按下该键同时也关闭了黄色和红色报警灯的闪动，使其根据故障的存在状态转为静止指示。

（7）灯测试—按下并压紧指示灯测试按键将点亮所有指示灯和显示屏直至松开按键。

（8）运行—按下“运行”键将使引擎进入“运行”模式。

（9）自动—按下“自动”键将使引擎进入“自动”模式。

（10）停机—按下“停机”键将使引擎进入“停机”模式。

（11）方向键—有上下左右移动液晶显示屏内容的功能，同时液可用与数字的递增和递减。

（12）退出键—“推出”键用于主菜单/子菜单结构的菜单导航浏览；

每按下一次键可以向上退回上一级菜单，退出按键也可以再编程输入设定点时取消错误的数据输入，如果在对设定点编程时按下退出键，对内存中的数据不会有任何改变。

（13）确定键—“确定”键用于在菜单导航时在菜单/次级菜单结构中选择菜单选项进入下一级菜单，确定键也可用于在修订设定点时保存设定点的修改，按下确定键会将设定点的修改保存至控制模块的内存。

此外液晶显示屏还可以显示对比度、背光度、压力单位、温度单位、显示语言供用户使用。
